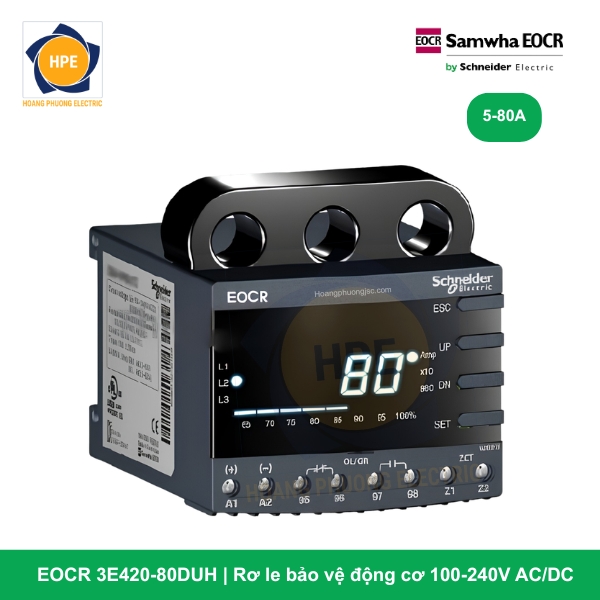

Rơ le bảo vệ động cơ EOCR 3E420-80DUH Schneider

Rơ le EOCR 3E420-80DUH là dòng thiết bị bảo vệ động cơ bằng bộ vi xử lý (MCU) tích hợp chức năng Transducer dòng điện 3 pha dải lớn của Schneider Electric. Thiết bị được thiết kế theo cấu trúc phần cứng Hole Type (Dạng lỗ xuyên cáp cách ly hoàn toàn), tối ưu cho các động cơ công suất trung bình đến lớn trong nhà máy. Nhờ tích hợp bo mạch chuyển đổi tuyến tính dòng điện thành tín hiệu Analog 4-20mA nâng cao, rơ le cho phép hệ thống điều khiển PLC/DCS giám sát chi tiết, chính xác biên độ dòng tải của cả 3 pha theo thời gian thực mà không cần tốn chi phí cho các bộ biến dòng phụ hay bộ chuyển đổi Transducer rời độc lập bên ngoài.

Giải mã chi tiết cấu hình mã công nghệ EOCR 3E420-80DUH

Mã hàng EOCR 3E420-80DUH sở hữu cấu trúc ký hiệu linh kiện phần cứng đắt giá:

• 3E420 (3 Functions Electronic 4-20mA): Dòng rơ le kỹ thuật số thế hệ mới, hỗ trợ đo lường và cấu hình xuất tín hiệu Analog 4-20mA đại diện cho cả 3 pha (hoặc pha lớn nhất tùy cài đặt) về hệ thống PLC.

• 80 (Current Range): Dải cài đặt dòng định mức trực tiếp cực rộng từ 5A đến 80A (không cần qua CT phụ ngoài), tương thích thẳng với các động cơ pha có công suất lên đến khoảng 37kW – 45kW (ở lưới điện 3 pha 380V).

• D (Display): Màn hình kỹ thuật số hiển thị LED/LCD hiển thị tuần hoàn dòng điện thực tế của cả 3 pha (L1, L2, L3) và hỗ trợ cài đặt các thông số số hóa trực quan.

• U (Universal Voltage): Sử dụng dải nguồn nuôi điều khiển dải rộng tự do (Free Voltage) từ 100V đến 240V AC/DC (50/60Hz), giúp rơ le vận hành bền bỉ ngay cả khi lưới điện điều khiển bị chập chờn, sụt áp.

• H (High-performance / Fail-safe Output): Cấu hình hệ thống tiếp điểm đầu ra chế độ an toàn cao (Fail-Safe). Hệ tiếp điểm sẽ tự động đóng lại thông mạch mạch điều khiển ngay khi rơ le được cấp nguồn bình thường, và sẽ lập tức bung mở ra để ngắt contactor lực khi xảy ra sự cố (Trip) hoặc khi rơ le bị mất nguồn nuôi đột ngột.

Thông số kỹ thuật chi tiết theo Catalogue Schneider EOCR-3E420

Các ưu điểm công nghệ vượt trội của cấu hình EOCR 3E420-80DUH

1. Dải dòng 80A dạng lỗ xuyên cáp – Gọn gàng và lắp đặt siêu tốc

Đối với các động cơ dòng tải lớn từ 20A đến 80A, cáp điện động lực thường rất to và cứng. Việc trang bị cấu trúc 3 lỗ xuyên tâm kích thước lớn giúp kỹ sư chỉ cần luồn thẳng dây động lực từ Contactor đi qua rơ le rồi bám ra động cơ. Thiết kế này loại bỏ hoàn toàn các khối biến dòng CT phụ cồng kềnh, giảm thiểu các điểm nối cos động lực, giúp thu gọn 50% diện tích khoang tủ MCC và loại bỏ nguy cơ phóng điện move do lỏng ốc vít.

2. Công nghệ giám sát 3 pha toàn diện (3E) qua kênh Analog 4-20mA

Khác biệt với các dòng Transducer thông thường (chỉ đo dòng trung bình hoặc dòng một pha), dòng 3E420 cho phép người dùng lập trình xuất tín hiệu Analog 4-20mA đại diện cho pha có dòng tải cao nhất, hoặc thiết lập quét dữ liệu tuần hoàn. Nhờ đó, hệ thống PLC/DCS ở trung tâm có thể nhận biết chính xác độ lệch pha hoặc mất cân bằng tải của động cơ, đưa ra các cảnh báo sớm trước khi cuộn dây bị phá hủy vì quá nhiệt.

3. Cơ chế tiếp điểm an toàn cao Fail-Safe (Ký tự H)

Đối với các động cơ cốt lõi vận hành liên tục, sự cố đứt dây nguồn cấp cho rơ le bảo vệ là một rủi ro cực kỳ nguy hiểm. Cấu hình Fail-Safe (H) triệt tiêu hoàn toàn điểm mù này: Tiếp điểm đầu ra điều khiển contactor phụ thuộc trực tiếp vào trạng thái hoạt động của rơ le. Bất kỳ kịch bản sập nguồn điều khiển hay đứt dây nguồn nuôi nào xảy ra, hệ tiếp điểm tự động bung ra lập tức để ngắt contactor mạch lực, đưa hệ thống về trạng thái dừng an toàn.

4. Dải nguồn nuôi Free Voltage dải rộng (Ký tự U)

Thiết bị bám đuôi bộ nguồn xung cao cấp, cho phép rơ le nhận dải điện áp điều khiển cực rộng từ 100V đến 240V kể cả dòng điện xoay chiều (AC) hay một chiều (DC). Màng lọc nguồn này giúp thiết bị miễn nhiễm hoàn toàn trước các hiện tượng sụt áp lưới cục bộ khi các động cơ lớn trong nhà xưởng khởi động.

Các mã dòng EOCR-3E420 và dải dòng bảo vệ

Ứng dụng thực tế

Mã hàng EOCR 3E420-80DUH là giải pháp hoàn hảo cho các tủ điện MCC công suất trung bình và lớn (từ 7.5kW đến 37kW – 45kW) tích hợp điều khiển PLC/DCS sử dụng tín hiệu Analog:

• Hệ thống tủ điện điều khiển máy bơm ly tâm trục đứng, bơm áp lực cao, bơm chìm nước thải công nghiệp yêu cầu giám sát chi tiết dải dòng 3 pha về PLC trung tâm.

• Hệ thống quạt hút thông gió ly tâm lò hơi, máy nén khí trung tâm nhà xưởng tích hợp giám sát dòng tải tuyến tính để tính toán hiệu suất vận hành của máy trên phần mềm Scada.

• Các tủ điện MCC nâng cấp, cải tiến nhà máy cũ (Retrofit) nơi hệ thống PLC trung tâm yêu cầu giám sát chặt chẽ độ lệch pha của động cơ thông qua thẻ nhận tín hiệu Analog.

Kết luận

Rơ le điện tử EOCR 3E420-80DUH Schneider mang đến giải pháp phần cứng thông minh kết hợp hoàn hảo tính năng 3-trong-1: Một bộ rơ le bảo vệ kỹ thuật số siêu chính xác, một bộ biến dòng dải lớn 80A tích hợp dạng lỗ xuyên cáp an toàn, và một bộ Transducer dòng điện ra Analog 4-20mA tiêu chuẩn cho cả 3 pha. Đi kèm cơ chế tiếp điểm an toàn Fail-Safe, thiết bị giúp doanh nghiệp vừa tối ưu chi phí vật tư tủ điện, vừa đảm bảo tính an toàn vận hành cao nhất cho hệ thống máy móc cơ cơ điện của nhà máy.

Hãy liên hệ ngay cho chúng tôi để mua được Rơ le EOCR Schneider chính hãng với giá cả tốt nhất.
