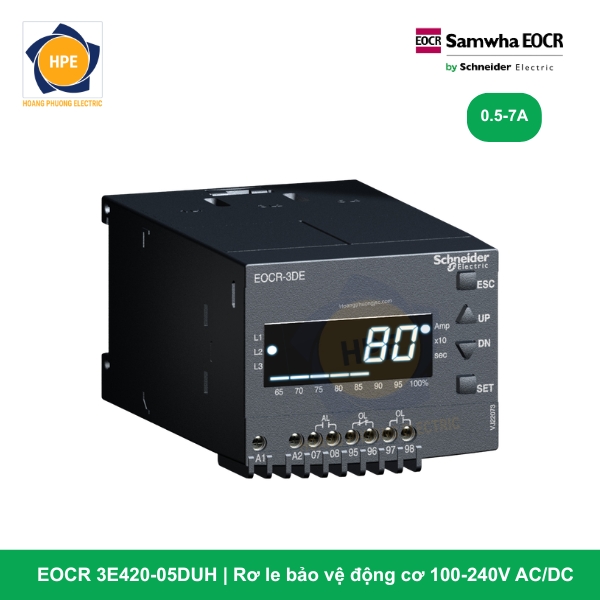

Rơ le bảo vệ đông cơ EOCR 3E420-05DUH Schneider

Rơ le EOCR 3E420-05DUH là dòng thiết bị bảo vệ động cơ bằng bộ vi xử lý (MCU) tích hợp chức năng Transducer dòng điện 3 pha cao cấp của Schneider Electric. Thiết bị được thiết kế theo cấu trúc phần cứng Hole Type (Dạng lỗ xuyên cáp cách ly từ trường), cho phép luồn trực tiếp dây động lực dải nhỏ hoặc dây thứ cấp của cụm CT phụ ngoài qua thân máy một cách dễ dàng. Nhờ tích hợp bo mạch chuyển đổi tuyến tính dòng điện thành tín hiệu Analog 4-20mA nâng cao, rơ le cho phép hệ thống điều khiển PLC/DCS giám sát chi tiết, chính xác biên độ dòng tải của cả 3 pha mà không cần sử dụng thêm bộ chuyển đổi Transducer rời độc lập.

Giải mã chi tiết cấu hình mã công nghệ EOCR 3E420-05DUH

Mã hàng EOCR 3E420-05DUH sở hữu cấu trúc ký hiệu linh kiện phần cứng đắt giá:

• 3E420 (3 Functions Electronic 4-20mA): Dòng rơ le kỹ thuật số thế hệ mới, hỗ trợ đo lường và cấu hình xuất tín hiệu Analog 4-20mA cho cả 3 pha (hoặc pha lớn nhất tùy cài đặt) về hệ thống PLC.

• 05 (Current Range): Dải cài đặt dòng định mức tiêu chuẩn từ 0.5A đến 7A. Đối với các động cơ công suất lớn vượt ngưỡng, kỹ sư chỉ cần luồn dây thứ cấp của cụm CT phụ ngoài (ví dụ 100/5A, 200/5A…) qua 3 lỗ xuyên tâm của rơ le và cấu hình lại tỷ số CT (CT Ratio) trên mặt máy.

• D (Display): Màn hình kỹ thuật số hiển thị LED/LCD hiển thị tuần hoàn dòng điện thực tế của cả 3 pha (L1, L2, L3) và hỗ trợ cài đặt các thông số số hóa trực quan.

• U (Universal Voltage): Sử dụng dải nguồn nuôi điều khiển dải rộng tự do (Free Voltage) từ 100V đến 240V AC/DC (50/60Hz), giúp rơ le vận hành bền bỉ ngay cả khi lưới điện điều khiển bị chập chờn, sụt áp.

• H (High-performance / Fail-safe Output): Cấu hình hệ thống tiếp điểm đầu ra chế độ an toàn cao (Fail-Safe). Hệ tiếp điểm sẽ tự động đóng lại thông mạch mạch điều khiển ngay khi rơ le được cấp nguồn bình thường, và sẽ lập tức bung mở ra để ngắt contactor lực khi xảy ra sự cố (Trip) hoặc khi rơ le bị mất nguồn nuôi đột ngột.

Thông số kỹ thuật chi tiết theo Catalogue Schneider EOCR-3E420

Các ưu điểm công nghệ vượt trội của cấu hình EOCR 3E420-05DUH

1. Công nghệ giám sát 3 pha nâng cao (3E) qua ngõ ra Analog

Đối với các dòng rơ le Transducer thông thường, ngõ ra 4-20mA chỉ đại diện cho giá trị dòng điện của một pha duy nhất hoặc dòng điện trung bình 3 pha. Điều này tạo ra “điểm mù” nếu hệ thống xảy ra hiện tượng lệch pha nghiêm trọng. Dòng 3E420 cho phép cấu hình xuất tín hiệu 4-20mA đại diện cho pha có dòng tải lớn nhất, hoặc lập trình để PLC quét dữ liệu dòng điện một cách toàn diện, giúp kỹ sư vận hành hệ thống SCADA phát hiện sớm các bất thường về chất lượng lưới điện.

2. Thiết kế dạng lỗ xuyên cáp (Hole Type) cách ly an toàn tuyệt đối

Cấu trúc 3 lỗ xuyên tâm giúp mạch lực dải dòng lớn (hoặc dây tín hiệu CT phụ ngoài) hoàn toàn tách biệt về mặt vật lý với mạch vi xử lý nhị thứ bên trong rơ le. Việc truyền nhận tín hiệu hoàn toàn dựa trên nguyên lý cảm ứng từ trường, đảm bảo an toàn tuyệt đối chống phóng điện, chống cháy nổ và không làm suy hao tín hiệu điều khiển.

3. Cơ chế tiếp điểm an toàn cao Fail-Safe (Ký tự H)

Đối với các động cơ quan trọng vận hành liên tục, sự cố đứt dây nguồn nuôi điều khiển của rơ le bảo vệ là cực kỳ nguy hiểm vì lúc đó rơ le vô tình bị “vô hiệu hóa”. Cấu hình Fail-Safe (H) triệt tiêu hoàn toàn rủi ro này: Tiếp điểm đầu ra điều khiển contactor phụ thuộc trực tiếp vào trạng thái hoạt động an toàn của rơ le. Bất kỳ kịch bản sập nguồn điều khiển hay đứt dây nguồn nuôi nào xảy ra, hệ tiếp điểm tự động bung ra lập tức để ngắt contactor mạch lực, đưa hệ thống về trạng thái khóa an toàn.

4. Dải nguồn nuôi Free Voltage dải rộng (Ký tự U)

Thiết bị bám đuôi bộ nguồn xung cao cấp, cho phép rơ le nhận dải điện áp điều khiển cực rộng từ 100V đến 240V kể cả dòng điện xoay chiều (AC) hay một chiều (DC). Màng lọc nguồn này giúp thiết bị miễn nhiễm hoàn toàn trước các hiện tượng sụt áp lưới cục bộ hoặc sóng hài điện áp gây nhiễu mạch vi xử lý.

Các mã dòng EOCR-3E420 và dải dòng bảo vệ

Ứng dụng thực tế

Mã hàng EOCR 3E420-05DUH là sự lựa chọn tối ưu cho các hệ thống tủ điện tích hợp điều khiển PLC/DCS sử dụng tín hiệu Analog, yêu cầu độ an toàn cơ học tiếp điểm cao:

• Hệ thống tủ điện điều khiển máy bơm nước sạch, bơm chìm nước thải công nghiệp sử dụng qua cụm CT phụ ngoài, đưa tín hiệu 4-20mA giám sát chi tiết dải dòng về PLC trung tâm.

• Hệ thống quạt hút thông gió ly tâm lò hơi, máy nén khí trung tâm nhà xưởng tích hợp giám sát dòng tải tuyến tính để tính toán hiệu suất vận hành của máy trên phần mềm Scada.

• Các tủ điện MCC nâng cấp, cải tiến nhà máy cũ (Retrofit) nơi hệ thống PLC trung tâm yêu cầu giám sát chặt chẽ độ lệch pha của động cơ qua thẻ nhận tín hiệu Analog.

Kết luận

Rơ le điện tử EOCR 3E420-05DUH Schneider là bước đột phá trong dải sản phẩm tích hợp Transducer. Với khả năng giám sát dòng tải 3 pha nâng cao, cấu trúc lỗ xuyên cáp an toàn, dải nguồn Free Voltage linh hoạt cùng cơ chế tiếp điểm an toàn Fail-Safe, thiết bị mang lại giải pháp toàn diện giúp doanh nghiệp vừa tối ưu chi phí lắp đặt, vừa đảm bảo tính an toàn vận hành cao nhất cho hệ thống máy móc cơ cơ điện của nhà máy.

Hãy liên hệ ngay cho chúng tôi để mua được Rơ le EOCR Schneider chính hãng với giá cả tốt nhất.
