Rơ le Bảo Vệ Thiếu Dòng 1 Chiều DUCR Schneider

Giới thiệu về rơ le bảo vệ thiếu dòng DC mã DUCR Schneider

Trong khi dòng rơ le DOCR đóng vai trò làm lá chắn chống lại các sự cố vọt dòng (quá tải, ngắn mạch), thì dòng rơ le DUCR của Schneider Electric lại là dũng sĩ thầm lặng bảo vệ hệ thống khỏi các thảm họa do sụt dòng điện hoặc mất tải đột ngột trên lưới một chiều (DC).

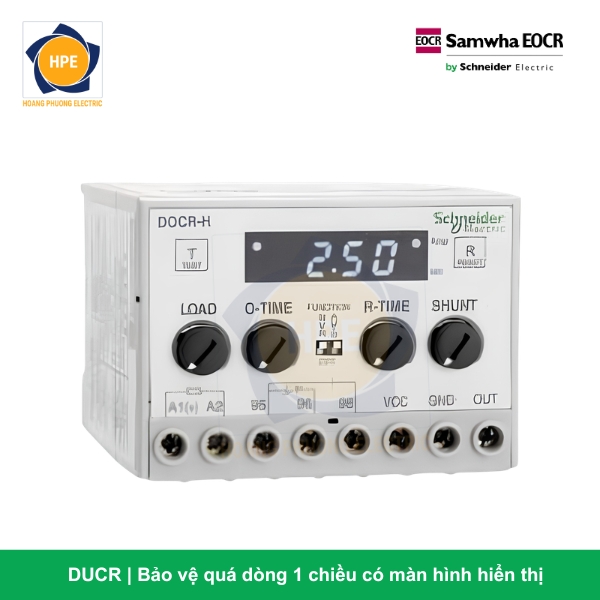

Về mặt kết cấu cơ khí, DUCR tuân thủ triết lý thiết kế module dẹt, kẹp cố định trên thanh Din-rail 35mm phía bên trong lòng tủ điện kín. Mặt trước thiết bị được trang bị một màn hình hiển thị LED số điện tử trực quan cùng các nút bấm cơ học. Để đo lường được dòng điện một chiều thẳng đều mà không gây sụt áp mạch động lực, DUCR ứng dụng công nghệ cảm biến hiệu ứng Hall (Hall Effect Sensor) tân tiến. Cáp lực DC chỉ cần luồn thẳng qua lỗ tâm của rơ le (Window Type), hoàn toàn cách ly vật lý với mạch điều khiển nhị thứ, đảm bảo an toàn tuyệt đối chống phóng điện.

Về mặt công năng, DUCR liên tục quét biên độ dòng điện DC bám tải. Khi dòng điện vận hành bớt vọt đột ngột xuống thấp hơn ngưỡng an toàn cài đặt (do hệ thống bị rỗng tải, đứt liên kết cơ khí, hoặc bơm bị cạn nước), bộ vi xử lý sẽ đếm ngược thời gian trễ và ra lệnh ngắt tiếp điểm nhị thứ, chủ động bảo vệ hệ thống khỏi các hư hỏng thứ cấp nghiêm trọng.

Ý nghĩa chi tiết cấu trúc mã hàng DUCR

Để nắm rõ cấu hình công nghệ của thiết bị, chúng ta giải mã các ký tự bám theo tiêu chuẩn phân loại đặc chủng của Schneider Electric:

• D (Digital Display): Tích hợp sẵn màn hình LED số trực quan mặt trước để theo dõi dòng tải và cài đặt thông số tại chỗ.

• U (Undercurrent): Chức năng cốt lõi là bảo vệ hệ thống khi dòng điện sụt giảm xuống dưới ngưỡng cài đặt (Thiếu dòng / Mất tải / Chạy khô).

• C (Current): Thiết bị đo lường và bảo vệ bám theo giá trị dòng điện lực.

• R (Relay): Khí cụ đóng cắt nhị thứ (Rơ le bảo vệ).

• Ứng dụng dòng điện: Đặc thù của dòng sản phẩm này là chuyên dụng để đo lường và đánh chặn sự cố cho dòng điện một chiều (Direct Current).

Thông số kỹ thuật chi tiết theo Catalogue Schneider DUCR Series

Các ưu điểm công nghệ vượt trội của rơ le một chiều DUCR

1. Đánh chặn thảm họa chạy khô và đứt liên kết cơ khí

Đối với các hệ thống bơm DC hoặc băng tải DC, sự cố chạy không tải (chạy khô do cạn chất lỏng, đứt xích truyền động, gãy trục) cực kỳ nguy hiểm. Khi chạy không tải, lực cản giảm khiến dòng điện DC sụt giảm mạnh. DUCR sẽ lập tức phát hiện ra sự sụt giảm dòng điện này và ngắt nguồn ngay lập tức, ngăn ngừa tình trạng motor quay không tải ở tốc độ cao gây cháy bạc đạn hoặc hỏng phớt bơm.

2. Công nghệ cảm biến Hall cách ly an toàn tuyệt đối

Nhờ ứng dụng cảm biến hiệu ứng Hall đo dòng DC qua từ trường sinh ra trong lỗ luồn dây, mạch động lực và mạch điều khiển của tủ điện hoàn toàn tách biệt. Thiết kế này loại bỏ hiện tượng sinh nhiệt tại các điểm tiếp xúc lực và triệt tiêu nguy cơ phóng điện hồ quang, đảm bảo bo mạch nhị thứ luôn vận hành trong trạng thái an toàn nhất.

3. Tích hợp màn hình hiển thị LED số – Thay thế ampe kế DC cồng kềnh

DUCR xóa bỏ hoàn toàn quy trình lắp đặt đồng hồ kim đo dòng DC và bộ chuyển mạch truyền thống bám cửa tủ. Màn hình LED trên thân thiết bị hiển thị chính xác trị số dòng điện một chiều theo thời gian thực. Thợ điện chỉ cần mở cửa tủ là có thể giám sát ngay trạng thái phụ tải, kiểm tra xem hệ thống có đang hoạt động đúng dải dòng định mức hay không.

4. Cơ chế lọc nhiễu thời gian trễ thông minh (D-Time & O-Time)

Khi một hệ thống tải DC mới khởi động, dòng điện cần một khoảng thời gian ngắn để đạt trạng thái ổn định bám tải. Tính năng D-Time cho phép DUCR bỏ qua giai đoạn nhạy cảm này. Đồng thời, tính năng O-Time giúp rơ le không bị ngắt nhầm khi dòng điện DC chỉ bị sụt giảm ngắt quãng trong vài phần mười giây do các biến động tạm thời của tải lực.

Một số dòng sản phẩm tham khảo

Ứng dụng thực tế bám sàn nhà máy

Rơ le bảo vệ thiếu dòng điện một chiều kỹ thuật số DUCR là khí cụ lý tưởng cho:

• Hệ thống máy bơm chìm và bơm hóa chất nguồn DC: Đặc biệt là các hệ thống bơm nước năng lượng mặt trời (Solar Pump) vận hành bằng dòng DC trực tiếp từ tấm pin. DUCR đóng vai trò tối cao chống chạy khô khi giếng khoan bị cạn nước.

• Hệ thống băng tải, gầu nâng và xích truyền động DC: Phát hiện ngay lập tức sự cố đứt băng tải, gãy xích hoặc trượt khớp nối cơ khí thông qua hiện tượng dòng điện DC sụt giảm đột ngột.

• Hệ thống quạt hút gió và thông gió DC: Giám sát trạng thái hoạt động của cụm cánh quạt. Nếu quạt bị gãy cánh hoặc đứt dây cu-roa truyền động, dòng tải sẽ giảm và DUCR sẽ ra lệnh ngắt để cảnh báo bảo trì.

• Giám sát dòng nạp Acquy / Pin công nghiệp: Phát hiện các sự cố bất thường trong quá trình nạp nguồn DC (như hở mạch, đứt cầu chì dòng nạp dẫn đến mất dòng điện sạc).

Kết luận

Rơ le bảo vệ thiếu dòng 1 chiều có màn hình hiển thị DUCR Schneider là mảnh ghép hoàn hảo song hành cùng dòng DOCR, tạo nên màng lưới bảo vệ dòng một chiều DC khép kín bám sát mọi kịch bản sự cố. Việc trang bị rơ le DUCR giúp doanh nghiệp chủ động bảo vệ máy móc khỏi những hỏng hóc cơ khí nghiêm trọng do chạy không tải, tối ưu hóa quy trình vận hành và nâng cao tính tự động hóa an toàn cho nhà xưởng.
