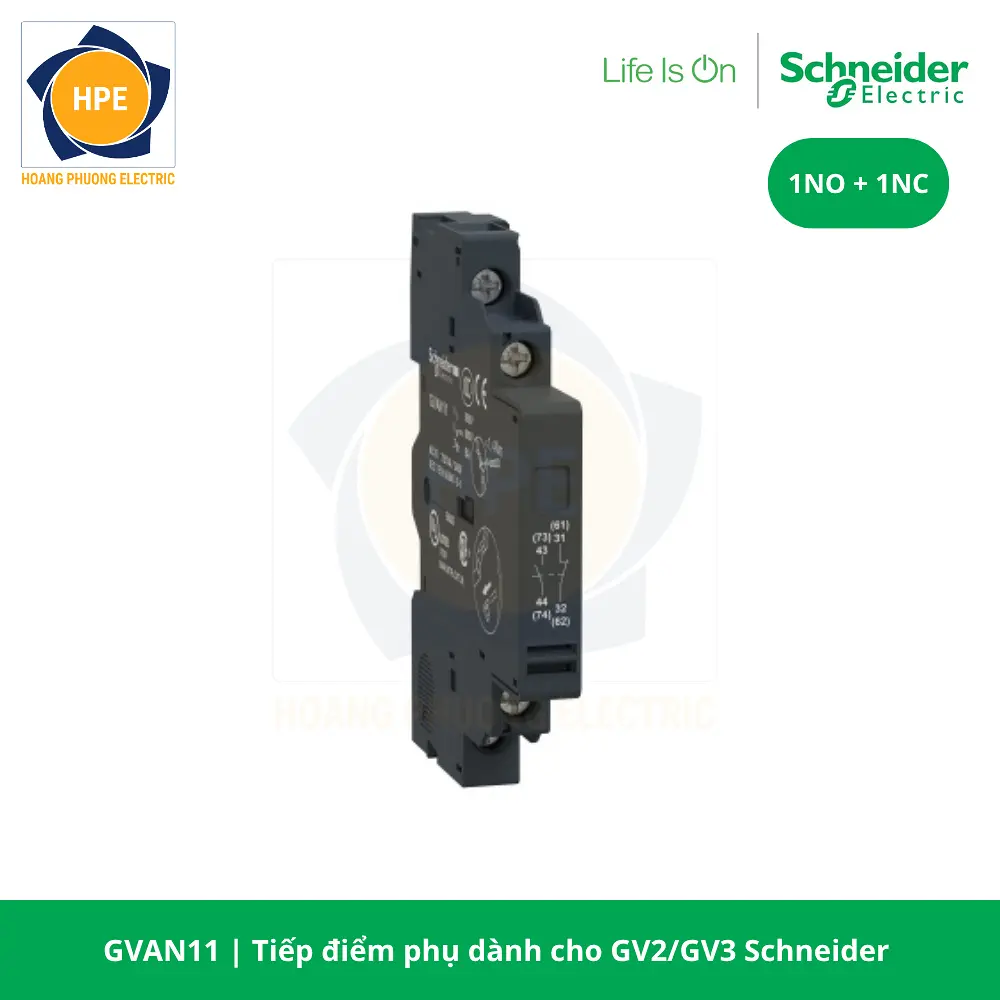

Tiếp điểm phụ cho CB bảo vệ động cơ Schneider GVAN11
Tiếp điểm phụ Schneider GVAN11 là phụ kiện thuộc dòng TeSys Deca, được thiết kế để bổ sung chức năng truyền tín hiệu trạng thái cho CB bảo vệ động cơ. Sản phẩm có cấu hình 1 tiếp điểm thường mở NO và 1 tiếp điểm thường đóng NC, cho phép kết nối với đèn báo, relay trung gian, PLC hoặc các thiết bị giám sát trong hệ thống điều khiển.
GVAN11 được lắp ở phía bên trái thiết bị, có kết cấu nhỏ gọn và sử dụng đầu nối vít, thuận tiện khi thi công hoặc bảo trì tủ điện. Phụ kiện tương thích với các dòng GV2P, GV2L, GV2ME, GV2LE, GV2RT, GV2LM, GV3P và GV3L, đáp ứng nhu cầu báo trạng thái và liên động trong nhiều hệ thống công nghiệp.
Nguyên lý hoạt động
GVAN11 hoạt động thông qua cơ cấu liên động cơ khí với CB bảo vệ động cơ. Khi CB thay đổi vị trí đóng hoặc ngắt, hai tiếp điểm NO và NC cũng chuyển trạng thái ngược nhau. Tiếp điểm đang mở sẽ đóng lại, trong khi tiếp điểm đang đóng sẽ mở ra để tạo tín hiệu đưa về mạch điều khiển.
Tín hiệu từ tiếp điểm phụ có thể được sử dụng để bật đèn báo, điều khiển relay hoặc gửi thông tin trạng thái về PLC. GVAN11 chỉ phản ánh trạng thái đóng hoặc ngắt của CB, không trực tiếp đóng cắt nguồn động lực và không có chức năng báo lỗi riêng để phân biệt thao tác ngắt bằng tay với trường hợp thiết bị tác động bảo vệ.
Thông số kĩ thuật của GVAN11 Schneider
| Mã sản phẩm | GVAN11 |
| Tên sản phẩm | Phụ kiện CB bảo vệ động cơ Schneider |
| Dòng sản phẩm tương thích |
GV2P, GV2L, GV2ME, GV2LE, GV2RT, GV2LM, GV3P, GV3L
|
| Điện áp định mức |
48…690 V AC
24…240 V DC
|
| Loại tiếp điểm |
1NO + 1NC
|
| Vị trí lắp đặt | Bên trái |
| Kích thước | 89 x 9.3 x 66 mm |
| Trọng lượng | 0.05Kg |
| Thương hiệu | Schneider |
Ứng dụng của phụ kiện CB Schneider
GVAN11 phù hợp với các hệ thống cần theo dõi trạng thái của CB bảo vệ động cơ hoặc xây dựng mạch liên động giữa nhiều thiết bị. Cấu hình 1NO + 1NC giúp người dùng linh hoạt lựa chọn tín hiệu thường mở hoặc thường đóng tùy theo yêu cầu của từng mạch điều khiển.
Sản phẩm thường được lắp đặt trong tủ điều khiển động cơ, tủ MCC, hệ thống bơm, quạt, băng tải, máy móc sản xuất và dây chuyền tự động hóa. Tiếp điểm phụ có thể kết nối với đèn báo, relay trung gian, PLC hoặc hệ thống giám sát trung tâm, giúp người vận hành dễ dàng kiểm tra tình trạng thiết bị.
Khi lắp đặt, cần gắn phụ kiện đúng vị trí bên trái CB, đấu dây theo chức năng của từng tiếp điểm và kiểm tra mã thiết bị tương thích để bảo đảm tín hiệu được truyền chính xác.
Mã sản phẩm và sơ đồ nguyên lý của tiếp điểm phụ CB Schneider
Các sản phẩm phụ kiện CB bảo vệ động cơ Schneider
Kết luận
Tiếp điểm phụ Schneider GVAN11 là giải pháp phù hợp để bổ sung chức năng báo trạng thái và liên động cho các dòng CB bảo vệ động cơ GV2, GV3 tương thích. Cấu hình 1NO + 1NC giúp truyền hai tín hiệu đối lập, đáp ứng linh hoạt nhiều yêu cầu giám sát và điều khiển.
Với thiết kế nhỏ gọn, lắp bên trái và đấu nối thuận tiện, GVAN11 phù hợp sử dụng trong tủ điện công nghiệp, hệ thống máy móc và dây chuyền tự động hóa cần theo dõi trạng thái CB.
Hãy liên hệ ngay cho chúng tôi để mua được Phụ kiện CB Schneider chính hãng với giá cả tốt nhất.
