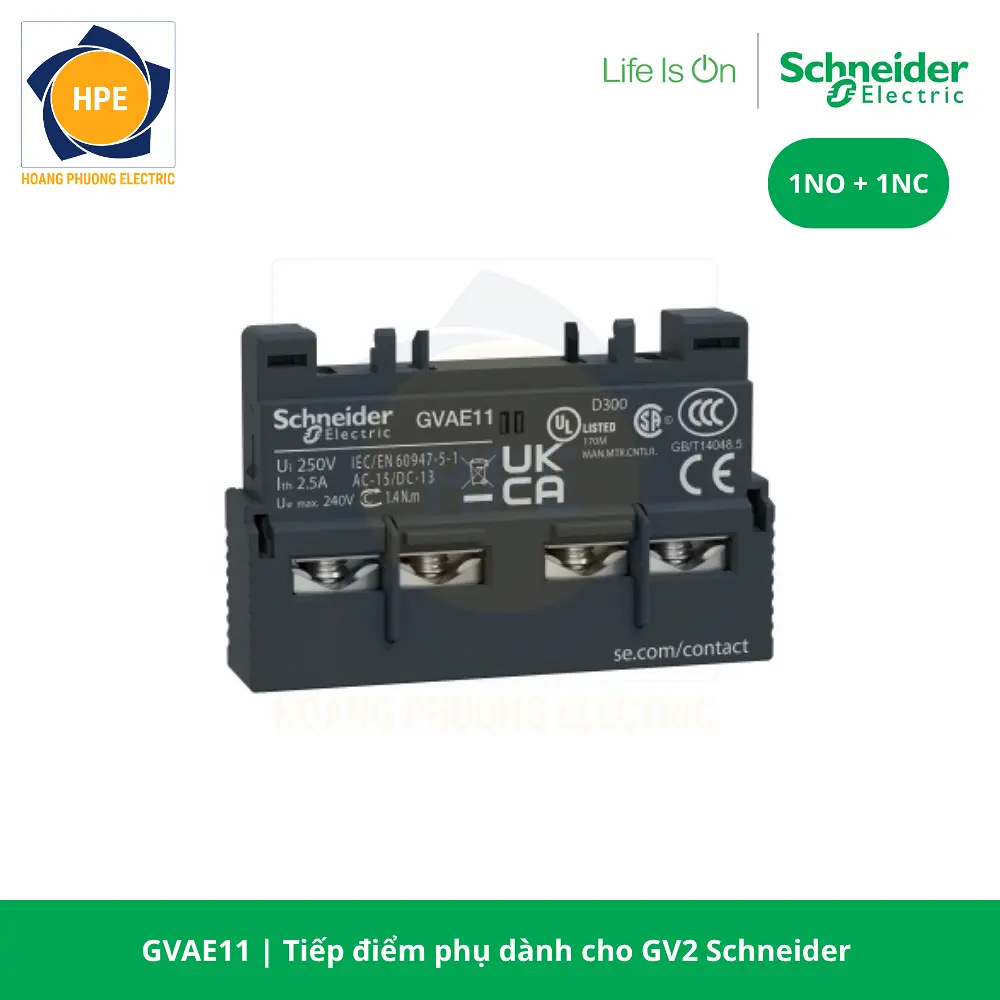

Tiếp điểm phụ cho CB bảo vệ động cơ Schneider GVAE11
Tiếp điểm phụ Schneider GVAE11 là phụ kiện thuộc dòng TeSys Deca, được thiết kế để bổ sung chức năng báo trạng thái cho CB bảo vệ động cơ. Sản phẩm có cấu hình gồm 1 tiếp điểm thường mở NO và 1 tiếp điểm thường đóng NC, giúp truyền tín hiệu đến mạch điều khiển, đèn báo, relay trung gian hoặc PLC.
GVAE11 được lắp ở phía trước thiết bị, có thiết kế nhỏ gọn và sử dụng đầu nối bắt vít, thuận tiện khi bố trí trong tủ điện. Phụ kiện phù hợp với các hệ thống cần theo dõi trạng thái đóng hoặc ngắt của CB, đồng thời hỗ trợ xây dựng mạch báo hiệu và liên động trong máy móc, tủ điều khiển và dây chuyền tự động hóa.
Nguyên lý hoạt động
GVAE11 hoạt động thông qua cơ cấu liên động với trạng thái đóng hoặc ngắt của CB. Khi CB thay đổi vị trí, hai tiếp điểm NO và NC sẽ chuyển trạng thái ngược nhau: tiếp điểm đang mở sẽ đóng lại, đồng thời tiếp điểm đang đóng sẽ mở ra. Tín hiệu này được đưa về mạch điều khiển để xác định thiết bị đang ở trạng thái bật hay tắt.
Việc có đồng thời 1NO và 1NC giúp người dùng linh hoạt thiết kế mạch báo trạng thái, mạch liên động hoặc mạch điều khiển. GVAE11 chỉ truyền tín hiệu từ CB, không trực tiếp đóng cắt nguồn động lực và không dùng để phân biệt nguyên nhân ngắt do quá tải hoặc ngắn mạch.
Thông số kĩ thuật của GVAE11 Schneider
| Mã sản phẩm | GVAE11 |
| Tên sản phẩm | Phụ kiện CB bảo vệ động cơ Schneider |
| Dòng sản phẩm tương thích |
GV3L, GV2P, GV2LE, GV2RT, GV2L, GV2LM, GV2ME, GV3P
|
| Điện áp định mức |
24…240 V AC
24…60 V DC
|
| Loại tiếp điểm |
1NO/NC
|
| Vị trí lắp đặt | Mặt trước |
| Kích thước | 11 x 45 x 29 mm |
| Trọng lượng | 0.02Kg |
| Thương hiệu | Schneider |
Ứng dụng của phụ kiện CB Schneider
Tiếp điểm phụ GVAE11 thường được sử dụng trong:
- Tủ điều khiển động cơ và tủ MCC.
- Mạch đèn báo trạng thái đóng hoặc ngắt.
- Hệ thống điều khiển sử dụng PLC.
- Máy móc và dây chuyền sản xuất.
- Hệ thống bơm, quạt và băng tải.
- Các mạch điện cần chức năng liên động.
Sản phẩm phù hợp với những hệ thống cần giám sát trạng thái CB từ xa hoặc truyền tín hiệu đến các thiết bị điều khiển khác. Khi lắp đặt, cần kiểm tra đúng vị trí gắn phía trước và khả năng tương thích với mã CB đang sử dụng.
Mã sản phẩm và sơ đồ nguyên lý của tiếp điểm phụ CB Schneider
Các sản phẩm phụ kiện CB bảo vệ động cơ Schneider
Kết luận
Tiếp điểm phụ Schneider GVAE11 là giải pháp phù hợp để bổ sung chức năng báo trạng thái cho CB bảo vệ động cơ. Cấu hình 1NO + 1NC giúp truyền hai tín hiệu đối lập, hỗ trợ thiết kế mạch báo hiệu và liên động một cách linh hoạt.
Với thiết kế nhỏ gọn, lắp phía trước và đấu nối thuận tiện, GVAE11 được sử dụng phổ biến trong tủ điện công nghiệp, hệ thống máy móc và các dây chuyền tự động hóa.
Hãy liên hệ ngay cho chúng tôi để mua được Phụ kiện CB Schneider chính hãng với giá cả tốt nhất.
Tham khảo tài liệu ↓
