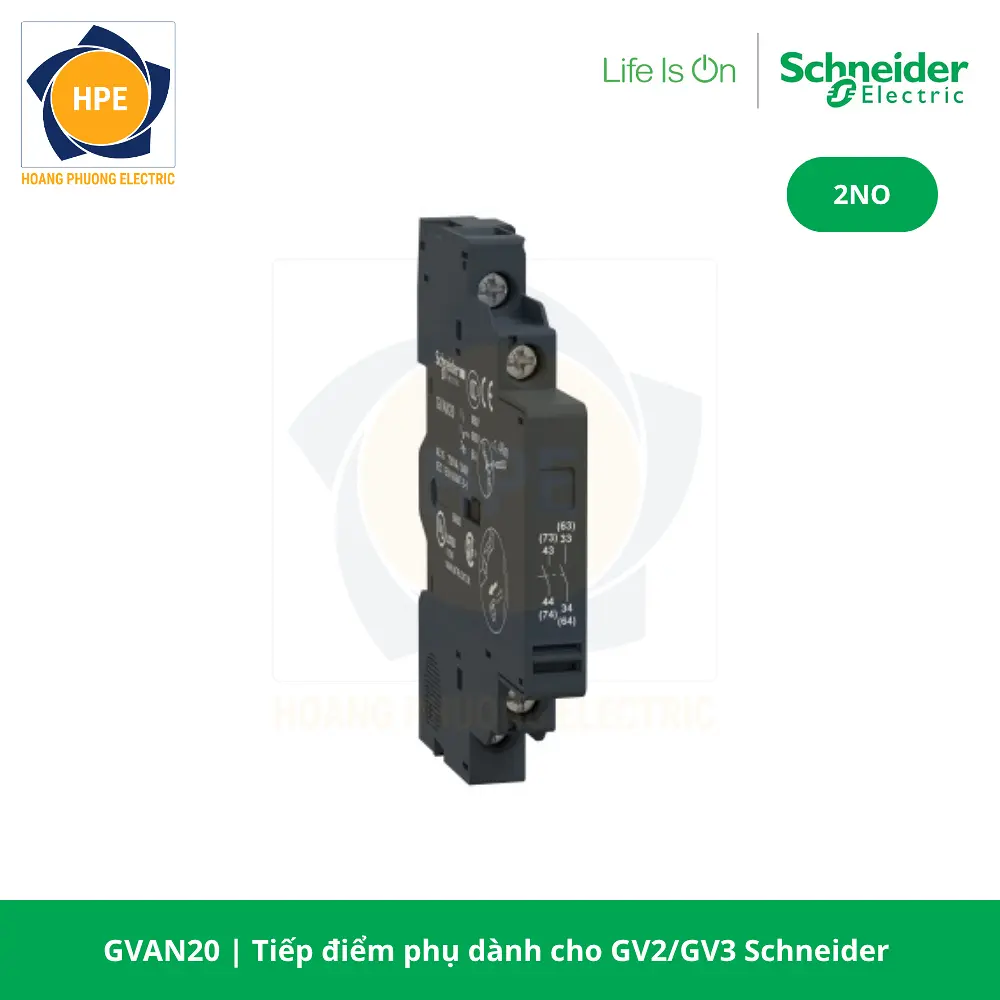

Tiếp điểm phụ cho CB bảo vệ động cơ Schneider GVAN20
Tiếp điểm phụ Schneider GVAN20 là phụ kiện thuộc dòng TeSys Deca, được thiết kế để bổ sung chức năng truyền tín hiệu trạng thái cho CB bảo vệ động cơ. Sản phẩm có cấu hình gồm 2 tiếp điểm thường mở NO, cho phép kết nối với đèn báo, relay trung gian, PLC hoặc các thiết bị điều khiển khác trong hệ thống.
GVAN20 được lắp ở phía bên trái thiết bị, có kết cấu nhỏ gọn và thuận tiện khi bố trí trong tủ điện. Phụ kiện sử dụng cho các dòng CB bảo vệ động cơ GV2 và GV3 tương thích, ngoại trừ GV3ME, đáp ứng nhu cầu báo trạng thái và xây dựng mạch liên động trong hệ thống công nghiệp.
Nguyên lý hoạt động
GVAN20 hoạt động thông qua cơ cấu liên động cơ khí với CB bảo vệ động cơ. Khi CB chuyển sang trạng thái đóng, hai tiếp điểm NO sẽ đóng lại và truyền tín hiệu đến mạch điều khiển. Khi CB được ngắt, các tiếp điểm trở về trạng thái mở để hệ thống nhận biết sự thay đổi trạng thái của thiết bị.
Hai tiếp điểm NO có thể đảm nhiệm những chức năng riêng biệt, chẳng hạn một tiếp điểm điều khiển đèn báo và tiếp điểm còn lại gửi tín hiệu về PLC hoặc relay trung gian. Phụ kiện chỉ truyền tín hiệu trạng thái, không trực tiếp đóng cắt nguồn điện cấp cho động cơ và không có tiếp điểm báo sự cố riêng.
Thông số kĩ thuật của GVAN20 Schneider
| Mã sản phẩm | GVAN20 |
| Tên sản phẩm | Phụ kiện CB bảo vệ động cơ Schneider |
| Dòng sản phẩm tương thích |
GV2P, GV2L, GV2ME, GV2LE, GV2RT, GV2LM, GV3P, GV3L
|
| Điện áp định mức |
48…690 V AC
24…240 V DC
|
| Loại tiếp điểm |
2NO
|
| Vị trí lắp đặt | Bên trái |
| Kích thước | 89 x 9.3 x 66 mm |
| Trọng lượng | 0.05Kg |
| Thương hiệu | Schneider |
Ứng dụng của phụ kiện CB Schneider
GVAN20 phù hợp với các hệ thống cần theo dõi trạng thái của CB bảo vệ động cơ hoặc xây dựng mạch liên động giữa nhiều thiết bị. Cấu hình 2NO cho phép truyền đồng thời hai tín hiệu đến các bộ phận điều khiển và giám sát khác nhau.
Sản phẩm thường được lắp trong tủ điều khiển động cơ, tủ MCC, hệ thống bơm, quạt, băng tải, máy móc sản xuất và dây chuyền tự động hóa. Tiếp điểm phụ có thể kết nối với đèn báo, relay trung gian, PLC hoặc hệ thống giám sát trung tâm.
Việc bổ sung GVAN20 giúp người vận hành dễ dàng theo dõi tình trạng đóng hoặc ngắt của CB từ mạch điều khiển. Khi lắp đặt, cần gắn phụ kiện đúng vị trí bên trái và kiểm tra khả năng tương thích với thiết bị đang sử dụng.
Mã sản phẩm và sơ đồ nguyên lý của tiếp điểm phụ CB Schneider
Các sản phẩm phụ kiện CB bảo vệ động cơ Schneider
Kết luận
Tiếp điểm phụ Schneider GVAN20 là giải pháp phù hợp để bổ sung chức năng báo trạng thái và liên động cho các dòng CB bảo vệ động cơ GV2, GV3 tương thích. Cấu hình 2NO cho phép truyền đồng thời hai tín hiệu, đáp ứng linh hoạt nhiều yêu cầu điều khiển khác nhau.
Với thiết kế nhỏ gọn, lắp bên trái và kết nối thuận tiện, GVAN20 phù hợp sử dụng trong tủ điện công nghiệp, hệ thống máy móc và dây chuyền tự động hóa cần giám sát trạng thái CB.
Hãy liên hệ ngay cho chúng tôi để mua được Phụ kiện CB Schneider chính hãng với giá cả tốt nhất.
Tham khảo tài liệu ↓
