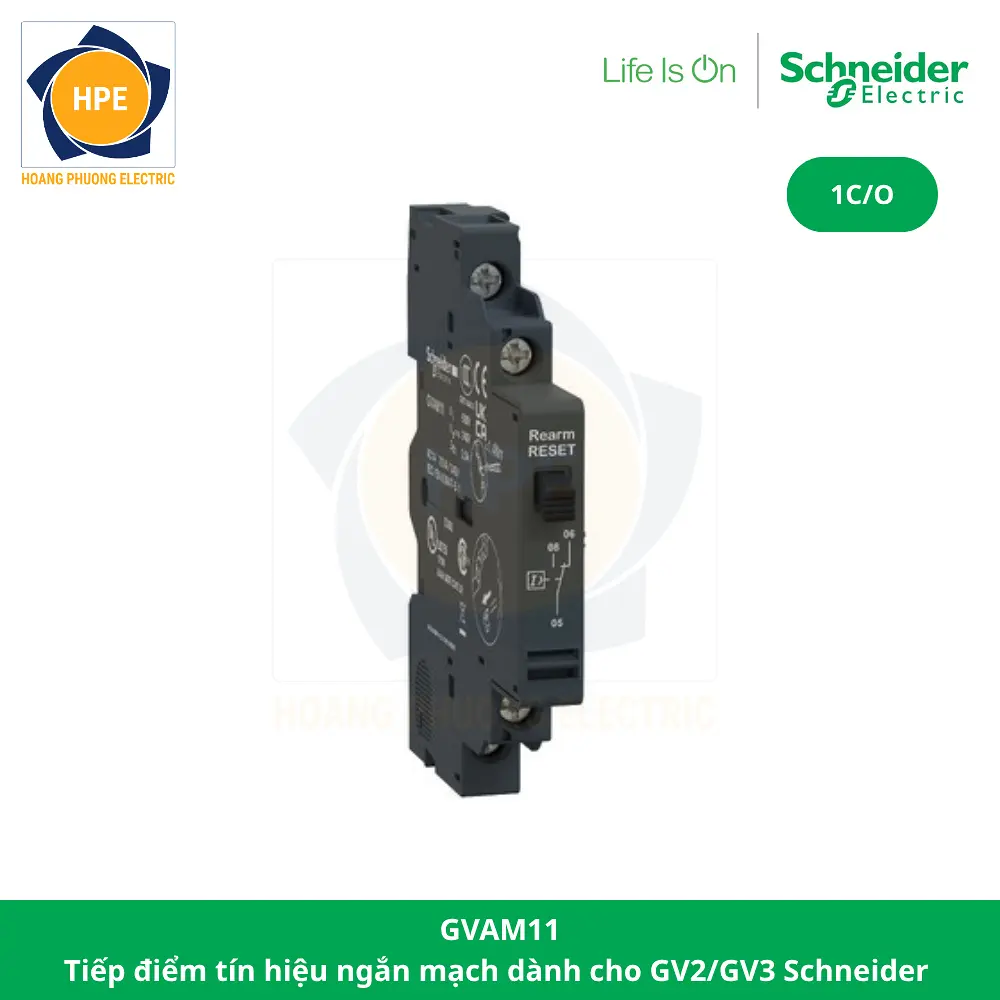

Tiếp điểm phụ cho CB bảo vệ động cơ Schneider GVAM11
Tiếp điểm phụ Schneider GVAM11 là phụ kiện báo tín hiệu ngắn mạch thuộc dòng TeSys Deca, được thiết kế để lắp bên hông CB bảo vệ động cơ Schneider GV2 và GV3. Sản phẩm có cấu hình 1C/O, gồm một tiếp điểm chuyển đổi giúp truyền tín hiệu đến đèn báo, relay trung gian, PLC hoặc hệ thống giám sát khi thiết bị bảo vệ tác động do ngắn mạch.
GVAM11 có thiết kế nhỏ gọn, sử dụng đầu nối bắt vít và được lắp ở phía bên trái của CB. Phụ kiện tương thích với các dòng GV2L, GV2LE, GV2LM, GV2ME, GV2P, GV2RT, GV3L và GV3P, không sử dụng cho GV3ME. Thiết bị giúp người vận hành nhanh chóng xác định nguyên nhân ngắt mạch và hỗ trợ quá trình kiểm tra hệ thống điện.
Nguyên lý hoạt động
GVAM11 hoạt động dựa trên sự thay đổi trạng thái của tiếp điểm chuyển đổi 1C/O khi CB bảo vệ động cơ tác động do sự cố ngắn mạch. Ở điều kiện vận hành bình thường, tiếp điểm duy trì trạng thái ban đầu. Khi xuất hiện dòng ngắn mạch và CB ngắt nguồn, cơ cấu bên trong sẽ làm tiếp điểm chuyển từ nhánh thường đóng sang nhánh thường mở.
Sự thay đổi này tạo ra tín hiệu để kích hoạt đèn báo, còi cảnh báo, relay hoặc gửi thông tin về PLC và hệ thống điều khiển. Nhờ chỉ báo riêng cho sự cố ngắn mạch, người vận hành có thể phân biệt với thao tác ngắt thông thường, từ đó kiểm tra và xử lý đúng khu vực xảy ra sự cố trước khi cấp điện trở lại.
Thông số kĩ thuật của GVAM11 Schneider
| Mã sản phẩm | GVAM11 |
| Tên sản phẩm | Phụ kiện CB bảo vệ động cơ Schneider |
| Dòng sản phẩm tương thích |
GV3L, GV2P, GV2LE, GV2RT, GV2L, GV2LM, GV2ME, GV3P
|
| Điện áp định mức |
48…690 V AC
24…240 V DC
|
| Loại tiếp điểm |
1C/O ( báo ngắn mạch )
|
| Vị trí lắp đặt | Bên trái |
| Kích thước | 89 x 9.3 x 66 mm |
| Trọng lượng | 0.055Kg |
| Thương hiệu | Schneider |
Ứng dụng của phụ kiện CB Schneider
GVAM11 phù hợp sử dụng trong các hệ thống cần phát hiện và truyền tín hiệu khi CB bảo vệ động cơ tác động do ngắn mạch, thường được lắp trong:
- Tủ điều khiển động cơ và tủ MCC.
- Máy móc, băng tải và dây chuyền sản xuất.
- Hệ thống bơm, quạt và thiết bị công nghiệp.
- Mạch đèn báo hoặc còi cảnh báo sự cố.
- Hệ thống PLC và tự động hóa nhà máy.
Phụ kiện chỉ thực hiện chức năng truyền tín hiệu, không trực tiếp đóng cắt dòng điện cấp cho động cơ. Khi lắp đặt cần kiểm tra đúng dòng CB tương thích và đấu dây theo sơ đồ của nhà sản xuất để tín hiệu báo ngắn mạch hoạt động chính xác.
Mã sản phẩm và sơ đồ nguyên lý của tiếp điểm phụ CB Schneider
Các sản phẩm phụ kiện CB bảo vệ động cơ Schneider
Kết luận
Tiếp điểm phụ Schneider GVAM11 là giải pháp phù hợp để bổ sung chức năng báo ngắn mạch cho CB bảo vệ động cơ dòng GV2 và GV3. Cấu hình 1C/O giúp truyền tín hiệu linh hoạt đến các thiết bị cảnh báo hoặc hệ thống điều khiển, hỗ trợ người vận hành nhanh chóng nhận biết sự cố.
Với thiết kế nhỏ gọn, lắp bên hông và khả năng kết nối thuận tiện, GVAM11 được sử dụng phổ biến trong tủ điện công nghiệp, hệ thống máy móc và dây chuyền tự động hóa cần giám sát sự cố ngắn mạch.
Hãy liên hệ ngay cho chúng tôi để mua được Phụ kiện CB Schneider chính hãng với giá cả tốt nhất.
Tham khảo tài liệu ↓
