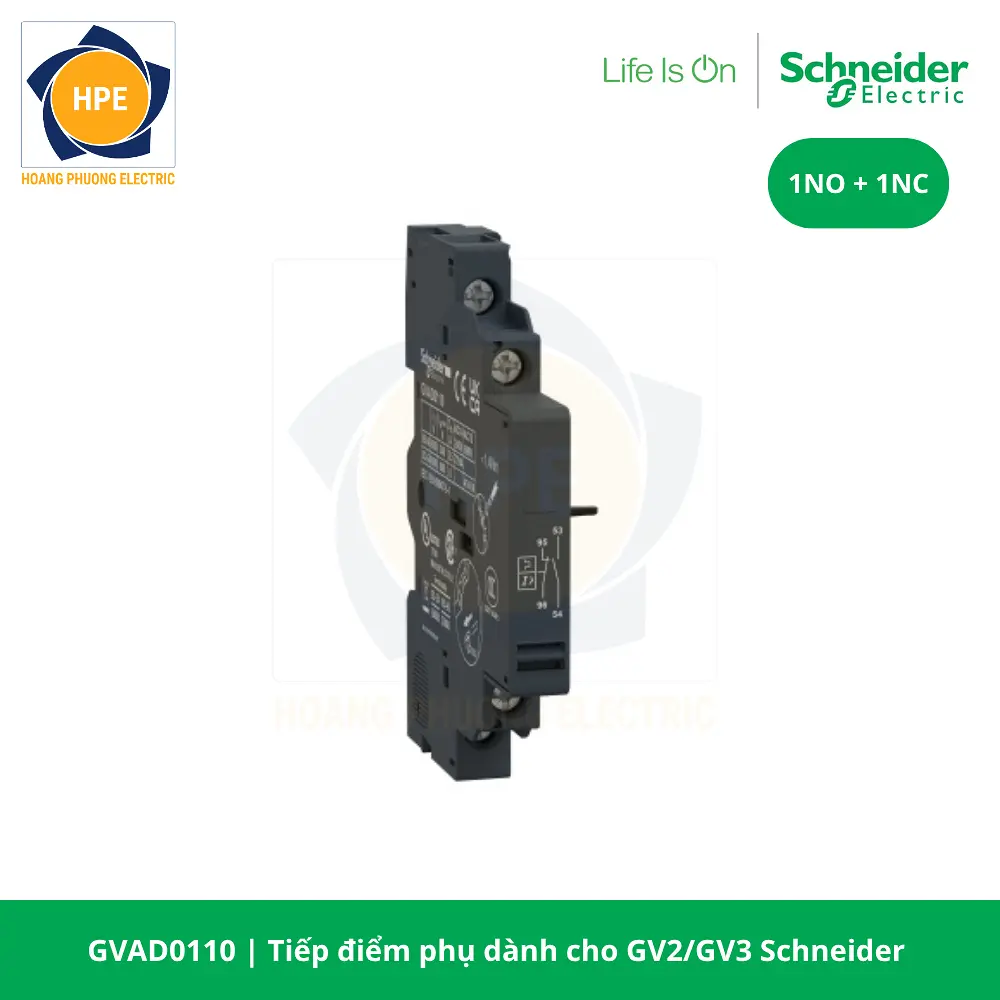

Tiếp điểm phụ cho CB bảo vệ động cơ Schneider GVAD0110
Tiếp điểm phụ Schneider GVAD0110 là phụ kiện thuộc dòng TeSys Deca, được thiết kế để lắp bên hông CB bảo vệ động cơ Schneider GV2 và GV3. Sản phẩm gồm 1 tiếp điểm thường mở NO dùng để báo trạng thái đóng cắt và 1 tiếp điểm thường đóng NC dùng để báo sự cố. Nhờ đó, tín hiệu hoạt động của CB có thể được truyền đến mạch điều khiển, đèn báo hoặc hệ thống giám sát.
GVAD0110 có thiết kế nhỏ gọn, sử dụng đầu nối vít và thuận tiện khi lắp bổ sung trong tủ điện. Phụ kiện tương thích với các dòng GV2L, GV2LE, GV2ME, GV2P, GV3L và GV3P; không sử dụng cho GV3ME. Thiết bị giúp người vận hành theo dõi trạng thái đóng mở và nhận biết nhanh khi CB tác động do quá tải hoặc ngắn mạch.
Nguyên lý hoạt động
GVAD0110 hoạt động thông qua sự thay đổi trạng thái của hai tiếp điểm khi CB đóng, ngắt hoặc tác động bảo vệ. Tiếp điểm NO tại chân 53-54 ở trạng thái mở khi CB tắt và sẽ đóng lại khi CB được bật. Tín hiệu này thường được dùng để thông báo trạng thái hoạt động của thiết bị đến đèn báo, relay trung gian hoặc bộ điều khiển.
Tiếp điểm NC tại chân 95-96 được dành riêng cho chức năng báo sự cố. Trong điều kiện bình thường, tiếp điểm này duy trì trạng thái đóng; khi CB tác động do quá tải hoặc ngắn mạch, tiếp điểm sẽ mở để gửi tín hiệu cảnh báo. Cách bố trí này giúp hệ thống phân biệt giữa thao tác đóng ngắt thông thường và trường hợp thiết bị ngắt do sự cố điện.
Thông số kĩ thuật của GVAD0110 Schneider
| Mã sản phẩm | GVAD0110 |
| Tên sản phẩm | Phụ kiện CB bảo vệ động cơ Schneider |
| Dòng sản phẩm tương thích |
GV3L, GV2P, GV2LE, GV2RT, GV2L, GV2ME, GV3P
|
| Điện áp định mức |
48…690 V AC
24…240 V DC
|
| Loại tiếp điểm |
1NC ( báo lỗi )
1NO
|
| Vị trí lắp đặt | Bên trái |
| Kích thước | 89 x 9.3 x 66 mm |
| Trọng lượng | 0.055Kg |
| Thương hiệu | Schneider |
Ứng dụng của phụ kiện CB Schneider
GVAD0110 phù hợp với các hệ thống cần giám sát trạng thái và cảnh báo sự cố của CB bảo vệ động cơ, thường được sử dụng trong:
- Tủ điều khiển động cơ và tủ MCC.
- Máy móc, băng tải và dây chuyền sản xuất.
- Hệ thống bơm, quạt và thiết bị công nghiệp.
- Mạch đèn báo hoặc còi cảnh báo sự cố.
- Hệ thống điều khiển PLC và tự động hóa.
Phụ kiện chỉ truyền tín hiệu về mạch điều khiển, không trực tiếp đóng cắt dòng điện cấp cho động cơ. Khi lắp đặt, cần đấu đúng cặp chân theo chức năng báo trạng thái và báo sự cố để hệ thống hoạt động chính xác.
Mã sản phẩm và sơ đồ nguyên lý của tiếp điểm phụ CB Schneider
Các sản phẩm phụ kiện CB bảo vệ động cơ Schneider’
| Mã sản phẩm | Tên sản phẩm | Vị trí gắn | Dòng sản phẩm tương thích |
| GV3G364 | Thanh dẫn dạng lược nối song song 3 sản phẩm | Bên trên | LC1D40A…D65A GV3L, GV3P |
| GV3G66 | Nắp che cho CB bảo vệ động cơ Schneider | Bên trên | GV3P |
| GVAD0101 | Tiếp điểm phụ 2NC | Bên trái | GV3L, GV2P, GV2LE, GV2RT, GV2L, GV2ME, GV3P |
| GVAD0110 | Tiếp điểm phụ 1NC + 1NO | Bên trái | GV3L, GV2P, GV2LE, GV2RT, GV2L, GV2ME, GV3P |
| GVAD1001 | Tiếp điểm phụ 1NO + 1NC | Bên trái | GV3L, GV2P, GV2LE, GV2RT, GV2L, GV2ME, GV3P |
| GVAD1010 | Tiếp điểm phụ 2NO | Bên trái | GV3L, GV2P, GV2LE, GV2RT, GV2L, GV2ME, GV3P |
| GVAE1 | Tiếp điểm phụ 1NO/NC | Mặt trước | GV2P, GV2L, GV2ME, GV2LE, GV2RT, GV2LM, GV3P, GV3L |
| GVAE11 | Tiếp điểm phụ 1NO +1NC | Mặt trước | GV2P, GV2L, GV2ME, GV2LE, GV2RT, GV2LM, GV3P, GV3L |
| GVAE20 | Tiếp điểm phụ 2NO | Mặt trước | GV2P, GV2L, GV2ME, GV2LE, GV2RT, GV2LM, GV3P, GV3L |
| GVAED011 | Tiếp điểm phụ 1NO + 1NC | Mặt trước | GV2P, GV2L, GV2ME, GV2LE, GV2RT, GV2LM, GV3P, GV3L |
| GVAED101 | Tiếp điểm phụ 2NO | Mặt trước | GV2P, GV2L, GV2ME, GV2LE, GV2RT, GV2LM, GV3P, GV3L |
| GVAED1013 | Tiếp điểm phụ 2NO | Mặt trước | GV2P, GV2L, GV2ME, GV2LE, GV2RT, GV2LM, GV3P, GV3L |
| GVAM11 | Tiếp điểm phụ 1C/O | Bên trái | GV2P, GV2L, GV2ME, GV2LE, GV2RT, GV2LM, GV3P, GV3L |
| GVAN11 | Tiếp điểm phụ 1NO +1NC | Bên trái | GV2P, GV2L, GV2ME, GV2LE, GV2RT, GV2LM, GV3P, GV3L |
| GVAN20 | Tiếp điểm phụ 2NO | Bên trái | GV2P, GV2L, GV2ME, GV2LE, GV2RT, GV2LM, GV3P, GV3L |
Kết luận
Tiếp điểm phụ Schneider GVAD0110 là phụ kiện phù hợp để bổ sung chức năng báo trạng thái và báo sự cố cho CB bảo vệ động cơ dòng GV2, GV3. Cấu hình 1NO và 1NC giúp hệ thống nhận biết rõ thiết bị đang hoạt động bình thường hay đã tác động do quá tải, ngắn mạch.
Với thiết kế nhỏ gọn, lắp bên hông và dễ kết nối với mạch điều khiển, GVAD0110 được sử dụng phổ biến trong tủ điện, máy móc sản xuất và các hệ thống tự động hóa công nghiệp.
Hãy liên hệ ngay cho chúng tôi để mua được Phụ kiện CB Schneider chính hãng với giá cả tốt nhất.
