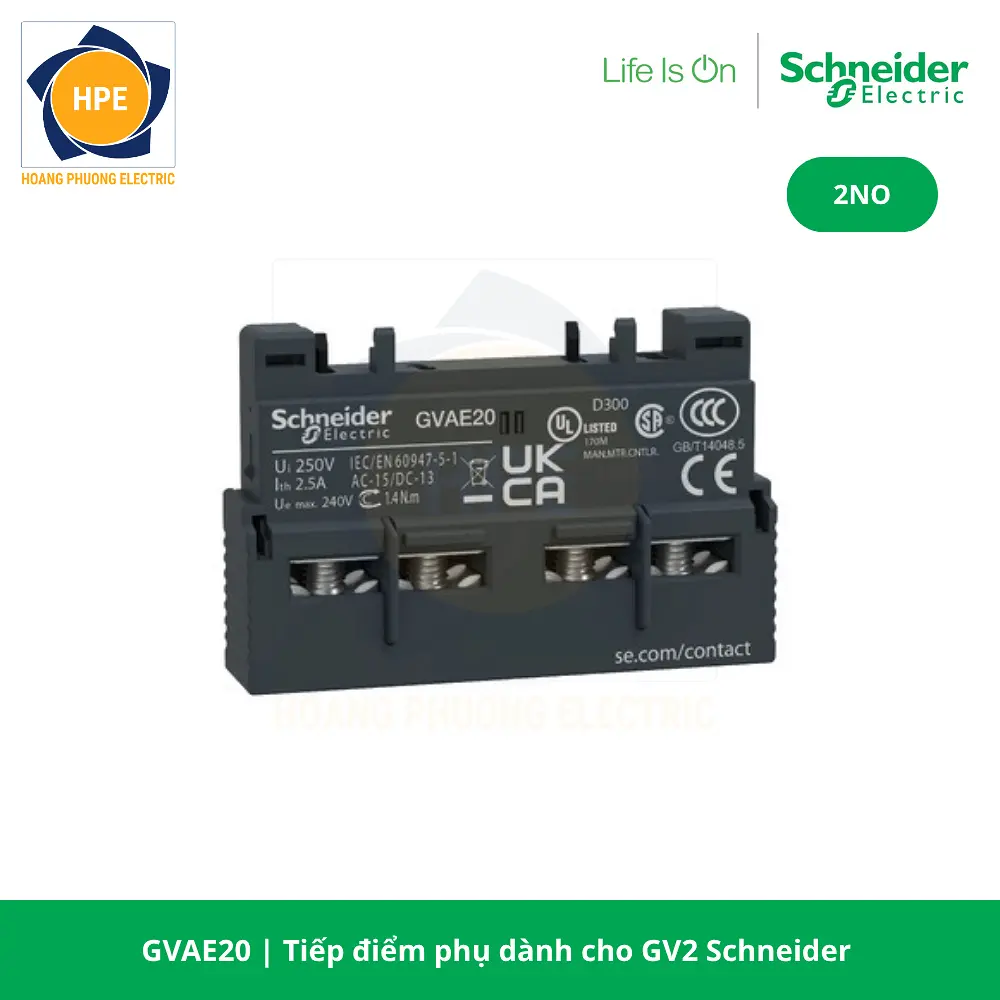

Tiếp điểm phụ cho CB bảo vệ động cơ Schneider GVAE20
Tiếp điểm phụ Schneider GVAE20 là phụ kiện thuộc dòng TeSys Deca, được thiết kế để bổ sung chức năng truyền tín hiệu trạng thái cho CB bảo vệ động cơ dòng GV2. Sản phẩm có cấu hình gồm 2 tiếp điểm thường mở NO, cho phép kết nối đồng thời với đèn báo, relay trung gian, PLC hoặc những thiết bị điều khiển khác trong hệ thống.
GVAE20 được lắp ở phía trước thiết bị, có kết cấu nhỏ gọn và sử dụng đầu nối bắt vít, thuận tiện khi thi công trong tủ điện. Việc bổ sung hai tiếp điểm phụ giúp người vận hành theo dõi trạng thái của CB, đồng thời hỗ trợ xây dựng các mạch báo hiệu và liên động trong máy móc, dây chuyền sản xuất hoặc hệ thống tự động hóa.
Nguyên lý hoạt động
GVAE20 hoạt động thông qua cơ cấu liên động cơ khí với CB bảo vệ động cơ. Khi CB chuyển sang trạng thái đóng, hai tiếp điểm NO sẽ đồng thời đóng lại để truyền tín hiệu đến mạch điều khiển. Khi CB được ngắt bằng tay hoặc tác động bảo vệ, các tiếp điểm trở về trạng thái mở, giúp hệ thống nhận biết thiết bị không còn ở vị trí đóng.
Hai tiếp điểm có thể được sử dụng cho các chức năng khác nhau, chẳng hạn một tiếp điểm điều khiển đèn báo và tiếp điểm còn lại gửi tín hiệu về PLC hoặc mạch liên động. Đây là tiếp điểm phụ báo trạng thái tức thời, không có chức năng trực tiếp đóng cắt nguồn động lực và không phân biệt CB ngắt bằng tay hay ngắt do sự cố.
Thông số kĩ thuật của GVAE20 Schneider
| Mã sản phẩm | GVAE20 |
| Tên sản phẩm | Phụ kiện CB bảo vệ động cơ Schneider |
| Dòng sản phẩm tương thích |
GV3L, GV2P, GV2LE, GV2RT, GV2L, GV2LM, GV2ME, GV3P
|
| Điện áp định mức |
24…240 V AC
24…60 V DC
|
| Loại tiếp điểm |
2NO
|
| Vị trí lắp đặt | Mặt trước |
| Kích thước | 11 x 45 x 29 mm |
| Trọng lượng | 0.02Kg |
| Thương hiệu | Schneider |
Ứng dụng của phụ kiện CB Schneider
GVAE20 phù hợp sử dụng trong các hệ thống cần theo dõi trạng thái của CB bảo vệ động cơ, thường được lắp đặt trong:
- Tủ điều khiển động cơ và tủ MCC.
- Mạch đèn báo trạng thái đóng hoặc ngắt.
- Mạch liên động giữa các thiết bị.
- Hệ thống điều khiển sử dụng PLC.
- Máy móc và dây chuyền sản xuất.
- Hệ thống bơm, quạt và băng tải.
Khi lắp đặt, cần gắn phụ kiện đúng vị trí phía trước CB và đấu dây theo chức năng của từng tiếp điểm. Người dùng cũng nên kiểm tra mã thiết bị tương thích để bảo đảm phụ kiện được lắp chắc chắn và truyền tín hiệu chính xác.
Mã sản phẩm và sơ đồ nguyên lý của tiếp điểm phụ CB Schneider
Các sản phẩm phụ kiện CB bảo vệ động cơ Schneider
Kết luận
Tiếp điểm phụ Schneider GVAE20 là giải pháp phù hợp để bổ sung chức năng báo trạng thái và liên động cho CB bảo vệ động cơ dòng GV2. Cấu hình 2NO cho phép truyền đồng thời hai tín hiệu, đáp ứng linh hoạt nhiều yêu cầu giám sát và điều khiển trong tủ điện.
Với thiết kế nhỏ gọn, lắp phía trước và đấu nối thuận tiện, GVAE20 được sử dụng phổ biến trong hệ thống máy móc, dây chuyền tự động hóa và các ứng dụng điện công nghiệp.
Hãy liên hệ ngay cho chúng tôi để mua được Phụ kiện CB Schneider chính hãng với giá cả tốt nhất.
