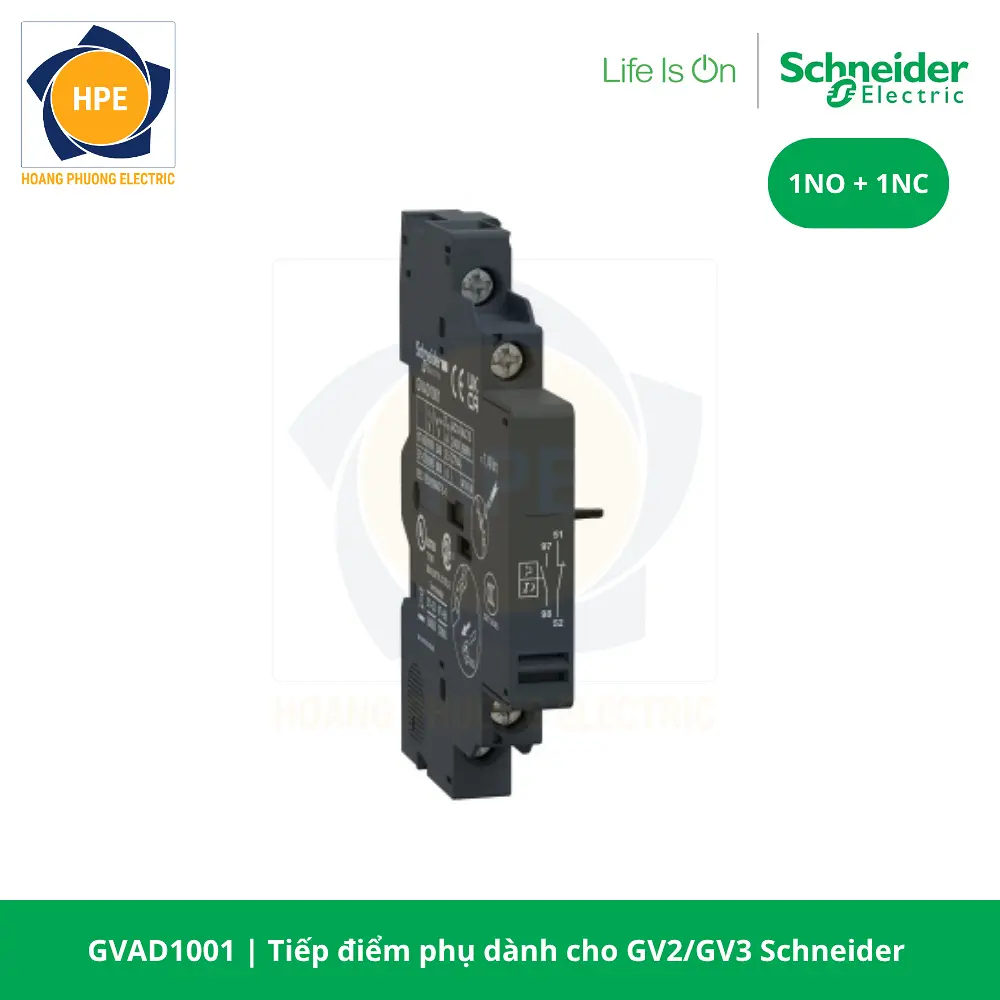

Tiếp điểm phụ cho CB bảo vệ động cơ Schneider GVAD1001
Tiếp điểm phụ Schneider GVAD1001 là phụ kiện thuộc dòng TeSys Deca, được thiết kế để lắp bên hông CB bảo vệ động cơ Schneider GV2 và GV3. Sản phẩm gồm 1 tiếp điểm thường đóng NC dùng để báo trạng thái đóng cắt và 1 tiếp điểm thường mở NO dùng để báo sự cố. Thiết bị giúp truyền tín hiệu của CB đến mạch điều khiển, đèn báo hoặc hệ thống giám sát trong tủ điện.
GVAD1001 có thiết kế nhỏ gọn, sử dụng đầu nối vít và thuận tiện khi lắp bổ sung vào hệ thống. Phụ kiện tương thích với nhiều CB bảo vệ động cơ dòng GV2 và GV3, ngoại trừ GV3ME. Việc sử dụng thiết bị giúp người vận hành theo dõi trạng thái đóng mở, đồng thời nhanh chóng nhận biết khi CB tác động do quá tải hoặc ngắn mạch.
Nguyên lý hoạt động
GVAD1001 hoạt động thông qua sự thay đổi trạng thái của hai tiếp điểm khi CB được đóng, ngắt hoặc tác động bảo vệ. Tiếp điểm NC tại chân 51-52 đóng khi CB ở vị trí ngắt và mở khi CB được đóng. Tín hiệu này có thể đưa về đèn báo, relay trung gian hoặc bộ điều khiển để theo dõi trạng thái hoạt động của thiết bị.
Tiếp điểm NO tại chân 97-98 được sử dụng để báo sự cố. Trong điều kiện bình thường, tiếp điểm ở trạng thái mở; khi CB tác động do quá tải hoặc ngắn mạch, tiếp điểm sẽ đóng để gửi tín hiệu cảnh báo. Nhờ hai chức năng riêng biệt, hệ thống có thể phân biệt thao tác đóng ngắt thông thường với trường hợp CB ngắt do sự cố điện.
Thông số kĩ thuật của GVAD1001 Schneider
| Mã sản phẩm | GVAD1001 |
| Tên sản phẩm | Phụ kiện CB bảo vệ động cơ Schneider |
| Dòng sản phẩm tương thích |
GV3L, GV2P, GV2LE, GV2RT, GV2L, GV2ME, GV3P
|
| Điện áp định mức |
48…690 V AC
24…240 V DC
|
| Loại tiếp điểm |
1NO ( báo lỗi )
1NC
|
| Vị trí lắp đặt | Bên trái |
| Kích thước | 89 x 9.3 x 66 mm |
| Trọng lượng | 0.055Kg |
| Thương hiệu | Schneider |
Ứng dụng của phụ kiện CB Schneider
GVAD1001 phù hợp với các hệ thống cần giám sát trạng thái và cảnh báo sự cố của CB bảo vệ động cơ. Sản phẩm thường được sử dụng trong:
- Tủ điều khiển động cơ và tủ MCC.
- Máy móc, băng tải và dây chuyền sản xuất.
- Hệ thống bơm, quạt và thiết bị công nghiệp.
- Mạch đèn báo hoặc còi cảnh báo sự cố.
- Hệ thống PLC và tự động hóa công nghiệp.
Phụ kiện chỉ đảm nhiệm chức năng truyền tín hiệu, không trực tiếp đóng cắt nguồn điện cấp cho động cơ. Khi lắp đặt, cần đấu đúng cặp chân của tiếp điểm báo trạng thái và tiếp điểm báo sự cố để hệ thống hoạt động chính xác.
Mã sản phẩm và sơ đồ nguyên lý của tiếp điểm phụ CB Schneider
Các sản phẩm phụ kiện CB bảo vệ động cơ Schneider
Kết luận
Tiếp điểm phụ Schneider GVAD1001 là giải pháp phù hợp để bổ sung chức năng báo trạng thái và báo sự cố cho CB bảo vệ động cơ dòng GV2, GV3. Cấu hình 1NC trạng thái và 1NO báo lỗi giúp người vận hành dễ dàng theo dõi hoạt động, đồng thời nhanh chóng nhận biết khi hệ thống xảy ra bất thường.
Với thiết kế nhỏ gọn, lắp bên hông và dễ kết nối với mạch điều khiển, GVAD1001 được sử dụng phổ biến trong tủ điện công nghiệp, hệ thống máy móc và dây chuyền tự động hóa.
Hãy liên hệ ngay cho chúng tôi để mua được Phụ kiện CB Schneider chính hãng với giá cả tốt nhất.
