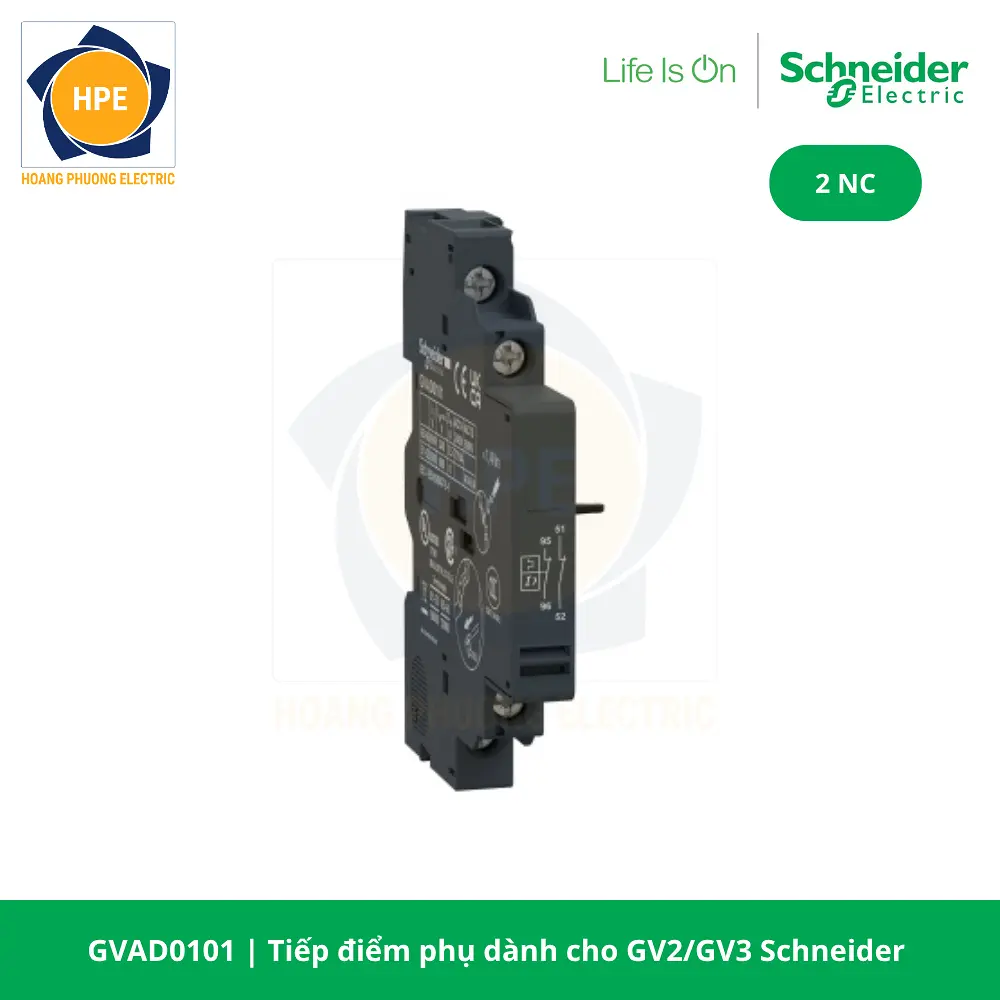

Tiếp điểm phụ cho CB bảo vệ động cơ Schneider GVAD0101
Tiếp điểm phụ Schneider GVAD0101 là phụ kiện thuộc dòng TeSys Deca, được thiết kế để lắp bên hông CB bảo vệ động cơ Schneider GV2 và GV3. Sản phẩm gồm hai tiếp điểm thường đóng, trong đó có 1NC dùng để báo trạng thái đóng cắt và 1NC chuyên báo sự cố. Thiết bị giúp đưa tín hiệu hoạt động của CB về mạch điều khiển, đèn báo hoặc hệ thống giám sát trong tủ điện.
GVAD0101 có thiết kế nhỏ gọn, sử dụng đầu nối vít và thuận tiện khi lắp bổ sung vào hệ thống hiện có. Phụ kiện tương thích với nhiều dòng CB như GV2L, GV2ME, GV2P, GV3L và GV3P, giúp người vận hành dễ dàng theo dõi trạng thái thiết bị cũng như nhận biết khi xảy ra quá tải hoặc ngắn mạch.
Nguyên lý hoạt động
GVAD0101 hoạt động dựa trên sự thay đổi trạng thái của hai tiếp điểm NC khi CB được đóng, ngắt hoặc tác động do sự cố. Tiếp điểm phụ tức thời tại chân 51-52 ở trạng thái đóng khi CB chưa được cấp điện và sẽ mở khi thiết bị được đóng. Tín hiệu này thường được sử dụng để xác định trạng thái hoạt động của CB trong mạch điều khiển.
Tiếp điểm báo lỗi tại chân 95-96 ở trạng thái đóng khi hệ thống hoạt động bình thường. Khi CB tác động do bảo vệ nhiệt hoặc bảo vệ từ, tiếp điểm sẽ mở để gửi tín hiệu cảnh báo. Nhờ phân biệt được trạng thái đóng cắt thông thường và trạng thái ngắt do sự cố, người vận hành có thể kiểm tra hệ thống nhanh chóng và xử lý đúng nguyên nhân.
Thông số kĩ thuật của GVAD0101 Schneider
| Mã sản phẩm | GVAD0101 |
| Tên sản phẩm | Phụ kiện CB bảo vệ động cơ Schneider |
| Dòng sản phẩm tương thích |
GV3L, GV2P, GV2LE, GV2RT, GV2L, GV2ME, GV3P
|
| Điện áp định mức |
48…690 V AC
24…240 V DC
|
| Loại tiếp điểm |
1NC ( báo lỗi )
1NC
|
| Vị trí lắp đặt | Bên trái |
| Kích thước | 89 x 9.3 x 66 mm |
| Trọng lượng | 0.055Kg |
| Thương hiệu | Schneider |
Ứng dụng của phụ kiện CB Schneider
GVAD0101 thường được lắp trong các hệ thống cần giám sát trạng thái và báo lỗi của CB bảo vệ động cơ, chẳng hạn như:
- Tủ điều khiển động cơ.
- Tủ MCC trong nhà máy.
- Máy móc và dây chuyền sản xuất.
- Hệ thống bơm, quạt và băng tải.
- Mạch đèn báo hoặc còi cảnh báo sự cố.
- Hệ thống PLC và tự động hóa công nghiệp.
Phụ kiện giúp truyền tín hiệu từ CB đến mạch điều khiển mà không trực tiếp đóng cắt nguồn động lực. Trước khi lắp đặt, cần kiểm tra đúng dòng thiết bị tương thích và đấu dây theo chức năng của từng cặp tiếp điểm.

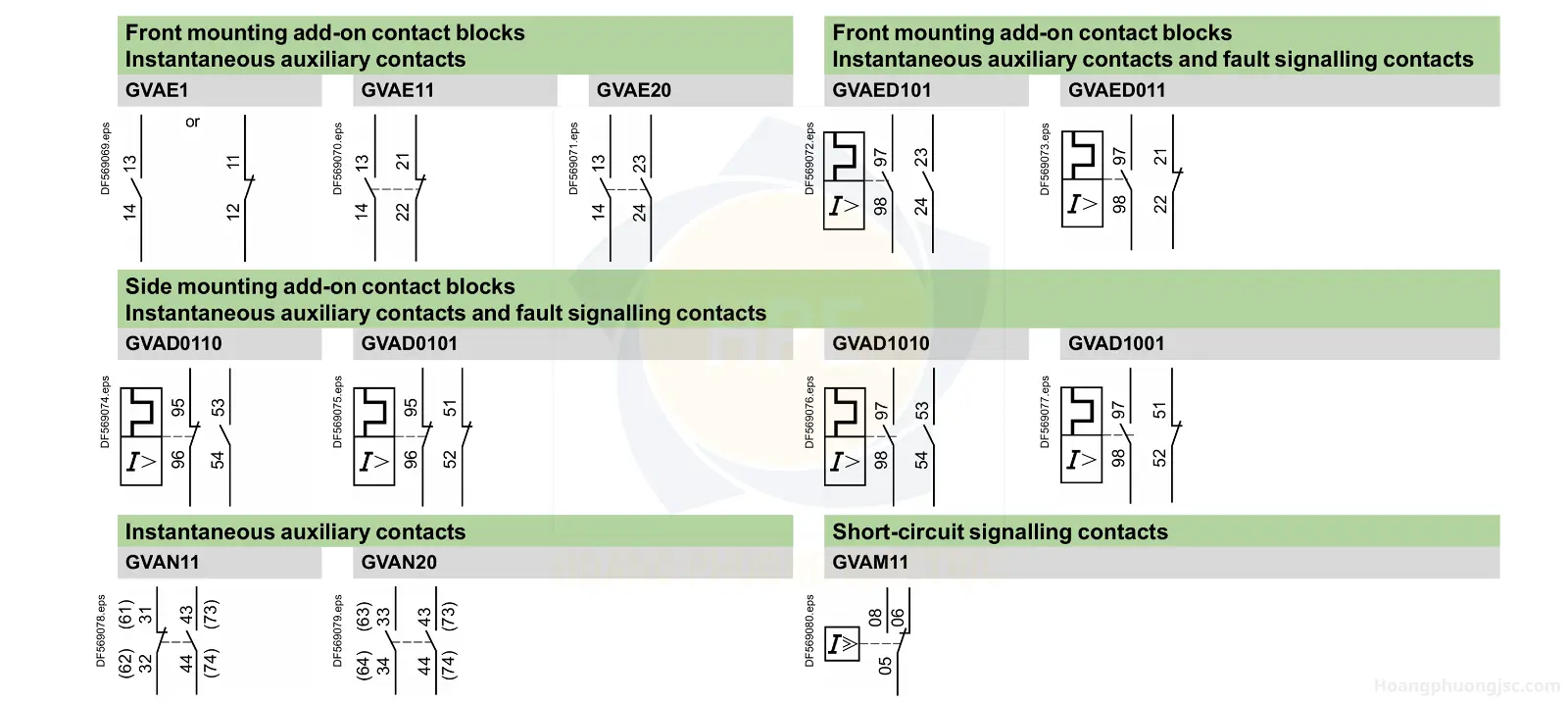

Mã sản phẩm và sơ đồ nguyên lý của phụ kiện CB Schneider
Các sản phẩm phụ kiện CB bảo vệ động cơ Schneider
Kết luận
Tiếp điểm phụ Schneider GVAD0101 là giải pháp phù hợp để bổ sung chức năng báo trạng thái và báo sự cố cho CB bảo vệ động cơ GV2, GV3. Hai tiếp điểm NC hoạt động độc lập giúp hệ thống nhận biết rõ CB đang đóng, ngắt thông thường hay đã tác động do quá tải hoặc ngắn mạch.
Với thiết kế nhỏ gọn, lắp bên hông và khả năng kết nối thuận tiện với mạch điều khiển, GVAD0101 được sử dụng phổ biến trong tủ điện công nghiệp, hệ thống máy móc và dây chuyền tự động hóa.
