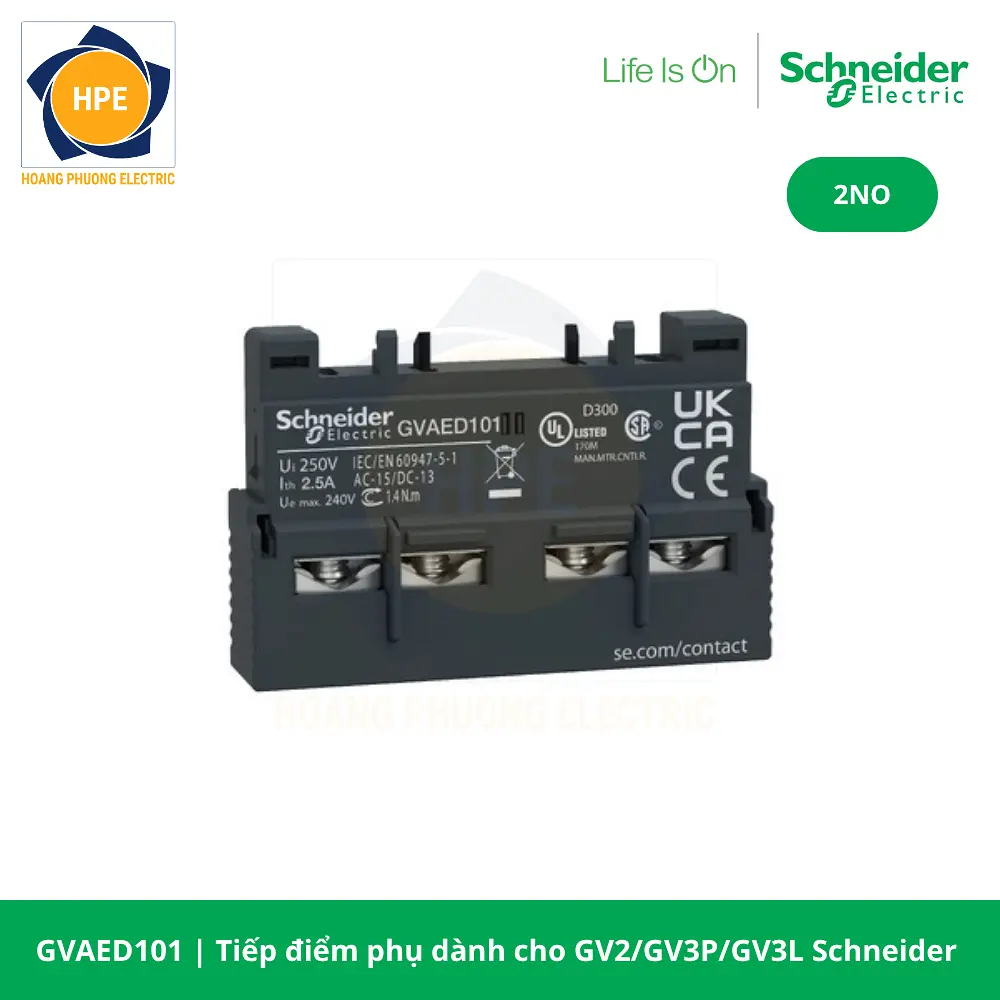

Tiếp điểm phụ cho CB bảo vệ động cơ Schneider GVAED101
Tiếp điểm phụ Schneider GVAED101 là phụ kiện thuộc dòng TeSys Deca, được thiết kế để bổ sung chức năng báo trạng thái và báo sự cố cho CB bảo vệ động cơ. Sản phẩm có cấu hình 2 tiếp điểm thường mở NO, trong đó một tiếp điểm dùng để theo dõi trạng thái đóng/ngắt và tiếp điểm còn lại phát tín hiệu khi thiết bị tác động bảo vệ.
GVAED101 được lắp ở phía trước thiết bị, có kết cấu nhỏ gọn và thuận tiện khi đấu nối trong tủ điện. Phụ kiện tương thích với hai dòng CB Schneider GV3P và GV3L, giúp truyền tín hiệu đến đèn báo, relay trung gian, PLC hoặc hệ thống giám sát, hỗ trợ người vận hành theo dõi tình trạng hoạt động dễ dàng hơn.
Nguyên lý hoạt động
GVAED101 hoạt động thông qua cơ cấu liên động với CB bảo vệ động cơ. Tiếp điểm NO báo trạng thái sẽ thay đổi theo vị trí đóng hoặc ngắt của CB, từ đó gửi tín hiệu về mạch điều khiển để xác định thiết bị đang được đóng hay đã ngắt.
Tiếp điểm NO báo lỗi duy trì trạng thái mở khi hệ thống hoạt động bình thường và đóng lại khi CB tác động bảo vệ. Tín hiệu này có thể kích hoạt đèn báo, còi cảnh báo hoặc gửi thông tin đến PLC, giúp phân biệt giữa thao tác ngắt thông thường và trường hợp thiết bị ngắt do sự cố.
Thông số kĩ thuật của GVAED101 Schneider
| Mã sản phẩm | GVAED101 |
| Tên sản phẩm | Phụ kiện CB bảo vệ động cơ Schneider |
| Dòng sản phẩm tương thích |
GV3L, GV3P
|
| Điện áp định mức |
24…240 V AC
24…60 V DC
|
| Loại tiếp điểm |
1NO ( báo lỗi )
1NO
|
| Vị trí lắp đặt | Mặt trước |
| Kích thước | 11 x 45 x 29 mm |
| Trọng lượng | 0.05Kg |
| Thương hiệu | Schneider |
Ứng dụng của phụ kiện CB Schneider
GVAED101 phù hợp với các hệ thống sử dụng CB bảo vệ động cơ Schneider GV3P hoặc GV3L, cần đồng thời theo dõi trạng thái vận hành và nhận tín hiệu cảnh báo sự cố. Phụ kiện thường được kết nối với đèn báo, relay trung gian, còi cảnh báo, PLC hoặc hệ thống giám sát trung tâm.
Sản phẩm được sử dụng phổ biến trong:
- Tủ điều khiển động cơ và tủ MCC.
- Máy móc và dây chuyền sản xuất.
- Hệ thống bơm, quạt và băng tải.
- Mạch báo trạng thái và cảnh báo sự cố.
- Hệ thống PLC và tự động hóa công nghiệp.
Việc bổ sung tiếp điểm phụ giúp người vận hành nhanh chóng nhận biết tình trạng của CB, thuận tiện kiểm tra nguyên nhân và rút ngắn thời gian xử lý khi hệ thống gặp bất thường. GVAED101 chỉ thực hiện chức năng truyền tín hiệu, không trực tiếp đóng cắt nguồn điện cấp cho động cơ.
Mã sản phẩm và sơ đồ nguyên lý của tiếp điểm phụ CB Schneider
Các sản phẩm phụ kiện CB bảo vệ động cơ Schneider
Kết luận
Tiếp điểm phụ Schneider GVAED101 là giải pháp phù hợp để bổ sung chức năng báo trạng thái và báo sự cố cho CB dòng GV3P và GV3L. Cấu hình 2NO với hai chức năng riêng biệt giúp hệ thống giám sát chính xác hơn, đồng thời hỗ trợ người vận hành phát hiện nhanh khi thiết bị tác động bảo vệ.
Với thiết kế nhỏ gọn, lắp phía trước và dễ kết nối với mạch điều khiển, GVAED101 phù hợp sử dụng trong tủ điện công nghiệp, hệ thống máy móc và các dây chuyền tự động hóa.
Hãy liên hệ ngay cho chúng tôi để mua được Phụ kiện CB Schneider chính hãng với giá cả tốt nhất.
