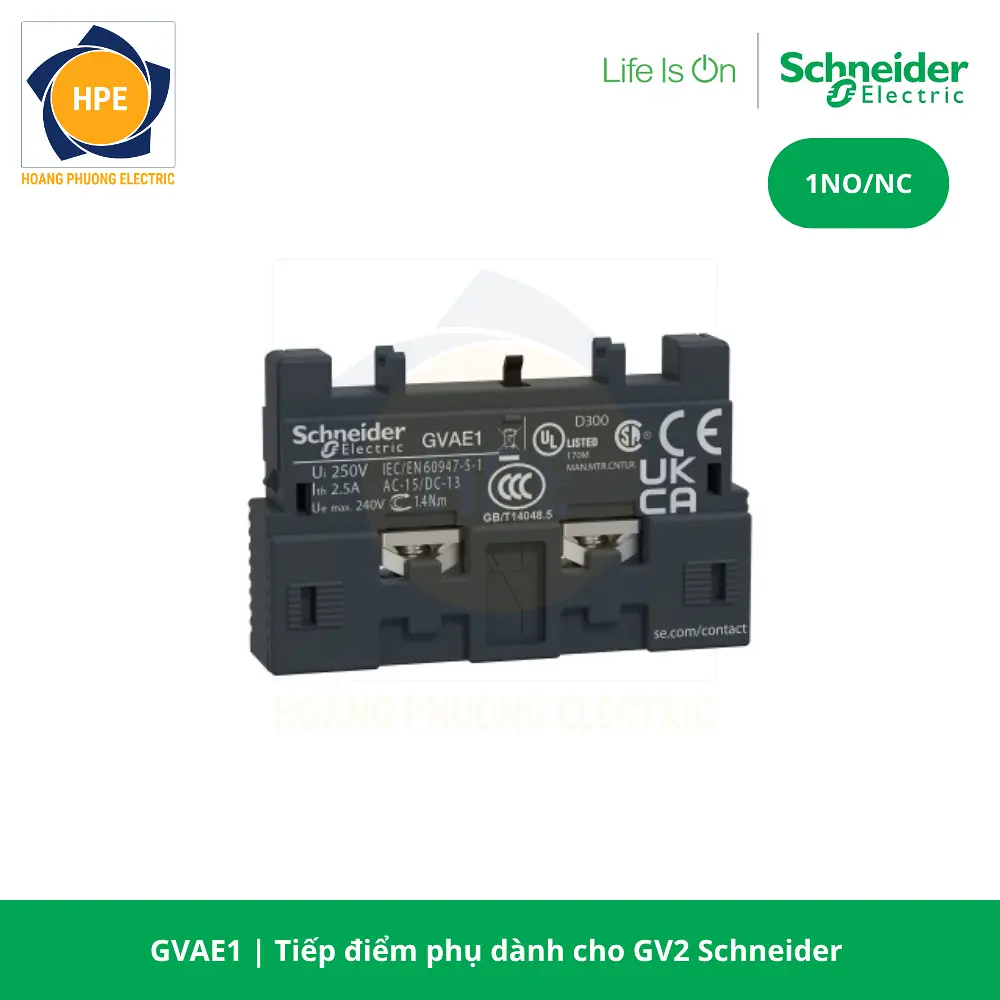

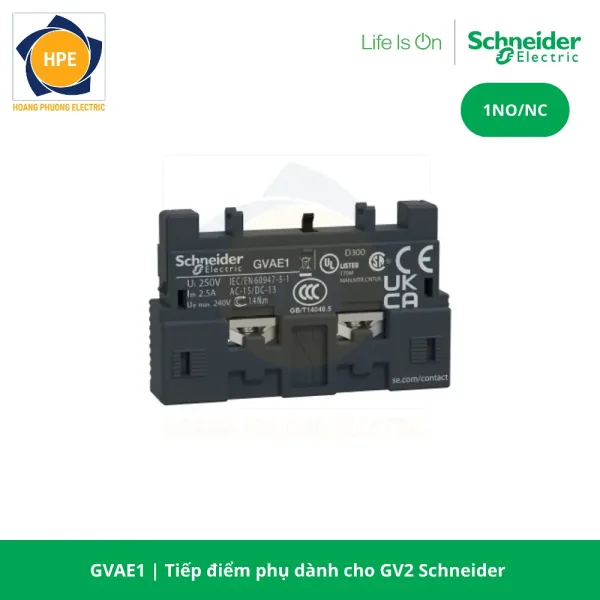

Tiếp điểm phụ cho CB bảo vệ động cơ Schneider GVAE1
Tiếp điểm phụ Schneider GVAE1 là phụ kiện thuộc dòng TeSys Deca, được thiết kế để bổ sung chức năng truyền tín hiệu trạng thái cho CB bảo vệ động cơ. Sản phẩm có một tiếp điểm chuyển đổi chức năng, cho phép lắp đặt để hoạt động ở dạng thường mở NO hoặc thường đóng NC tùy theo yêu cầu của mạch điều khiển.
GVAE1 được lắp ở phía trước thiết bị, sử dụng đầu nối bắt vít và có thiết kế nhỏ gọn, giúp tiết kiệm không gian trong tủ điện. Phụ kiện được Schneider giới thiệu cho dòng TeSys GV2 và tại một số thị trường thuộc nhóm GV2/GV3; vì vậy cần kiểm tra mã CB cụ thể trước khi lắp đặt.
Nguyên lý hoạt động
GVAE1 hoạt động thông qua cơ cấu liên động với trạng thái đóng hoặc ngắt của CB bảo vệ động cơ. Khi CB thay đổi vị trí, tiếp điểm phụ cũng chuyển trạng thái để tạo tín hiệu điện đưa về đèn báo, relay trung gian, PLC hoặc bộ điều khiển của hệ thống.
Tùy theo cách lắp đặt, tiếp điểm có thể được sử dụng ở dạng NO hoặc NC. Với cấu hình NO, tiếp điểm sẽ đóng khi CB chuyển sang trạng thái tương ứng; với cấu hình NC, tiếp điểm sẽ mở khi thiết bị thay đổi trạng thái. Nhờ đó, người dùng có thể lựa chọn kiểu tín hiệu phù hợp với yêu cầu giám sát của từng mạch điện.
Thông số kĩ thuật của GVAE1 Schneider
| Mã sản phẩm | GVAE1 |
| Tên sản phẩm | Phụ kiện CB bảo vệ động cơ Schneider |
| Dòng sản phẩm tương thích |
GV3L, GV2P, GV2LE, GV2RT, GV2L, GV2LM, GV2ME, GV3P
|
| Điện áp định mức |
24…240 V AC
24…60 V DC
|
| Loại tiếp điểm |
1NO/NC
|
| Vị trí lắp đặt | Mặt trước |
| Kích thước | 11 x 45 x 29 mm |
| Trọng lượng | 0.02Kg |
| Thương hiệu | Schneider |
Ứng dụng của phụ kiện CB Schneider
GVAE1 thường được sử dụng trong các hệ thống cần truyền tín hiệu trạng thái của CB bảo vệ động cơ, chẳng hạn như:
- Tủ điều khiển động cơ và tủ MCC.
- Mạch đèn báo trạng thái đóng hoặc ngắt.
- Máy móc và dây chuyền sản xuất.
- Hệ thống bơm, quạt và băng tải.
- Tủ điều khiển PLC và hệ thống tự động hóa.
Phụ kiện chỉ thực hiện chức năng truyền tín hiệu, không trực tiếp đóng cắt nguồn động lực.
Mã sản phẩm và sơ đồ nguyên lý của tiếp điểm phụ CB Schneider
Các sản phẩm phụ kiện CB bảo vệ động cơ Schneider
Kết luận
Tiếp điểm phụ Schneider GVAE1 là giải pháp đơn giản để bổ sung chức năng báo trạng thái cho CB bảo vệ động cơ. Khả năng lựa chọn hoạt động ở dạng 1NO hoặc 1NC giúp sản phẩm đáp ứng linh hoạt nhiều yêu cầu giám sát và điều khiển khác nhau.
Với thiết kế nhỏ gọn, lắp phía trước và kết nối bằng đầu vít, GVAE1 phù hợp sử dụng trong tủ điện công nghiệp, hệ thống máy móc và dây chuyền tự động hóa cần theo dõi trạng thái thiết bị.
Hãy liên hệ ngay cho chúng tôi để mua được Phụ kiện CB Schneider chính hãng với giá cả tốt nhất.
