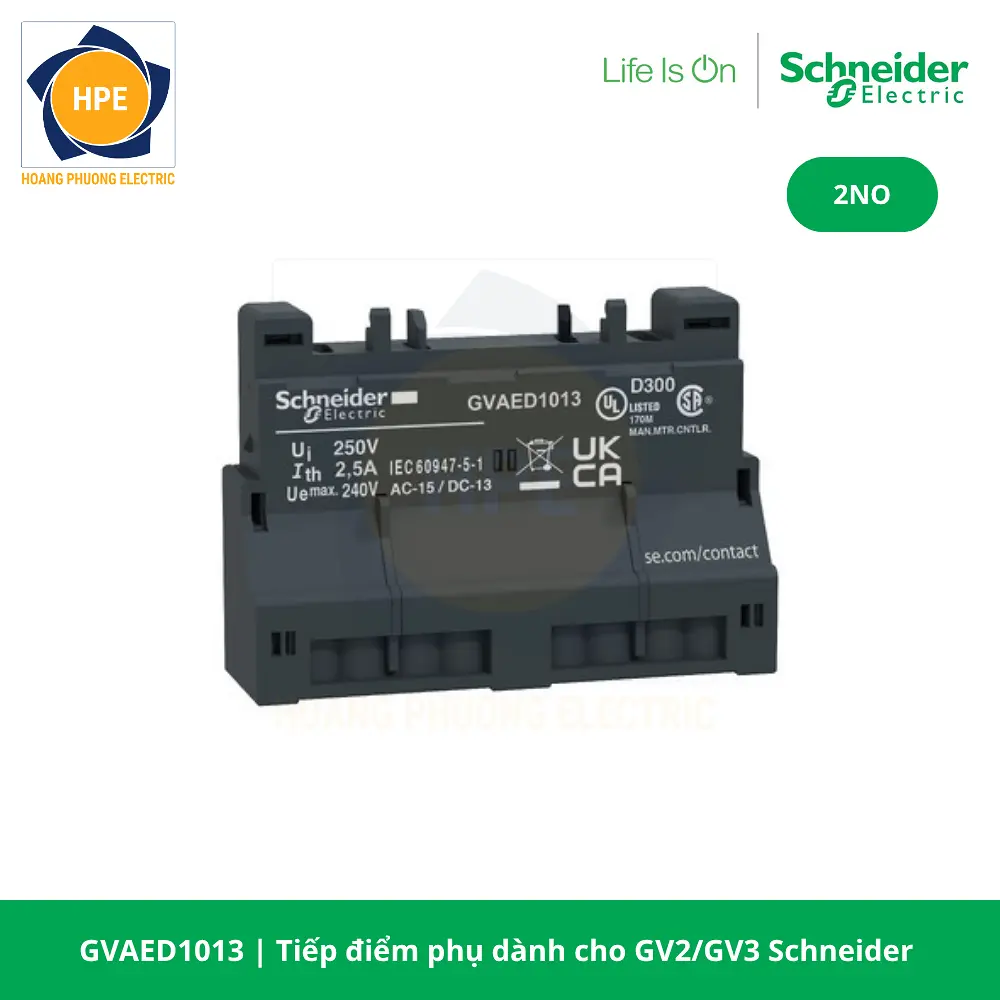

Tiếp điểm phụ cho CB bảo vệ động cơ Schneider GVAED1013
Tiếp điểm phụ Schneider GVAED1013 là phụ kiện thuộc dòng TeSys Deca, được thiết kế để bổ sung chức năng truyền tín hiệu cho CB bảo vệ động cơ. Sản phẩm có cấu hình 2 tiếp điểm thường mở, gồm 1NO báo trạng thái hoạt động và 1NO báo khi thiết bị tác động do sự cố. Nhờ đó, người vận hành có thể theo dõi tình trạng của CB thông qua đèn báo, relay trung gian, PLC hoặc hệ thống giám sát.
GVAED1013 được lắp ở phía trước thiết bị và sử dụng đầu nối lò xo, giúp đấu dây nhanh, chắc chắn và thuận tiện khi bảo trì. Phụ kiện tương thích với các dòng GV2L, GV2LE, GV2LM, GV2ME, GV2P, GV2RT, GV3L và GV3P; không sử dụng cho GV3ME.
Nguyên lý hoạt động
GVAED1013 hoạt động thông qua cơ cấu liên động với CB bảo vệ động cơ. Tiếp điểm NO báo trạng thái sẽ thay đổi theo vị trí đóng hoặc ngắt của CB, từ đó truyền tín hiệu đến mạch điều khiển để xác định thiết bị đang hoạt động hay đã ngắt.
Tiếp điểm NO báo sự cố duy trì trạng thái mở khi hệ thống vận hành bình thường và chuyển sang đóng khi CB tác động bảo vệ. Tín hiệu này có thể kích hoạt đèn báo, còi cảnh báo, relay trung gian hoặc gửi thông tin về PLC, giúp người vận hành nhanh chóng phát hiện tình trạng bất thường và kiểm tra hệ thống
Thông số kĩ thuật của GVAED1013 Schneider
| Mã sản phẩm | GVAED1013 |
| Tên sản phẩm | Phụ kiện CB bảo vệ động cơ Schneider |
| Dòng sản phẩm tương thích |
GV3L, GV3P
|
| Điện áp định mức |
24…240 V AC
24…60 V DC
|
| Loại tiếp điểm |
1NO ( báo lỗi )
1NO
|
| Vị trí lắp đặt | Mặt trước |
| Kích thước | 13 x 44.5 x 31.5 mm |
| Trọng lượng | 0.05Kg |
| Thương hiệu | Schneider |
Ứng dụng của phụ kiện CB Schneider
GVAED1013 phù hợp với các hệ thống cần đồng thời theo dõi trạng thái hoạt động và nhận tín hiệu cảnh báo từ CB bảo vệ động cơ. Phụ kiện có thể kết nối với đèn báo, còi cảnh báo, relay trung gian, PLC hoặc hệ thống điều khiển trung tâm để hỗ trợ giám sát thiết bị từ xa.
Sản phẩm thường được lắp trong tủ điều khiển động cơ, tủ MCC, hệ thống bơm, quạt, băng tải, máy móc sản xuất và dây chuyền tự động hóa. Việc bổ sung tiếp điểm phụ giúp người vận hành nhanh chóng nhận biết tình trạng của CB, thuận tiện kiểm tra nguyên nhân và rút ngắn thời gian xử lý khi hệ thống gặp bất thường.
GVAED1013 chỉ thực hiện chức năng truyền tín hiệu, không trực tiếp đóng cắt nguồn điện cấp cho động cơ. Khi lắp đặt, cần đấu đúng chức năng của từng tiếp điểm và kiểm tra mã CB tương thích để bảo đảm hệ thống hoạt động chính xác.
Mã sản phẩm và sơ đồ nguyên lý của tiếp điểm phụ CB Schneider
Các sản phẩm phụ kiện CB bảo vệ động cơ Schneider
Kết luận
Tiếp điểm phụ Schneider GVAED1013 là giải pháp phù hợp để bổ sung chức năng báo trạng thái và báo sự cố cho các dòng CB bảo vệ động cơ GV2, GV3 tương thích. Cấu hình 2NO giúp truyền riêng tín hiệu hoạt động và tín hiệu cảnh báo đến mạch điều khiển, hỗ trợ giám sát hệ thống thuận tiện hơn.
Với thiết kế lắp phía trước, đầu nối lò xo và khả năng đấu dây nhanh chóng, GVAED1013 phù hợp sử dụng trong tủ điện công nghiệp, máy móc sản xuất và các dây chuyền tự động hóa.
Hãy liên hệ ngay cho chúng tôi để mua được Phụ kiện CB Schneider chính hãng với giá cả tốt nhất.
