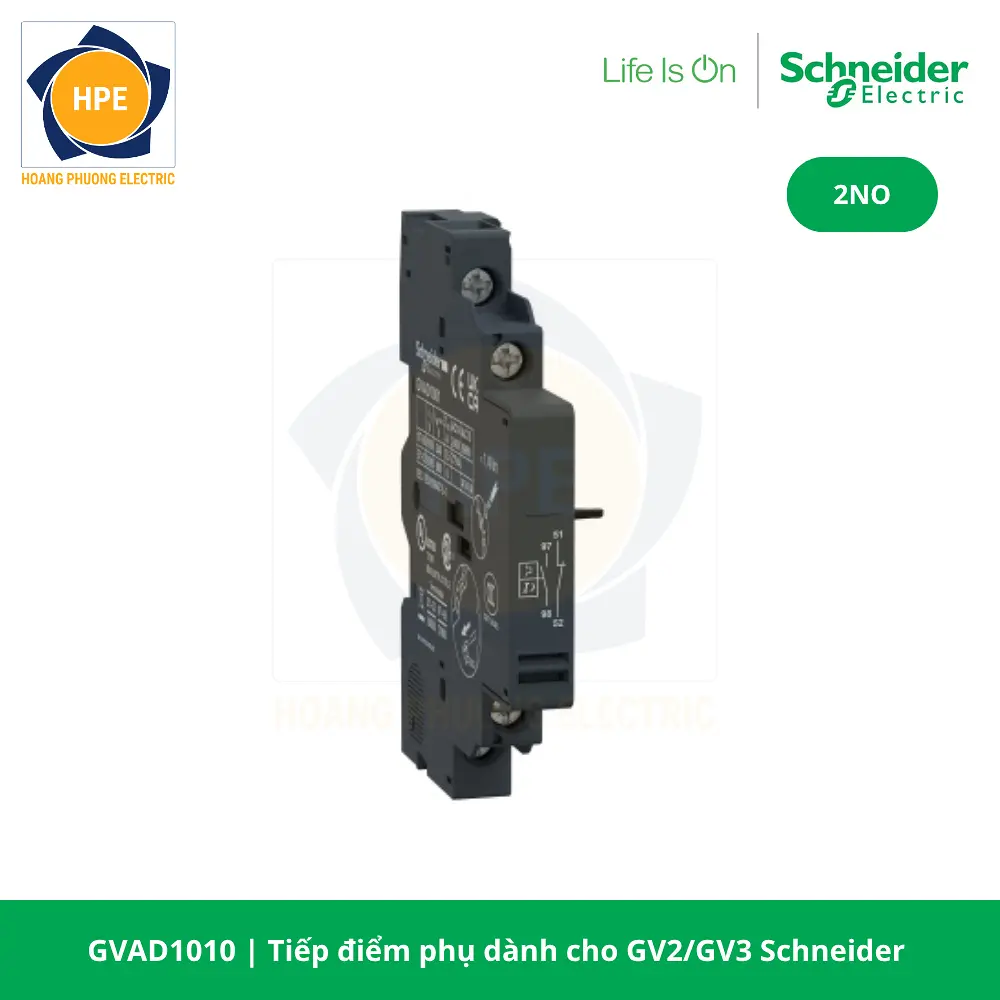

Tiếp điểm phụ cho CB bảo vệ động cơ Schneider GVAD1010
Tiếp điểm phụ Schneider GVAD1010 là phụ kiện thuộc dòng TeSys Deca, được thiết kế để lắp bên hông CB bảo vệ động cơ Schneider GV2 và GV3. Sản phẩm có cấu hình 2 tiếp điểm thường mở, gồm 1NO dùng để báo trạng thái đóng cắt và 1NO chuyên dùng để báo sự cố. Thiết bị giúp truyền tín hiệu hoạt động của CB đến đèn báo, relay trung gian, PLC hoặc hệ thống giám sát trong tủ điện.
GVAD1010 có thiết kế nhỏ gọn, sử dụng đầu nối vít và thuận tiện khi lắp bổ sung vào hệ thống. Phụ kiện tương thích với các dòng GV2L, GV2LE, GV2LM, GV2ME, GV2P, GV2RT, GV3L và GV3P, nhưng không sử dụng cho GV3ME. Việc lắp tiếp điểm phụ giúp người vận hành theo dõi trạng thái thiết bị và nhận biết nhanh khi CB tác động do sự cố điện.
Nguyên lý hoạt động
GVAD1010 hoạt động thông qua sự thay đổi trạng thái của hai tiếp điểm NO khi CB được đóng, ngắt hoặc tác động bảo vệ. Tiếp điểm phụ tức thời ở trạng thái mở khi CB đang ngắt và sẽ đóng khi CB được bật, từ đó gửi tín hiệu xác nhận trạng thái hoạt động đến mạch điều khiển hoặc đèn báo.
Tiếp điểm báo lỗi tại chân 97-98 cũng ở trạng thái mở khi hệ thống hoạt động bình thường. Khi CB tác động do quá tải hoặc ngắn mạch, tiếp điểm này sẽ đóng lại để gửi tín hiệu cảnh báo. Nhờ hai chức năng riêng biệt, hệ thống có thể phân biệt thao tác đóng ngắt thông thường với trường hợp thiết bị ngắt do sự cố.
Thông số kĩ thuật của GVAD1001 Schneider
| Mã sản phẩm | GVAD1010 |
| Tên sản phẩm | Phụ kiện CB bảo vệ động cơ Schneider |
| Dòng sản phẩm tương thích |
GV3L, GV2P, GV2LE, GV2RT, GV2L, GV2ME, GV3P
|
| Điện áp định mức |
48…690 V AC
24…240 V DC
|
| Loại tiếp điểm |
1NO ( báo lỗi )
1NO
|
| Vị trí lắp đặt | Bên trái |
| Kích thước | 89 x 9.3 x 66 mm |
| Trọng lượng | 0.055Kg |
| Thương hiệu | Schneider |
Ứng dụng của phụ kiện CB Schneider
GVAD1010 phù hợp với các hệ thống cần giám sát trạng thái và cảnh báo sự cố của CB bảo vệ động cơ, thường được sử dụng trong:
- Tủ điều khiển động cơ và tủ MCC.
- Máy móc và dây chuyền sản xuất.
- Hệ thống bơm, quạt và băng tải.
- Mạch đèn báo hoặc còi cảnh báo.
- Hệ thống PLC và tự động hóa công nghiệp.
Phụ kiện chỉ đảm nhiệm chức năng truyền tín hiệu về mạch điều khiển, không trực tiếp đóng cắt nguồn động lực. Khi lắp đặt, cần đấu đúng từng tiếp điểm theo chức năng báo trạng thái và báo sự cố để hệ thống giám sát hoạt động chính xác.
Mã sản phẩm và sơ đồ nguyên lý của tiếp điểm phụ CB Schneider
Các sản phẩm phụ kiện CB bảo vệ động cơ Schneider
Kết luận
Tiếp điểm phụ Schneider GVAD1010 là giải pháp phù hợp để bổ sung chức năng báo trạng thái và báo lỗi cho CB bảo vệ động cơ dòng GV2, GV3. Cấu hình 2NO giúp truyền riêng tín hiệu hoạt động và tín hiệu sự cố, hỗ trợ người vận hành theo dõi hệ thống thuận tiện hơn.
Với thiết kế nhỏ gọn, lắp bên hông và dễ kết nối với mạch điều khiển, GVAD1010 được sử dụng phổ biến trong tủ điện công nghiệp, máy móc sản xuất và các hệ thống tự động hóa.
Hãy liên hệ ngay cho chúng tôi để mua được Phụ kiện CB Schneider chính hãng với giá cả tốt nhất.
