Rơ le bảo vệ động cơ Schneider phổ thông – EOCRSS và EOCRSSD
Trong nhóm Rơ le bảo vệ động cơ Schneider EOCR, hai dòng EOCRSS và EOCRSSD là những lựa chọn phổ thông, có thiết kế nhỏ gọn và cách cài đặt tương đối đơn giản. Thiết bị phù hợp với nhiều hệ thống động cơ, máy bơm, quạt, băng tải và máy móc công nghiệp.

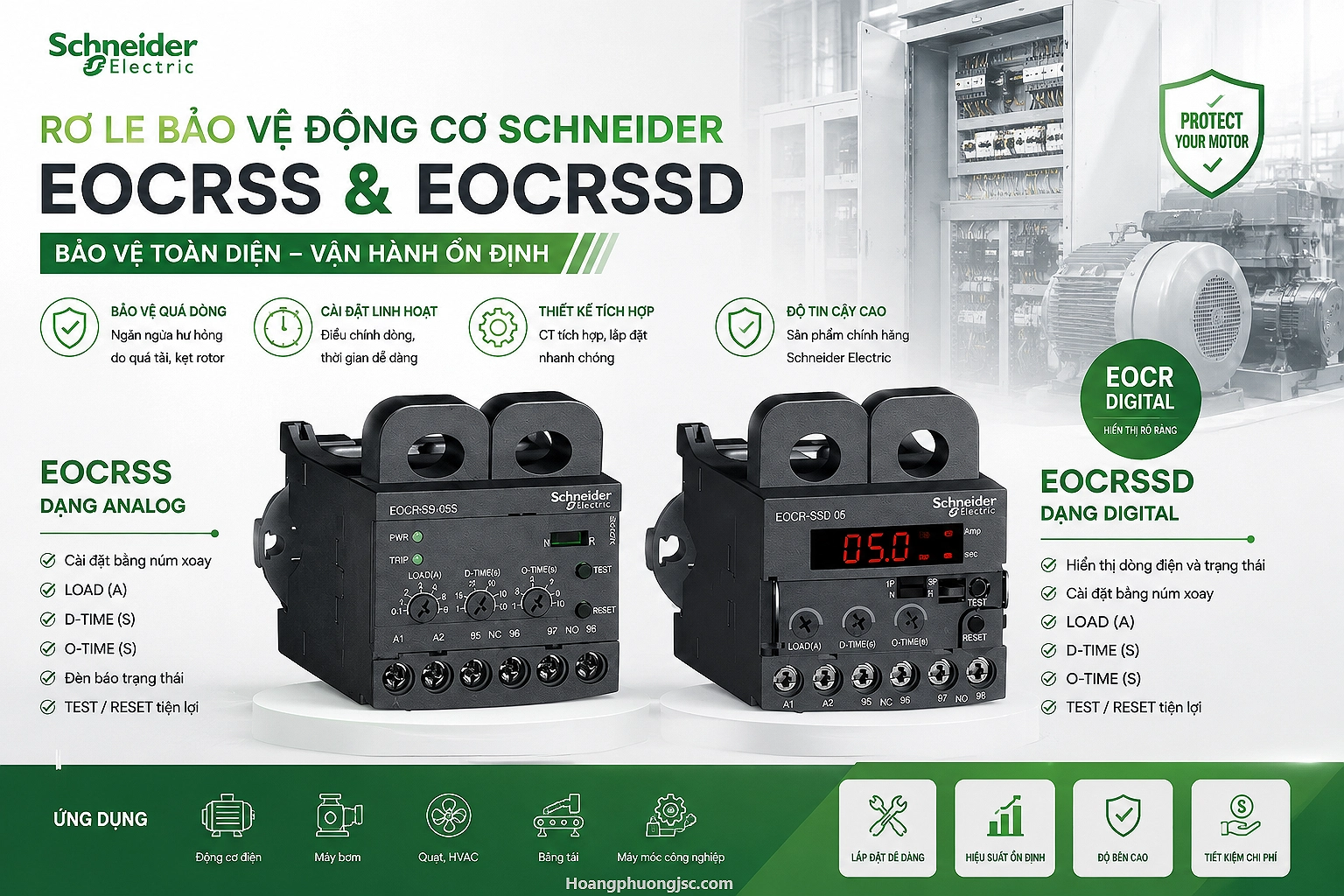

EOCRSS Schneider – Rơ le bảo vệ động cơ dạng Analog
EOCRSS Schneider thuộc nhóm rơ le điện tử bảo vệ quá dòng. Dòng tải của động cơ được đưa qua các lỗ CT tích hợp trên thiết bị. Nhờ đó, EOCR có thể giám sát dòng điện mà không cần đấu trực tiếp toàn bộ dòng tải qua các đầu cực điều khiển.
Trên mặt EOCRSS có các núm điều chỉnh chính:
- LOAD (A): cài đặt dòng bảo vệ.
- D-TIME: thời gian trễ khi khởi động.
- O-TIME: thời gian tác động khi xảy ra quá dòng.
- TEST: kiểm tra hoạt động.
- RESET: khôi phục trạng thái sau khi relay tác động.
- Đèn PWR/TRIP giúp nhận biết trạng thái vận hành.
Ưu điểm lớn của EOCRSS là cấu tạo đơn giản. Kỹ thuật viên có thể quan sát và điều chỉnh trực tiếp bằng núm xoay.
EOCRSSD Schneider – Phiên bản có hiển thị Digital
EOCRSSD phát triển theo hướng trực quan hơn. Điểm dễ nhận thấy trên ảnh là màn hình hiển thị ở mặt trước thiết bị.
Màn hình giúp người vận hành theo dõi thông tin thuận tiện hơn so với EOCRSS dạng analog. EOCRSSD vẫn giữ cách cài đặt bằng các núm LOAD, D-TIME và O-TIME, vì vậy không quá phức tạp khi thay thế hoặc nâng cấp từ dòng cơ bản.
So sánh EOCRSS và EOCRSSD
| Đặc điểm | EOCRSS | EOCRSSD |
|---|---|---|
| Dòng sản phẩm | EOCR điện tử | EOCR điện tử |
| Kiểu cài đặt | Núm xoay | Núm xoay |
| Hiển thị | Đèn trạng thái | Có màn hình Digital |
| Cài dòng LOAD | Có | Có |
| D-TIME | Có | Có |
| O-TIME | Có | Có |
| TEST/RESET | Có | Có |
| Theo dõi vận hành | Cơ bản | Trực quan hơn |
| Phù hợp | Ứng dụng phổ thông | Cần quan sát dòng thuận tiện |
Các mã dòng EOCRSS và dải dòng bảo vệ
| EOCRSS-05S |
Rơ le điện tử 0.5-6A, 24-240V AC/DC
|
| EOCRSS-30S |
Rơ le điện tử 3-30A, 24-240V AC/DC
|
| EOCRSS-60S |
Rơ le điện tử 5-60A, 24-240V AC/DC
|
| EOCRSS-05W |
Rơ le điện tử 0.5-6A, 340-440VAC
|
| EOCRSS-30W |
Rơ le điện tử 3-30A, 340-440VAC
|
| EOCRSS-60W |
Rơ le điện tử 5-60A, 340-440VAC
|
Các mã dòng EOCRSSD và dải dòng bảo vệ
| Mã hàng | Dải dòng điện | Điện áp hoạt động | Đặc điểm cơ khí | Chức năng bảo vệ |
| EOCRSSD-05S | 0.5 – 6A | 24 – 240V AC/DC | Lỗ xuyên dây phía bên trên | Quá dòng, Mất pha, Kẹt rotor (Có màn hình LED) |
| EOCRSSD-30S | 3 – 30A | 24 – 240V AC/DC | Lỗ xuyên dây phía bên trên | Quá dòng, Mất pha, Kẹt rotor (Có màn hình LED) |
| EOCRSSD-60S | 10 – 60A | 24 – 240V AC/DC | Lỗ xuyên dây phía bên trên | Quá dòng, Mất pha, Kẹt rotor (Có màn hình LED) |
| EOCRSSD-05W | 0.5 – 6A | 380 – 440VAC | Lỗ xuyên dây phía bên trên | Quá dòng, Mất pha, Kẹt rotor (Có màn hình LED) |
| EOCRSSD-30W | 3 – 30A | 380 – 440VAC | Lỗ xuyên dây phía bên trên | Quá dòng, Mất pha, Kẹt rotor (Có màn hình LED) |
| EOCRSSD-60W | 10 – 60A | 380 – 440VAC | Lỗ xuyên dây phía bên trên | Quá dòng, Mất pha, Kẹt rotor (Có màn hình LED) |
Nên chọn EOCRSS hay EOCRSSD?
Nếu hệ thống chỉ cần một rơ le bảo vệ động cơ Schneider đơn giản, dễ cài đặt, EOCRSS là lựa chọn đáng chú ý.
Nếu muốn theo dõi thông số trực quan hơn, có thể ưu tiên EOCRSSD Digital Schneider. Dòng này vẫn giữ cách vận hành quen thuộc nhưng bổ sung khả năng hiển thị.
Ứng dụng của EOCRSS và EOCRSSD
Hai dòng EOCR này có thể được sử dụng trong mạch điều khiển động cơ kết hợp với contactor. Khi phát hiện tình trạng bất thường theo ngưỡng cài đặt, relay bảo vệ tác động vào mạch điều khiển để ngắt contactor.
Các ứng dụng thường gặp gồm máy bơm nước, quạt công nghiệp, băng tải, máy nén, hệ thống HVAC và các động cơ trong dây chuyền sản xuất.
Mua EOCRSS và EOCRSSD Schneider chính hãng ở đâu?
Hoàng Phương JSC cung cấp các dòng Rơ le điện tử EOCR Schneider, trong đó có EOCRSS, EOCRSSD và nhiều dòng EOCR Digital phục vụ hệ thống bảo vệ động cơ.
✓ Rơ le EOCR Schneider chính hãng
✓ EOCRSS và EOCRSSD
✓ Đa dạng dải dòng và phiên bản
✓ Hỗ trợ lựa chọn theo công suất động cơ
✓ Tư vấn kỹ thuật và hướng dẫn cài đặt
✓ Hỗ trợ dự án, nhà máy và tủ điện
✓ Giao hàng toàn quốc
Website: Hoangphuongjsc.com
Liên hệ Hoàng Phương JSC để được tư vấn lựa chọn EOCRSS, EOCRSSD và rơ le bảo vệ động cơ Schneider phù hợp với từng ứng dụng.
