Biến dòng 3 pha KDE – CT đo lường 3 pha từ 75/5A đến 800/5A
Biến dòng 3 pha KDE là dòng máy biến dòng đo lường được thiết kế để đo đồng thời dòng điện trên ba pha trong hệ thống điện. Thay vì bố trí ba CT rời, thiết bị tích hợp ba vị trí đo trong cùng một cụm, giúp tiết kiệm không gian, thuận tiện đấu nối và tạo bố cục gọn hơn trong tủ điện. Theo danh mục KDE, dòng sản phẩm gồm KDE03, KDE13, KDE23, KDE43, KDE63 và KDE83, với tỷ số biến dòng từ 75/5A đến 800/5A. Tùy model và tỷ số, sản phẩm có các cấp chính xác và tải thứ cấp khác nhau để đáp ứng nhu cầu đo lường. Biến dòng KDE 3 pha phù hợp với tủ phân phối, hệ thống giám sát điện, đồng hồ đo điện đa năng và nhiều ứng dụng công nghiệp. Khách hàng tại Hà Nội, TP.HCM và toàn quốc có thể lựa chọn model theo dòng sơ cấp, cấp chính xác và kích thước lắp đặt thực tế.
Biến dòng 3 pha KDE là gì?
Biến dòng 3 pha KDE là máy biến dòng đo lường – Current Transformer (CT) dành cho hệ thống điện ba pha.
Điểm nổi bật của thiết kế này là ba vị trí đo dòng được bố trí trong một cụm CT duy nhất. Ba dây dẫn của ba pha được đưa qua ba cửa sổ tương ứng.
Về chức năng đo lường, thiết bị thực hiện nhiệm vụ biến đổi dòng điện sơ cấp lớn thành dòng thứ cấp tiêu chuẩn. Các model trong bảng KDE anh gửi đều sử dụng tỷ số có dòng thứ cấp 5A, ví dụ:
100/5A, 200/5A, 300/5A, 400/5A hoặc 800/5A.
Nhờ vậy, tín hiệu thứ cấp có thể được đưa tới thiết bị đo phù hợp trong hệ thống.
Ưu điểm của CT 3 pha KDE
So với phương án bố trí ba biến dòng đơn riêng biệt, biến dòng KDE 3 pha có ưu thế về sự gọn gàng trong thiết kế tủ.
Một cụm thiết bị đảm nhiệm vị trí của ba CT giúp giảm số lượng thiết bị rời, thuận tiện bố trí và quản lý dây đấu nối.
Thiết kế này phù hợp với những tủ điện cần tối ưu diện tích nhưng vẫn cần đo đủ dòng điện ba pha.
Một số lợi thế đáng chú ý gồm:
- Tích hợp đo dòng cho cả ba pha.
- Giảm không gian bố trí CT trong tủ.
- Đấu nối tập trung và dễ nhận biết.
- Nhiều tỷ số từ 75/5A đến 800/5A.
- Có các model cho nhiều kích thước dây dẫn.
- Phù hợp cho hệ thống đo lường điện ba pha.
- Các sản phẩm trong bảng KDE ghi xuất xứ Việt Nam.

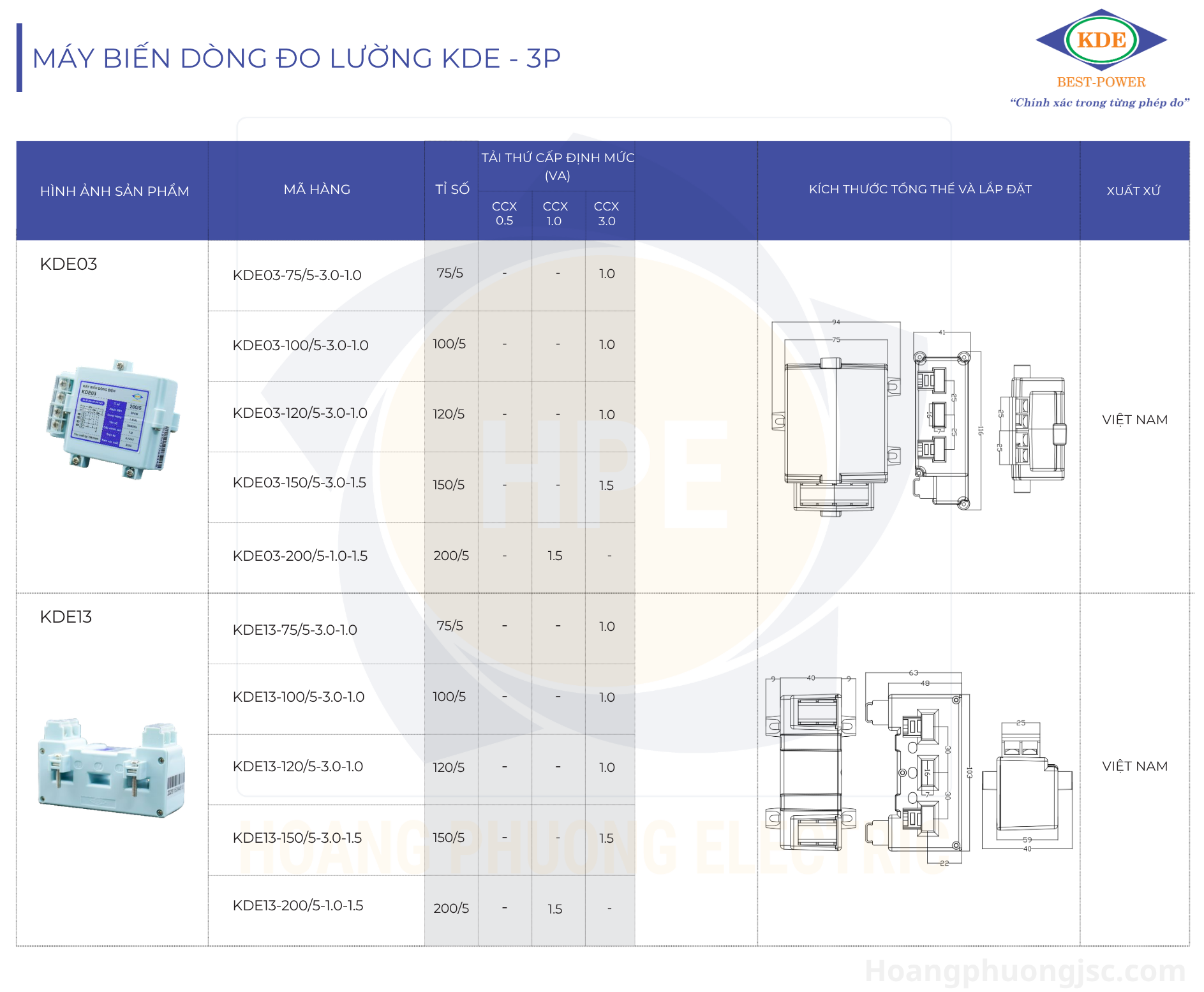

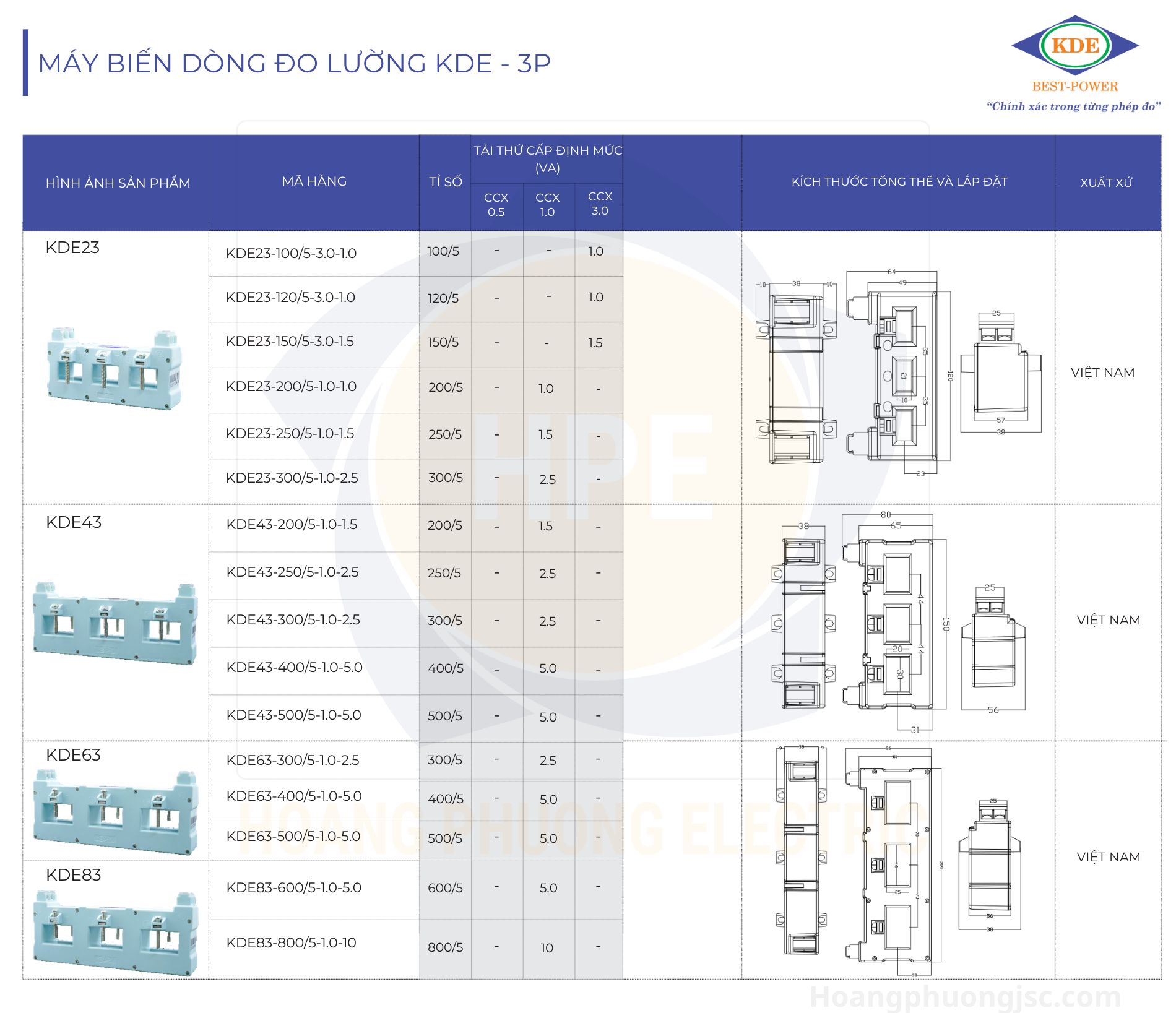

Các dòng biến dòng 3 pha KDE
Danh mục Máy biến dòng đúc Module 3 pha gồm 6 nhóm chính:
| Model | Dải tỷ số | Cấp chính xác theo bảng | Tải thứ cấp |
|---|---|---|---|
| KDE03 | 75/5–200/5A | 3.0 / 1.0 | 1–1.5VA |
| KDE13 | 75/5–200/5A | 3.0 / 1.0 | 1–1.5VA |
| KDE23 | 100/5–300/5A | 3.0 / 1.0 | 1–2.5VA |
| KDE43 | 200/5–500/5A | 1.0 | 1.5–5VA |
| KDE63 | 300/5–500/5A | 1.0 | 2.5–5VA |
| KDE83 | 600/5–800/5A | 1.0 | 5–10VA |
Như vậy, dòng sản phẩm bao phủ khá rộng từ CT 3 pha 75A đến CT 3 pha 800A.
KDE03 – Biến dòng 3 pha 75A đến 200A
KDE03 có các mã:
| Mã hàng | Tỷ số | CCX | Tải |
|---|---|---|---|
| KDE03-75/5-3.0-1.0 | 75/5A | 3.0 | 1VA |
| KDE03-100/5-3.0-1.0 | 100/5A | 3.0 | 1VA |
| KDE03-120/5-3.0-1.0 | 120/5A | 3.0 | 1VA |
| KDE03-150/5-3.0-1.5 | 150/5A | 3.0 | 1.5VA |
| KDE03-200/5-1.0-1.5 | 200/5A | 1.0 | 1.5VA |
KDE03 phù hợp với nhóm tìm kiếm như biến dòng 3 pha 75/5A, CT 3 pha 100/5A, biến dòng 120/5A, CT KDE 150/5A hoặc biến dòng 3 pha 200/5A.
KDE13 – CT 3 pha 75/5A đến 200/5A
KDE13 cũng bao phủ dải dòng nhỏ:
75/5A – 100/5A – 120/5A – 150/5A – 200/5A.
Trong đó:
- 75/5A: CCX 3.0 – 1VA.
- 100/5A: CCX 3.0 – 1VA.
- 120/5A: CCX 3.0 – 1VA.
- 150/5A: CCX 3.0 – 1.5VA.
- 200/5A: CCX 1.0 – 1.5VA.
Mặc dù KDE03 và KDE13 có nhiều tỷ số giống nhau, hình dáng và kích thước lắp đặt khác nhau. Vì vậy cần đối chiếu bản vẽ kỹ thuật trước khi chọn.
KDE23 – Biến dòng KDE 3 pha 100A–300A
KDE23 mở rộng dải dòng đến 300A:
| Tỷ số | CCX | Tải |
|---|---|---|
| 100/5A | 3.0 | 1VA |
| 120/5A | 3.0 | 1VA |
| 150/5A | 3.0 | 1.5VA |
| 200/5A | 1.0 | 1VA |
| 250/5A | 1.0 | 1.5VA |
| 300/5A | 1.0 | 2.5VA |
Đây là nhóm có thể hướng tới các truy vấn chuyên môn như CT 3 pha 200/5A, biến dòng 3 pha 250/5A và biến dòng KDE 300/5A.
KDE43 – Biến dòng 3 pha 200A đến 500A
KDE43 gồm:
200/5A – 250/5A – 300/5A – 400/5A – 500/5A.
Theo bảng KDE:
- 200/5A: CCX 1.0 – 1.5VA.
- 250/5A: CCX 1.0 – 2.5VA.
- 300/5A: CCX 1.0 – 2.5VA.
- 400/5A: CCX 1.0 – 5VA.
- 500/5A: CCX 1.0 – 5VA.
KDE43 phù hợp với nhóm dòng trung bình thường gặp trong tủ điện phân phối.
KDE63 – CT đo dòng 3 pha 300A–500A
KDE63 có ba tỷ số chính:
300/5A – 400/5A – 500/5A.
Tải thứ cấp tương ứng là 2.5VA, 5VA và 5VA, với cấp chính xác 1.0 theo bảng sản phẩm.
KDE63 có kích thước khác KDE43. Vì vậy khi cùng cần CT 400/5A hoặc 500/5A, kỹ sư nên kiểm tra kích thước dây dẫn và không gian lắp đặt trước khi quyết định model.
KDE83 – Biến dòng 3 pha 600/5A và 800/5A
Đối với hệ thống có dòng điện lớn hơn, KDE có dòng KDE83:
KDE83-600/5-1.0-5.0: tỷ số 600/5A, CCX 1.0, tải 5VA.
KDE83-800/5-1.0-10: tỷ số 800/5A, CCX 1.0, tải 10VA.
Đây là hai lựa chọn đáng chú ý cho người đang tìm biến dòng 3 pha 600/5A, CT 600A, biến dòng 800/5A hoặc CT KDE 800A.
Bảng chọn nhanh biến dòng 3 pha KDE theo dòng điện
| Nhu cầu tìm kiếm | Model KDE có tỷ số tương ứng |
|---|---|
| Biến dòng 3 pha 75/5A | KDE03, KDE13 |
| CT 3 pha 100/5A | KDE03, KDE13, KDE23 |
| Biến dòng 120/5A | KDE03, KDE13, KDE23 |
| CT KDE 150/5A | KDE03, KDE13, KDE23 |
| Biến dòng 3 pha 200/5A | KDE03, KDE13, KDE23, KDE43 |
| CT 3 pha 250/5A | KDE23, KDE43 |
| Biến dòng KDE 300/5A | KDE23, KDE43, KDE63 |
| Biến dòng 3 pha 400/5A | KDE43, KDE63 |
| CT 3 pha 500/5A | KDE43, KDE63 |
| Biến dòng KDE 600/5A | KDE83 |
| Biến dòng 3 pha 800/5A | KDE83 |
Tìm hiểu chi tiết Catalog biến dòng 3 pha KDE và Bảng giá Biến dòng KDE mới nhất
Biến dòng 3 pha khác gì dùng 3 biến dòng 1 pha?
Về mục tiêu đo lường, cả hai phương án đều có thể phục vụ việc lấy tín hiệu dòng điện trên ba pha khi được thiết kế và đấu nối phù hợp.
Khác biệt dễ nhận thấy nằm ở kết cấu cơ khí.
Phương án CT rời sử dụng ba biến dòng riêng. Mỗi CT được lắp cho một pha.
Biến dòng 3 pha KDE tích hợp ba vị trí CT trong cùng một thân thiết bị. Giải pháp này giúp thiết kế gọn hơn và có thể thuận tiện khi lắp trong tủ điện có không gian hạn chế.
Tuy nhiên, không nên lựa chọn chỉ dựa trên yếu tố “gọn”.
Cần kiểm tra tỷ số, cấp chính xác, tải VA, kích thước dây dẫn, khoảng cách giữa ba pha và kích thước lắp đặt.
Ứng dụng của biến dòng KDE 3 pha
Biến dòng 3 pha có thể được sử dụng trong các hệ thống cần thu nhận dòng điện của ba pha để phục vụ đo lường và giám sát.
Các ứng dụng thường gặp gồm tủ điện phân phối, tủ MSB, MDB, DB, hệ thống giám sát năng lượng, đồng hồ đo điện đa năng, đồng hồ ampe và hệ thống quản lý điện năng.
Trong các tủ điện cần bố trí nhiều thiết bị, thiết kế ba pha tích hợp giúp giảm số lượng thân CT riêng biệt.
Với hệ thống điện nhà máy, tòa nhà, trung tâm thương mại hoặc dây chuyền sản xuất, CT có thể đóng vai trò cung cấp tín hiệu dòng cho thiết bị đo tương thích.
Cách chọn biến dòng 3 pha KDE
Không nên lựa chọn CT chỉ dựa vào dòng tải. Cần đối chiếu đồng thời:
Dòng sơ cấp → tỷ số CT → dòng thứ cấp → cấp chính xác → tải VA → kích thước dây dẫn → khoảng cách pha → kích thước CT → thiết bị đo kết nối.
Ví dụ hệ thống có dòng làm việc phù hợp với CT 400/5A thì danh mục có cả KDE43-400/5-1.0-5.0 và KDE63-400/5-1.0-5.0.
Hai model có cùng tỷ số và thông số CCX/VA trong bảng nhưng kích thước cơ khí khác nhau.
Do đó, bản vẽ kích thước là yếu tố rất quan trọng khi lựa chọn.
Mua biến dòng 3 pha KDE ở đâu?
Khách hàng cần mua Biến dòng 3 pha KDE có thể liên hệ Thiết bị điện Hoàng Phương để được hỗ trợ chọn đúng tỷ số và mã sản phẩm theo từng hệ thống điện. Hoàng Phương tư vấn kỹ thuật, đối chiếu thông số và hỗ trợ giao hàng tại Hà Nội, TP.HCM và toàn quốc.
Với dự án hoặc tủ điện đã có sẵn, khách hàng nên cung cấp thêm dòng tải, kích thước dây dẫn, khoảng cách giữa ba pha, thiết bị đo sử dụng và hình ảnh vị trí lắp CT để việc lựa chọn model chính xác hơn.
