Đồng hồ đo điện đa chức năng KDE là giải pháp đo lường và giám sát nhiều thông số điện trên cùng một thiết bị. Sản phẩm có thể theo dõi điện áp V, dòng điện A, tần số Hz, hệ số công suất PF, công suất kW, kVA, kVAr và điện năng kWh tùy từng model. Danh mục KDE gồm các dòng KDE383A, KDE383AC, KDE81L, KDE81LC, KDE61, KDE61C, KDE85 và KDE85C, đáp ứng nhiều yêu cầu đo lường trong tủ điện. Một số phiên bản hỗ trợ truyền thông RS485 Modbus, thuận tiện kết nối hệ thống giám sát. Đồng hồ phù hợp cho tủ MSB, MDB, DB, tủ điều khiển, nhà máy và hệ thống quản lý năng lượng. Khi kết hợp với biến dòng CT KDE, người dùng có thể thiết lập tỷ số CT phù hợp với dòng điện thực tế của hệ thống.

Đồng hồ đo điện đa chức năng KDE là gì?

Đồng hồ đo điện đa chức năng KDE là thiết bị đo điện tử tích hợp nhiều phép đo trên cùng một mặt hiển thị. Thay vì phải bố trí riêng đồng hồ Volt, Ampe, Hz, PF và công suất, người thiết kế tủ có thể sử dụng một đồng hồ đa năng để giảm số lượng thiết bị trên mặt tủ.

Tùy model, đồng hồ KDE có khả năng đo các thông số như:

• Điện áp V, dòng điện A, tần số Hz.
• Hệ số công suất PF.
• Công suất tác dụng kW.
• Công suất biểu kiến kVA.
• Công suất phản kháng kVAr.
• Điện năng kWh, kVArh, kVAh.
• Thông số từng pha, trung bình hoặc tổng ba pha.
• Kết nối truyền thông trên các phiên bản có hỗ trợ.

Nhờ đó, đồng hồ đa năng KDE phù hợp với cả nhu cầu đo điện thông thường và các hệ thống cần thu thập dữ liệu điện năng tập trung.

Các dòng đồng hồ đo điện đa chức năng KDE

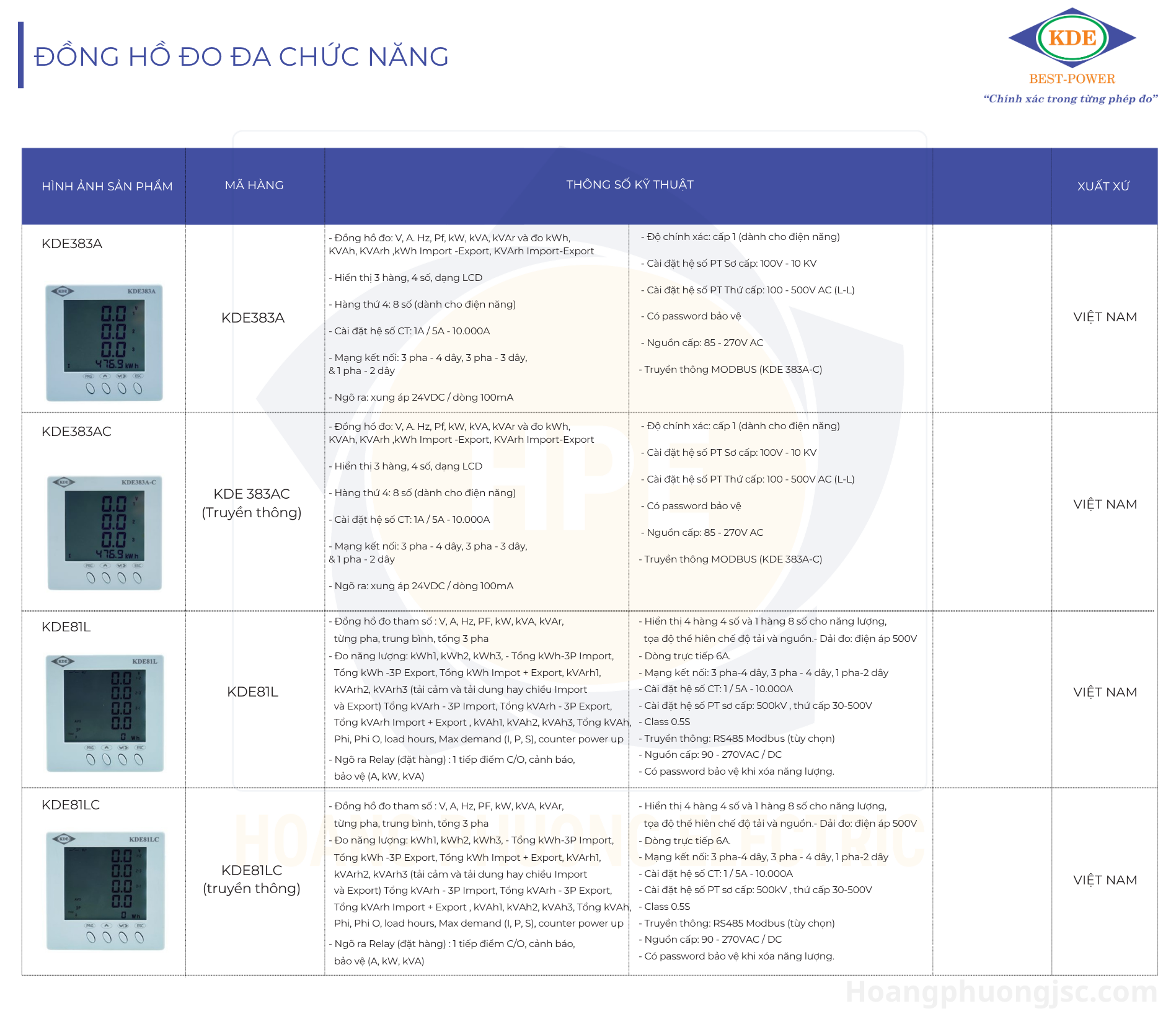

Theo bảng thông số KDE, nhóm sản phẩm hiện có nhiều phiên bản. Các model có hậu tố C được sử dụng cho phiên bản có chức năng truyền thông.

Đồng hồ KDE383A và KDE383AC

KDE383A là dòng đồng hồ LCD đa chức năng. Thiết bị hỗ trợ đo V, A, Hz, PF, kW, kVA, kVAr và các đại lượng điện năng như kWh, kVAh, kVArh.

Theo bảng thông số, thiết bị có khả năng cài đặt hệ số CT 1A/5A – 10.000A. Hệ số PT sơ cấp có thể cài đặt trong phạm vi 100V – 10kV, trong khi PT thứ cấp nằm trong khoảng 100 – 500V AC (L-L).

Thiết bị hỗ trợ các mạng:

3 pha 4 dây, 3 pha 3 dây và 1 pha 2 dây.

Phiên bản KDE383AC bổ sung khả năng truyền thông Modbus, phù hợp với hệ thống cần thu thập dữ liệu từ xa.

Đồng hồ KDE81L và KDE81LC

KDE81L là dòng đồng hồ đa chức năng có khả năng theo dõi nhiều thông số điện và điện năng của hệ thống.

Ngoài V, A, Hz, PF, kW, kVA và kVAr, thiết bị còn hỗ trợ nhiều đại lượng năng lượng Import/Export. Điều này phù hợp với các ứng dụng cần theo dõi chiều nhận và phát năng lượng.

Theo bảng thông số KDE, dòng này hỗ trợ:

CT: 1/5A – 10.000A
PT sơ cấp: đến 500kV
PT thứ cấp: 30–500V
Cấp chính xác: Class 0.5S

Phiên bản KDE81LC hỗ trợ RS485 Modbus, thuận tiện kết nối với hệ thống giám sát điện năng.

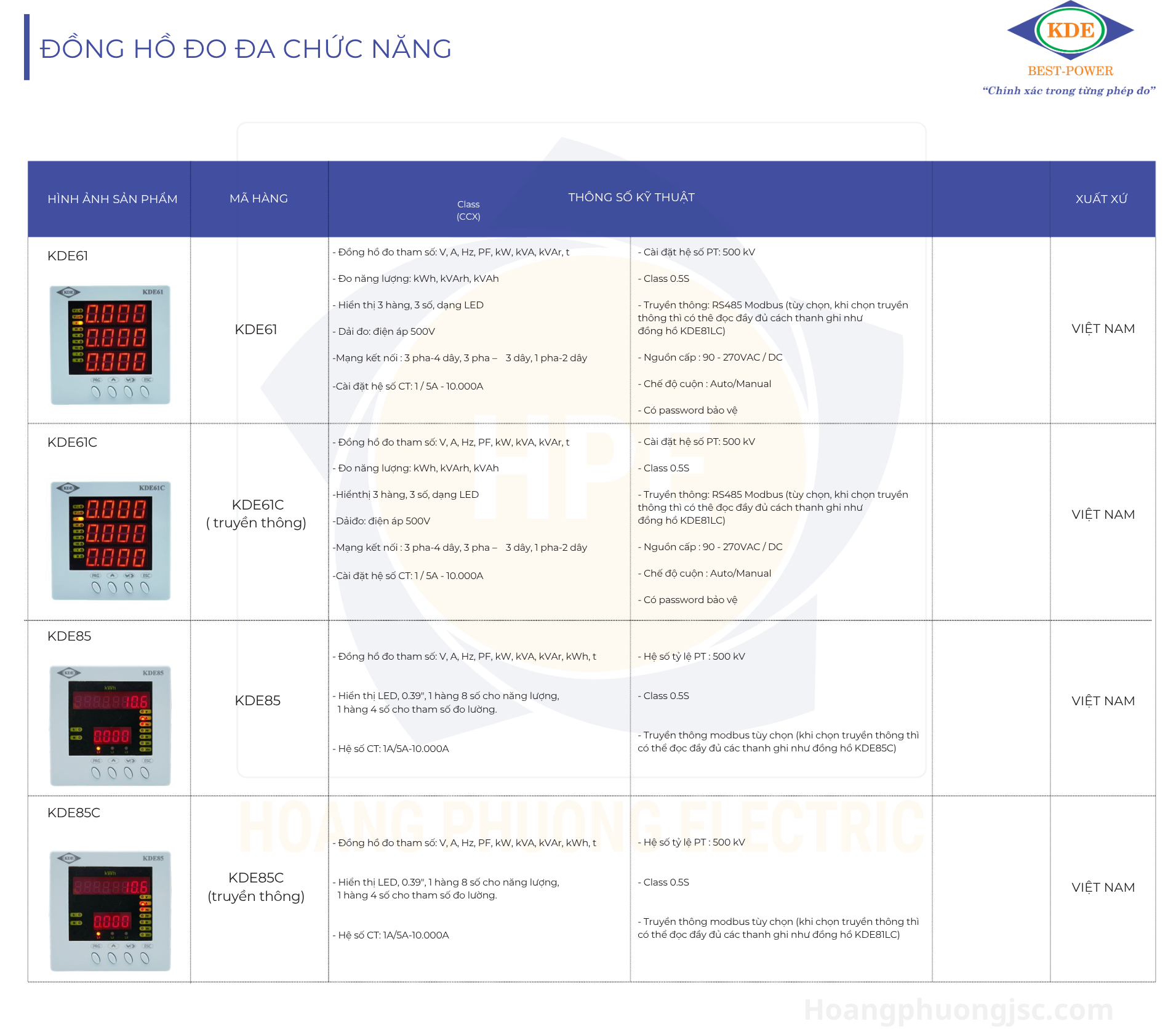

Đồng hồ KDE61 và KDE61C

KDE61 sử dụng màn hình LED, giúp người vận hành dễ quan sát nhiều giá trị điện trên mặt tủ.

Thiết bị đo V, A, Hz, PF, kW, kVA, kVAr và các đại lượng năng lượng kWh, kVArh, kVAh. Dải đo điện áp theo bảng thông số là 500V.

KDE61 hỗ trợ mạng 3 pha 4 dây, 3 pha 3 dây và 1 pha 2 dây. Hệ số CT có thể cài đặt từ 1/5A đến 10.000A.

Phiên bản KDE61C bổ sung RS485 Modbus để phục vụ nhu cầu truyền dữ liệu về hệ thống quản lý.

Đồng hồ KDE85 và KDE85C

KDE85 sử dụng màn hình LED và hỗ trợ các thông số V, A, Hz, PF, kW, kVA, kVAr, kWh cùng các đại lượng liên quan.

Theo thông số trên bảng KDE, thiết bị có:

Hệ số CT: 1A/5A – 10.000A
Hệ số PT: 500kV
Cấp chính xác: Class 0.5S

Model KDE85C là phiên bản có tùy chọn truyền thông, phù hợp cho các hệ thống cần kết nối đồng hồ với thiết bị quản lý hoặc giám sát trung tâm.

Ứng dụng của đồng hồ đo điện đa chức năng KDE

Đồng hồ KDE có thể được bố trí tại nhiều vị trí trong hệ thống điện như tủ tổng MSB, tủ MDB, tủ DB, tủ phân phối, tủ điều khiển máy, tủ điện nhà xưởng và hệ thống quản lý năng lượng.

Đối với các hệ thống dòng điện lớn, đồng hồ được kết hợp với biến dòng KDE. Ví dụ, hệ thống có CT 400/5A, 800/5A, 1000/5A hoặc 2000/5A cần cài đúng tỷ số CT trên đồng hồ để giá trị hiển thị tương ứng với dòng điện sơ cấp.

Đây cũng là lý do đồng hồ đa năng và biến dòng CT thường được lựa chọn đồng bộ khi thiết kế hệ thống đo lường.

Vì sao nên dùng đồng hồ đa chức năng thay cho nhiều đồng hồ riêng?

Ưu điểm đáng chú ý là khả năng tích hợp nhiều phép đo trong một thiết bị. Mặt tủ vì vậy gọn hơn và người vận hành có thể theo dõi nhiều đại lượng tại cùng một vị trí.

Với phiên bản truyền thông, dữ liệu còn có thể được đưa về hệ thống giám sát. Giải pháp này phù hợp với nhà máy, tòa nhà, trung tâm thương mại, hệ thống điện công nghiệp và các dự án cần quản lý điện năng.

Tìm hiểu chi tiết Catalog đồng hồ đo đa năng KDE và Bảng giá Đồng hồ đo KDE mới nhất

Chọn đồng hồ KDE383A, KDE81L, KDE61 hay KDE85?

Việc lựa chọn nên căn cứ vào yêu cầu đo lường thực tế. Nếu chỉ cần quan sát thông số tại mặt tủ, có thể lựa chọn phiên bản tiêu chuẩn. Khi dự án yêu cầu kết nối hệ thống quản lý, nên xem xét các phiên bản KDE383AC, KDE81LC, KDE61C hoặc KDE85C.

Ngoài model đồng hồ, cần xác định thêm điện áp hệ thống, sơ đồ đấu dây, tỷ số CT, tỷ số PT, yêu cầu cấp chính xác và nhu cầu truyền thông.
