Đồng hồ đo điện áp, đo dòng điện và chuyển mạch Volt – Ampe KDE

Đồng hồ đo điện KDE là dòng thiết bị đo lường được sử dụng trong tủ điện công nghiệp, giúp theo dõi trực quan các thông số dòng điện và điện áp của hệ thống. Danh mục sản phẩm gồm đồng hồ Ampe KDE, đồng hồ Volt KDE, đồng hồ kim 96×96mm, chuyển mạch Ampe và chuyển mạch Volt KDE. Thiết bị phù hợp lắp trên tủ MSB, MDB, DB, tủ phân phối, tủ điều khiển và nhiều hệ thống điện công nghiệp. Đồng hồ kim KDE có mặt hiển thị rõ ràng, thuận tiện quan sát trong quá trình vận hành. Với hệ thống ba pha, có thể kết hợp đồng hồ với chuyển mạch Volt – Ampe KDE để lựa chọn vị trí đo, giúp bố trí mặt tủ gọn hơn. Riêng đồng hồ đo dòng có thể phối hợp với biến dòng CT KDE theo tỷ số phù hợp, tạo thành giải pháp đo lường đồng bộ cho hệ thống điện.

Đồng hồ đo điện KDE là gì?

Đồng hồ đo điện KDE là nhóm thiết bị phục vụ đo lường và quan sát các thông số điện trên mặt tủ điện. Theo danh mục KDE, nhóm sản phẩm này gồm đồng hồ kim đo dòng điện, đồng hồ kim đo điện áp, chuyển mạch Volt và chuyển mạch Ampe.

Các thiết bị có thiết kế dạng lắp mặt tủ, giúp người vận hành quan sát thông số hoặc lựa chọn đại lượng cần đo. Đây là giải pháp phù hợp với tủ phân phối điện, tủ MSB, MDB, DB, tủ điều khiển và nhiều hệ thống điện công nghiệp.

Các dòng đồng hồ và chuyển mạch KDE

Đồng hồ Ampe KDE – đo dòng điện

Đồng hồ Ampe KDE hay Ampe kế KDE dùng để hiển thị giá trị dòng điện bằng kim chỉ thị. Mặt đồng hồ có thang chia trực quan, phù hợp cho việc quan sát nhanh tình trạng dòng điện của hệ thống.

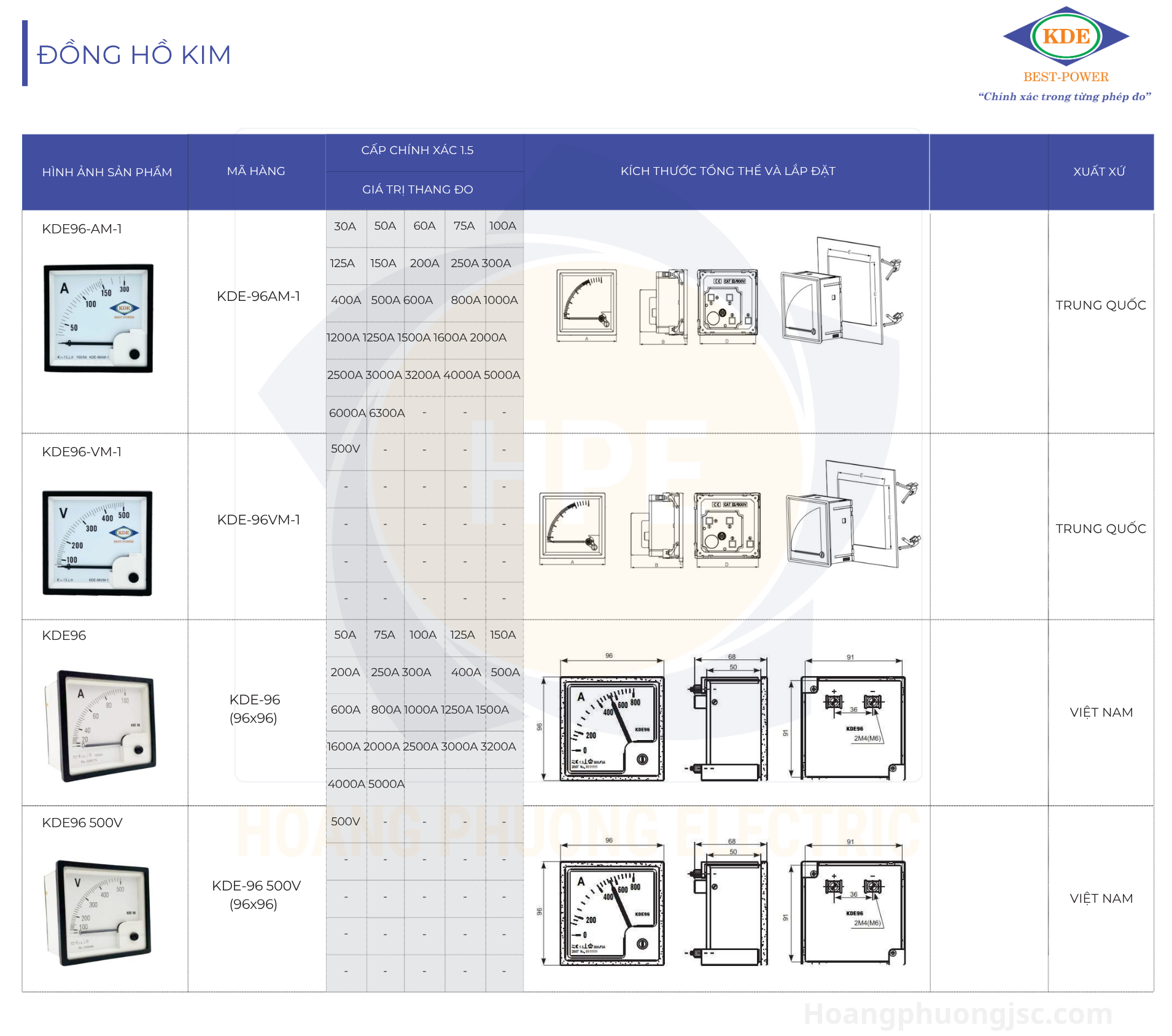

Theo bảng sản phẩm KDE, dòng KDE96-AM-1 có cấp chính xác 1.5 và nhiều giá trị thang đo:

30A, 50A, 60A, 75A, 100A, 125A, 150A, 200A, 250A, 300A, 400A, 500A, 600A, 800A, 1000A, 1200A, 1250A, 1500A, 1600A, 2000A, 2500A, 3000A, 3200A, 4000A, 5000A, 6000A và 6300A.

Ngoài ra, KDE còn có dòng KDE-96 kích thước 96×96mm, với các thang đo từ 50A đến 5000A theo bảng thông số.

Trong hệ thống có dòng điện lớn, đồng hồ Ampe thường được phối hợp với biến dòng CT có tỷ số phù hợp để phục vụ đo lường.

Đồng hồ Volt KDE – đo điện áp

Đồng hồ Volt KDE là Volt kế dạng kim dùng để quan sát điện áp của hệ thống. Trong bảng sản phẩm có hai dòng đáng chú ý:

• KDE96-VM-1: thang đo 500V.
• KDE-96 500V: kích thước mặt 96×96mm, thang đo 500V.

Thiết kế analog giúp người vận hành dễ quan sát xu hướng tăng hoặc giảm điện áp ngay trên mặt tủ.

Đồng hồ Volt KDE phù hợp với tủ phân phối, tủ tổng, tủ điều khiển và các hệ thống cần hiển thị điện áp trực tiếp tại tủ.

Chuyển mạch Volt KDE

Chuyển mạch Volt KDE cho phép người vận hành xoay núm để lựa chọn vị trí điện áp cần kiểm tra. Nhờ đó, một đồng hồ Volt có thể được sử dụng để quan sát nhiều giá trị điện áp trong hệ thống thay vì bố trí nhiều đồng hồ riêng biệt.

Theo danh mục hiện có:

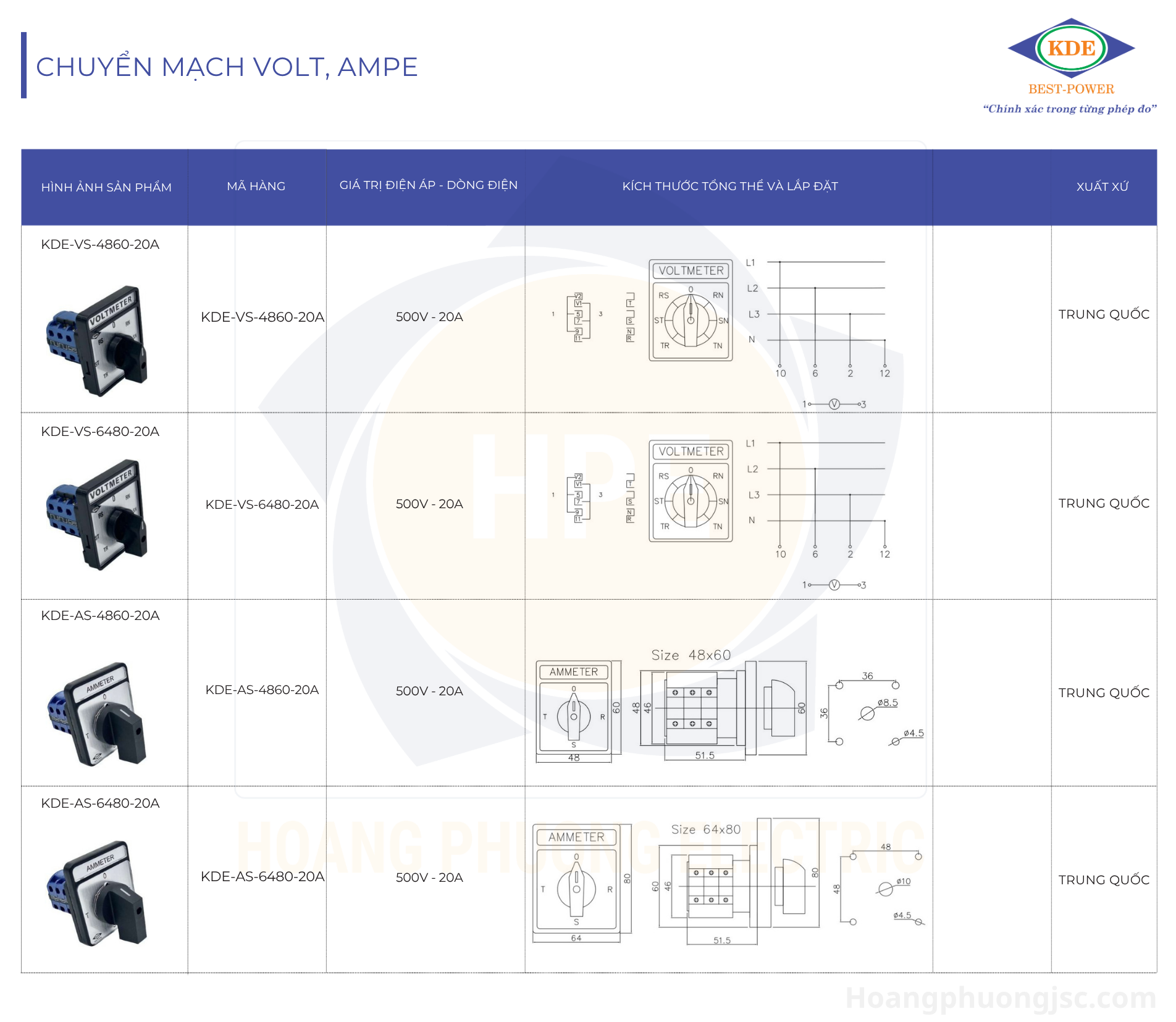

Sơ đồ trong catalogue thể hiện chuyển mạch Volt làm việc với hệ thống L1, L2, L3 và N, phù hợp cho việc lựa chọn các vị trí đo điện áp trên hệ thống nhiều pha.

Chuyển mạch Ampe KDE

Bên cạnh chuyển mạch Volt, KDE còn có chuyển mạch Ampe dùng để lựa chọn vị trí đo dòng điện.

Các mã trong danh mục gồm:

Khi thiết kế tủ điện 3 pha, chuyển mạch Ampe giúp người vận hành lựa chọn pha cần theo dõi trên cùng hệ thống hiển thị. Cách bố trí này giúp mặt tủ gọn hơn và thuận tiện khi kiểm tra vận hành.

Đồng hồ Ampe – Volt KDE dùng ở đâu?

Nhóm đồng hồ đo điện KDE và chuyển mạch KDE có thể được bố trí trong nhiều loại tủ điện như MSB, MDB, DB, tủ phân phối, tủ điều khiển, tủ máy, tủ bù công suất phản kháng và các hệ thống đo lường điện công nghiệp.

Đặc biệt, khi kết hợp biến dòng KDE + đồng hồ Ampe KDE + chuyển mạch Ampe KDE, người thiết kế có thể xây dựng hệ thống giám sát dòng điện phù hợp cho tủ điện 3 pha.

Tương tự, đồng hồ Volt KDE + chuyển mạch Volt KDE hỗ trợ lựa chọn và quan sát điện áp tại các vị trí cần thiết.

Ưu điểm của đồng hồ kim và chuyển mạch KDE

Thiết bị hướng đến cách bố trí truyền thống, trực quan trên mặt tủ điện. Đồng hồ kim giúp quan sát nhanh giá trị đo, trong khi chuyển mạch dạng núm xoay giúp lựa chọn vị trí cần kiểm tra.

KDE cũng có nhiều lựa chọn về thang đo dòng điện, kích thước đồng hồ và kích thước chuyển mạch. Vì vậy, kỹ sư có thể lựa chọn thiết bị theo thiết kế tủ và yêu cầu đo lường thực tế.

Cách chọn đồng hồ Ampe KDE

Khi chọn Ampe kế KDE, cần xác định dòng điện của hệ thống và phương án sử dụng biến dòng CT.

Ví dụ, nếu hệ thống sử dụng CT có đầu ra thứ cấp 5A, tỷ số CT và thang hiển thị của đồng hồ cần được lựa chọn đồng bộ. Không nên chỉ dựa vào dòng tải để chọn đồng hồ mà bỏ qua tỷ số biến dòng.

Đối với hệ thống 3 pha cần tiết kiệm không gian mặt tủ, có thể cân nhắc phương án một đồng hồ Ampe kết hợp chuyển mạch Ampe.

Cách chọn đồng hồ Volt và chuyển mạch Volt KDE

Với mạch đo điện áp, trước tiên cần xác định điện áp hệ thống và sơ đồ cần quan sát. Danh mục KDE trong bảng trên có đồng hồ Volt thang 500V và chuyển mạch Volt 500V – 20A.

Nếu cần kiểm tra nhiều vị trí điện áp trên hệ thống ba pha, chuyển mạch Volt giúp giảm số lượng thiết bị hiển thị phải bố trí trên mặt tủ.

Mua đồng hồ đo điện và chuyển mạch KDE ở đâu?

Khách hàng cần Đồng hồ đo điện KDE: đồng hồ Ampe KDE, đồng hồ Volt KDE hoặc chuyển mạch Volt – Ampe KDE có thể liên hệ Thiết bị điện Hoàng Phương để được hỗ trợ chọn mã, thang đo và thiết bị phù hợp với tủ điện.

Hỗ trợ khách hàng tại Hà Nội, TP.HCM và giao hàng toàn quốc.

Thông tin mua hàng: Hoangphuongjsc.com – Thiết bị điện Hoàng Phương.
