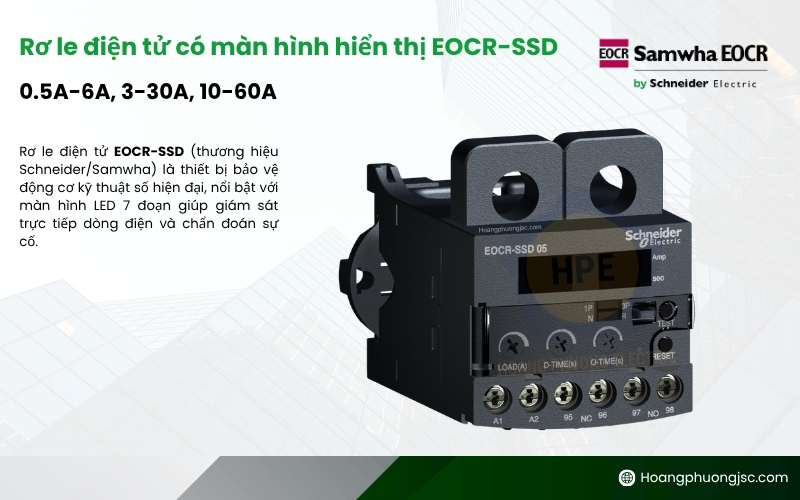

Rơ le EOCRSSD-05S là bước tiến công nghệ từ dòng rơ le Analog sang kỹ thuật số của Schneider Electric. Với màn hình LED hiển thị giá trị dòng điện thực tế, thiết bị này loại bỏ hoàn toàn sai số khi cài đặt bằng núm xoay, giúp bảo vệ động cơ một cách chuyên nghiệp và minh bạch nhất.
Giới thiệu chi tiết về mã hàng EOCRSSD-05S
Mã hàng EOCRSSD-05S được các kỹ sư tin dùng cho những hệ thống yêu cầu giám sát chặt chẽ dòng điện vận hành:
- Ký hiệu “SSD” (Single Set Digital): Cho biết đây là dòng kỹ thuật số đơn giản, hiển thị giá trị dòng điện trực tiếp qua LED 7 đoạn.
- Dải dòng “05”: Phạm vi bảo vệ từ 0.5A đến 6A, phù hợp cho các động cơ công suất nhỏ hoặc bảo vệ hệ thống điều khiển.
- Ký hiệu “S”: Tương tự các dòng cao cấp, mã này sở hữu nguồn cấp Free Voltage (24-240V AC/DC), cho phép lắp đặt linh hoạt trong mọi điều kiện nguồn nuôi.
Thông số kỹ thuật chi tiết
Dưới đây là bảng thông số kỹ thuật dựa trên Catalogue Schneider EOCR:
| Đặc tính kỹ thuật | Chi tiết thông số |
| Thương hiệu | Schneider Electric (EOCR) |
| Mã sản phẩm | EOCRSSD-05S |
| Dải dòng bảo vệ | 0.5…6 A |
| Nguồn cấp (Us) | 24…240 V AC/DC |
| Màn hình hiển thị | LED 7 đoạn (Hiện dòng tải thực tế) |
| Thời gian trễ khởi động (D-Time) | 0.2…30 giây |
| Thời gian trễ tác động (O-Time) | 0.2…10 giây |
| Cấu hình tiếp điểm | 1 NO + 1 NC (1a1b) |
| Kiểu lắp đặt | Thanh DIN Rail 35mm hoặc bắt vít |
| Chứng chỉ | CE, UL, CCC |
Tìm hiểu thêm tại:
Các chức năng bảo vệ vượt trội
So với dòng SS thông thường, EOCRSSD-05S mang lại sự an tâm tuyệt đối nhờ các tính năng:
- Bảo vệ Quá tải (Overcurrent): Ngắt mạch khi dòng điện vượt ngưỡng cài đặt (Definite Time).
- Bảo vệ Mất pha (Phase Loss): Phát hiện và ngắt mạch cực nhanh khi hệ thống mất một trong các pha.
- Bảo vệ Kẹt Roto (Locked Rotor): Tác động ngay khi động cơ bị kẹt cứng không thể khởi động hoặc đang chạy bị kẹt.
- Hiển thị dòng tải thực tế: Cho phép kỹ thuật viên biết chính xác động cơ đang tiêu thụ bao nhiêu Ampe mà không cần dùng ampe kìm.
Các mã dòng EOCRSSD và dải dòng bảo vệ
| EOCRSSD-05S |
Rơ le điện tử 0.5-6A, 24-240V AC/DC
|
|
| EOCRSSD-30S |
Rơ le điện tử 3-30A, 24-240V AC/DC
|
|
| EOCRSSD-60S |
Rơ le điện tử 10-60A, 24-240V AC/DC
|
|
| EOCRSSD-05W |
Rơ le điện tử 0.5-6A, 380-440VAC
|
|
| EOCRSSD-30W |
Rơ le điện tử 3-30A, 380-440VAC
|
|
| EOCRSSD-60W |
Rơ le điện tử 10-60A, 380-440VAC
|
Hướng dẫn cài đặt bằng phím bấm và LED
EOCRSSD-05S thay thế núm chỉnh bằng các phím bấm chức năng:
- Nút MODE: Dùng để chuyển đổi giữa các thông số cài đặt (D-Time, O-Time, Load).
- Phím mũi tên (Up/Down): Tăng hoặc giảm giá trị số trên màn hình LED.
- Cài đặt LOAD: Vận hành động cơ ổn định, quan sát dòng điện hiển thị trên LED, sau đó cài đặt ngưỡng bảo vệ cao hơn dòng thực tế khoảng 10-15%.
Chế độ Reset:
- Hỗ trợ Reset thủ công tại chỗ bằng nút bấm hoặc Reset bằng cách ngắt nguồn nuôi (Electrical Reset).
Ưu điểm khi lựa chọn dòng SSD (Digital)
- Loại bỏ sai số: Việc cài đặt bằng số cụ thể giúp tránh lỗi do mắt người khi chỉnh núm xoay Analog.
- Dễ dàng bảo trì: Khi rơ le ngắt (Trip), màn hình sẽ hiển thị mã lỗi (ví dụ: OC cho quá dòng, PL cho mất pha), giúp xử lý sự cố nhanh chóng.
- Kích thước tối ưu: Dù có màn hình số nhưng thiết bị vẫn giữ nguyên kích thước nhỏ gọn của dòng SS, tiết kiệm diện tích tủ điện.
Kết luận
Rơ le điện tử EOCRSSD-05S Schneider là sự lựa chọn hoàn hảo để thay thế các loại rơ le nhiệt truyền thống trong các ứng dụng tải nhỏ (0.5-6A). Với khả năng hiển thị số và bảo vệ đa năng, sản phẩm giúp nâng tầm tiêu chuẩn kỹ thuật và độ an toàn cho hệ thống điện của bạn.
Hãy liên hệ ngay cho chúng tôi để mua được Rơ le EOCR Schneider chính hãng với giá cả tốt nhất.
