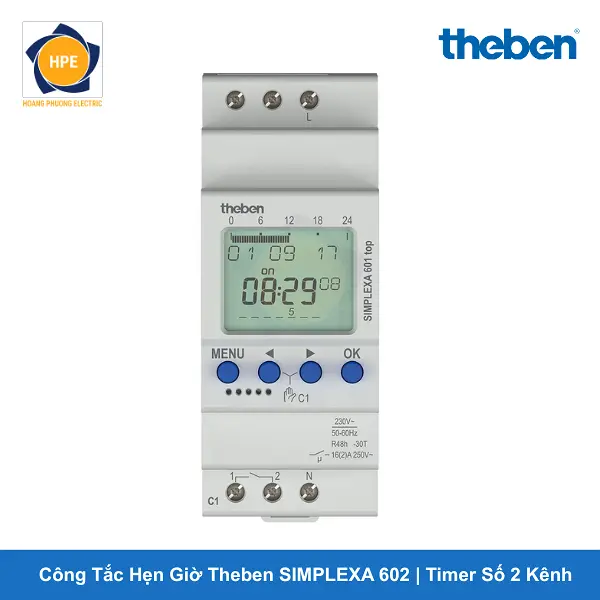

Công Tắc Hẹn Giờ Theben SIMPLEXA 602 Timer Số 2 Kênh Đức

1. Khái quát công nghệ và cơ chế xử lý xung định thời

Theben SIMPLEXA 602 là dòng công tắc định thời kỹ thuật số (Digital Time Switch) tích hợp 2 ngõ ra dạng tiếp điểm khô chuyển đổi hoàn toàn độc lập, vận hành dựa trên bộ dao động thạch anh dải cao chuẩn công nghiệp Đức. Thiết bị được tối ưu hóa cấu hình dạng mô-đun hóa để lắp đặt trực tiếp lên hệ thanh ray chuẩn DIN Rail 35mm, đóng vai trò làm trung tâm xử lý lệnh nhị thứ cho hệ thống tủ bảng điện điều khiển phức hợp.

Mạch logic của SIMPLEXA 602 điều khiển chu kỳ đóng ngắt theo thuật toán thời gian thực dải rộng (24 giờ và 7 ngày). Cho phép kỹ sư hiện trường phân tách kịch bản vận hành của hai hệ thống phụ tải riêng biệt bám sàn mà không xảy ra hiện tượng xung đột tập lệnh.

Hơn thế nữa, tính năng an toàn dữ liệu của thiết bị được củng cố bằng mạch nguồn phụ trợ tích hợp pin dự phòng hiệu năng cao. Cơ chế này đảm bảo duy trì toàn vẹn dữ liệu bộ nhớ chương trình, xung đồng hồ hệ thống vẫn chạy ngầm mượt mượt khi điện áp nguồn cấp 220V AC gặp sự cố sụt áp hoặc ngắt mạch kịch khung.

2. Các thông số cấu trúc phần cứng

Được thiết kế để hoạt động ổn định trong môi trường tủ điện phân xưởng có mật độ nhiễu điện từ lớn, Theben SIMPLEXA 602 sở hữu các đặc tính cơ-điện cốt lõi:

• Hệ thống điều khiển kênh đôi (Dual-Channel Control):

  Khác biệt với dòng 601 đơn kênh, biến thể SIMPLEXA 602 cung cấp hai nhóm đầu ra độc lập. Sự tách biệt cơ khí giữa Kênh 1 và Kênh 2 cho phép cấu hình đồng thời các thuật toán phức tạp như: Kênh 1 chạy theo chu kỳ ngày, Kênh 2 lặp lại theo nhóm ngày nghỉ hoặc chạy luân phiên bệ máy.

• Thuật toán chuyển đổi thời gian tự động (DST):

  Bộ vi xử lý tích hợp sẵn chức năng tự động bù giờ mùa đông/mùa hè theo múi giờ quốc tế. Tính năng này giải phóng hoàn toàn kỹ sư vận hành khỏi công tác bảo trì, căn chỉnh lại đồng hồ thủ công theo chu kỳ năm.

• Cấu trúc vỏ nhựa kỹ thuật và giao diện LCD trực quan:

  Lớp vỏ bao bọc làm bằng vật liệu polyme chịu nhiệt cao cấp, chống cháy dòng rò. Màn hình hiển thị LCD đơn sắc tiêu chuẩn giúp trực quan hóa trạng thái logic của tiếp điểm động cơ (ON/OFF), mốc thời gian thực hiện lệnh và các phím điều hướng bọc cao su chống lão hóa.

• Chế độ ghi đè tay cưỡng bức (Manual Override):

  Mỗi kênh được trang bị cơ chế chuyển đổi trạng thái bằng tay độc lập. Người vận hành có thể can thiệp nhanh để test tải tại hiện trường thông qua các lệnh chuyển mạch cưỡng bức tạm thời hoặc vĩnh viễn mà không phá vỡ cấu trúc lập trình tự động đã nạp vào Rom.

2. Bảng thông số kỹ thuật công tắc điện tử hẹn giờ Theben SIMPLEXA 602

4. Sơ đồ mạch đấu nối nhị thứ an toàn

Để bảo vệ các linh kiện bán dẫn bên trong bộ hẹn giờ điện tử SIMPLEXA 602, quy trình lắp đặt cần tuân thủ sơ đồ phân phối dòng điều khiển nghiêm ngặt:

• Mạch cấp nguồn (Power Supply Terminal):

  Điện áp xoay chiều 220V AC được cấp thẳng vào chân nguồn của timer. Yêu cầu đấu nối đúng dây Pha (L) thông qua aptomat điều khiển phụ phụ trợ để thuận tiện cho việc cô lập thiết bị khi bảo trì.

• Mạch cách ly ngõ ra (Output Relay Terminal):

  Mỗi kênh ngõ ra cung cấp 3 chân đấu nối của tiếp điểm khô (Chân chung COM, Thường Mở NO, Thường Đóng NC). Khi cấu hình mạch điều khiển, dây pha nhị thứ được dẫn vào chân chung, xung điều khiển đầu ra sẽ lấy từ chân Thường Mở (NO) để kích hoạt thiết bị đầu cuối.

• Quy chuẩn gác cổng tải cảm cường độ cao:

  Đối với hệ thống tải động cơ (Motor, máy bơm nước) hoặc tải cảm có dòng khởi động lớn (Inrush Current), tiếp điểm nội vi của SIMPLEXA 602 không được phép đấu nối cắt trực tiếp. Dòng điều khiển ngõ ra từ chân NO phải được nối tiếp qua cuộn dây hút (Coil) của Khởi động từ (Contactor) trung gian. Cấu trúc này giúp cô lập dòng động lực lớn ra khỏi bo mạch điện tử, triệt tiêu hiện tượng dính cháy tiếp điểm cơ khí.

5. Phạm vi tích hợp trong các hệ thống tự động hóa

Sự linh hoạt của kiến trúc 2 kênh độc lập giúp Theben SIMPLEXA 602 tối ưu hóa công tác quản lý năng lượng cho các phân hệ:

• Điều khiển hệ thống chiếu sáng phức hợp:

  Vận hành đồng thời mạch đèn cao áp chiếu sáng phân xưởng (Kênh 1) và mạch đèn LED trang trí bảng hiệu hoặc hành lang bảo vệ (Kênh 2) theo hai khung giờ độc lập.

• Giám sát hệ thống thông gió tòa nhà (HVAC):

  Thiết lập chu kỳ chạy cho quạt hút gió tươi hành lang bám theo giờ hành chính (Kênh 1) và kích hoạt hệ thống quạt hút khí thải khu hầm xe (Kênh 2) bám theo các khung giờ cao điểm trong ngày.

• Định thời trạm bơm và thiết bị phụ trợ:

  Phối hợp điều khiển bơm nước tưới tiêu cảnh quan (Kênh 1) song song với việc setup thời gian sạc cho các trạm lưu điện dự phòng hoặc bật tắt thiết bị gia nhiệt sấy khuôn bám ca sản xuất.

Kết luận

Bộ định thời kỹ thuật số Theben SIMPLEXA 602 là sự tổng hòa giữa độ chính xác vi xử lý và độ bền cơ khí tiêu chuẩn Đức.

Sở hữu kiến trúc 2 kênh tách biệt chịu tải 16A, thuật toán DST tự động cùng kết cấu cài ray DIN 35mm siêu gọn, thiết bị mang lại phương án gác cổng thời gian hoàn hảo, tối giản hóa bản vẽ đấu nối nhị thứ và đảm bảo tính liên tục vận hành cao nhất cho hệ thống điện bệ máy công nghiệp.
