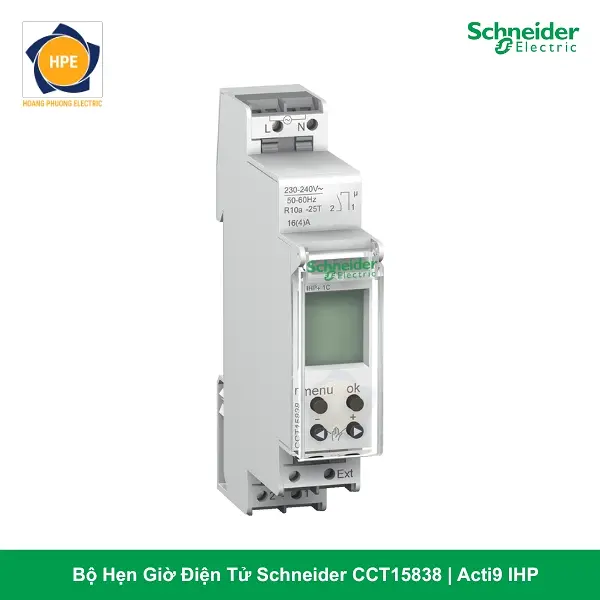

Bộ Hẹn Giờ Điện Tử Schneider CCT15838 Acti9 IHP+ Kỹ Thuật Số

1. Kiến trúc công nghệ và nguyên lý định thì kỹ thuật số

Schneider CCT15838 (thuộc dòng sản phẩm kỹ thuật số cao cấp Acti9 IHP+) đại diện cho bước tiến công nghệ vượt trội so với các dòng timer cơ học truyền thống. Thiết bị là một bộ công tắc định thời kỹ thuật số (Digital Time Switch) thông minh, vận hành dựa trên hệ thống vi xử lý (Microprocessor) cốt lõi kết hợp xung thạch anh hiệu năng cao. Thiết bị sở hữu cấu trúc dạng mô-đun siêu mỏng tinh gọn để gài bám thanh ray DIN Rail 35mm trong các hệ thống tủ điều khiển phân phối hiện đại.

Mạch logic của CCT15838 Schneider cho phép người dùng thiết lập kịch bản đóng ngắt tải theo chu kỳ linh hoạt: lặp lại hàng ngày (24 giờ) hoặc lập trình phân tách theo chu kỳ tuần (7 ngày). Hệ thống sở hữu bộ nhớ lưu trữ dải rộng lên đến 84 bộ nhớ chương trình (Memory spaces), giúp hiện thực hóa các kịch bản bật/tắt phức tạp, thay đổi linh hoạt giữa các ngày trong tuần (ví dụ: chạy khung giờ riêng cho ngày làm việc từ Thứ Hai đến Thứ Sáu và tự động đổi sang cấu hình tiết kiệm cho hai ngày cuối tuần).

Được trang bị viên pin Lithium cao cấp tích hợp sâu trong bo mạch, Schneider CCT15838 sở hữu khả năng lưu trữ dữ liệu bộ nhớ chương trình và xung đồng hồ hệ thống lên đến 10 năm. Khi tủ điện tổng gặp sự cố sụt áp, mất nguồn 230V AC kịch khung, thiết bị không bao giờ bị xóa dữ liệu hay chạy sai lệch giây, đảm bảo tính liên tục vận hành tuyệt đối tại hiện trường.

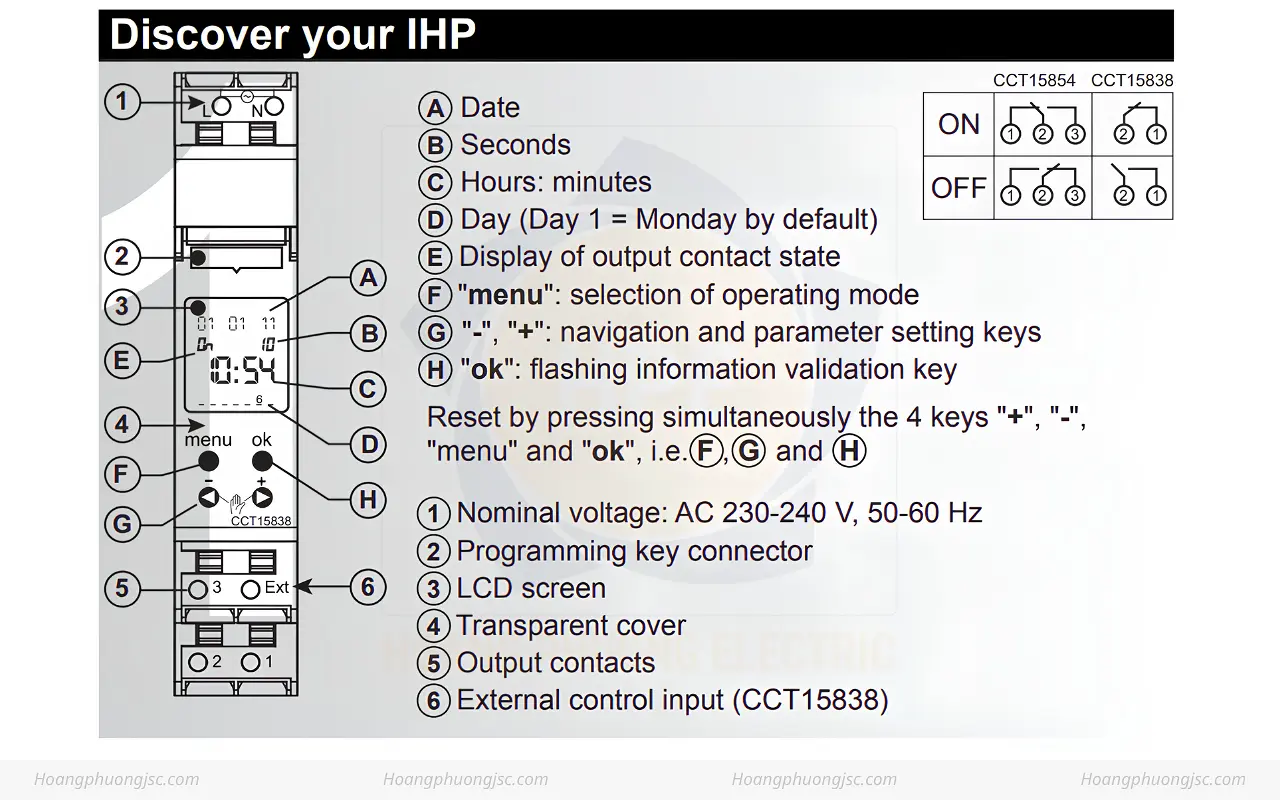

2. Các đặc tính phần cứng chuyên sâu và giao diện IHP+ thông minh

Là phân dải sản phẩm kỹ thuật số IHP+ (phiên bản mở rộng nâng cao), Schneider CCT15838 sở hữu những cải tiến phần cứng đáng giá:

• Màn hình hiển thị LCD có đèn nền trực quan: Mặt trước thiết bị trang bị một màn hình tinh thể lỏng LCD hiển thị dải số rõ nét, tích hợp đèn nền (Backlight) giúp kỹ sư dễ dàng theo dõi trạng thái, cấu hình thông số ngay cả trong không gian tối của khoang tủ điện. Màn hình liên tục hiển thị: Thứ, giờ, phút, giây thực tế cùng trạng thái đóng/ngắt hiện thời của tiếp điểm.

• Nút bấm lập trình mịn và chức năng khóa mã PIN: Hệ thống điều khiển gồm các phím bấm cao su dải mịn, hỗ trợ thiết lập thời gian đóng ngắt tối thiểu ở mức 1 phút. Thiết bị tích hợp tính năng khóa màn hình bằng mã PIN bảo mật, ngăn chặn tuyệt đối các hành vi bấm nhầm hoặc thay đổi chương trình trái phép từ những người không có phận sự.

• Chức năng điều khiển ngẫu nhiên và chuyển đổi giờ mùa hè tự động: Dòng IHP+ hỗ trợ thuật toán thông minh tự động chuyển đổi giờ mùa hè/mùa đông (Daylight Saving Time – DST) theo cài đặt khu vực. Đi kèm chế độ vận hành ngẫu nhiên (Random function) phục vụ các kịch bản giả lập có người ở nhằm mục đích chống trộm cho các tòa nhà thương mại.

• Kiến trúc siêu mỏng bám tủ 1 Module (18mm): Dù tích hợp vi xử lý dải rộng và màn hình lớn, CCT15838 vẫn giữ được kích thước hình học siêu mỏng với độ rộng khối chỉ đúng 18mm. Vỏ máy làm từ nhựa kỹ thuật cách điện chống cháy dòng rò RAL 9003, đi kèm nắp nhựa trong suốt bảo vệ bệ máy hoàn hảo chống bụi bẩn bám sàn.

3. Bảng thông số kỹ thuật bộ hẹn giờ kỹ thuật số Schneider CCT15838

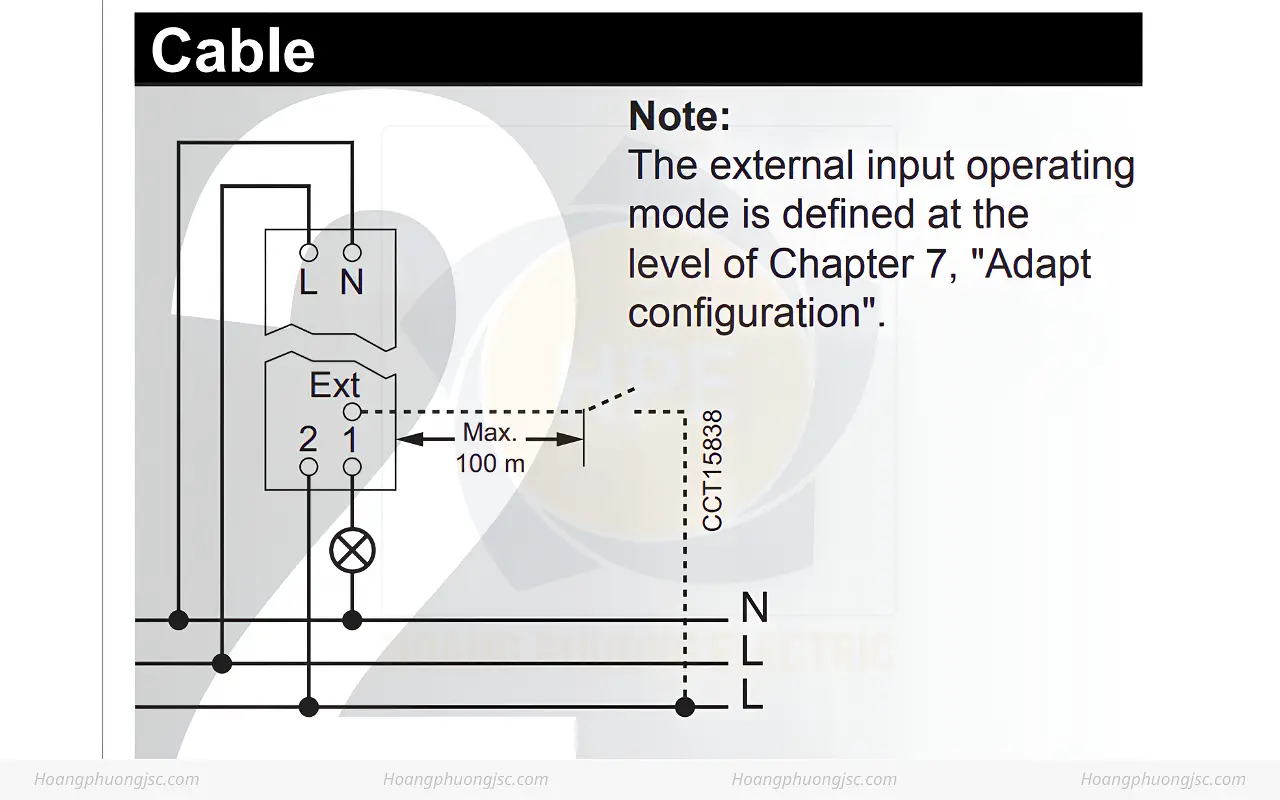

4. Sơ đồ mạch đấu nối nhị thứ an toàn

Để mạch điều khiển kỹ thuật số của Schneider CCT15838 vận hành bền bỉ kiên cố, quy trình đi dây luồn cáp cần tuân thủ sơ đồ phân phối dòng tiêu chuẩn:

• Mạch cấp nguồn nuôi vi xử lý (Power Wiring): Đấu nối nguồn điện lưới 230V AC vào các chân nguồn đầu vào của thiết bị (Theo đúng sơ đồ sơ đồ khối in dập nổi bên hông vỏ nhựa của hãng Schneider) để nuôi bo mạch vi xử lý, màn hình LCD và duy trì mạch sạc pin Lithium.

• Mạch tiếp điểm khô điều khiển tải (Control Wiring): Ngõ ra của timer là dạng tiếp điểm khô chuyển đổi (SPDT). Kỹ sư cầu dây pha từ aptomat bảo vệ vào chân chung (COM), xung điều khiển ra thiết bị chấp hành ngoài hiện trường sẽ trích xuất từ chân Thường Mở (NO).

• Quy chuẩn bảo vệ tiếp điểm kỹ thuật số bằng Contactor: Mặc dù rơ-le nội vi của dòng IHP+ có dải chịu tải cảm lên tới 10A (cos phi = 0.6), nhưng đối với các loại tải có dòng dòng đỉnh khởi động cực đại (Inrush Current) lớn như Cụm máy bơm nước ly tâm công suất lớn, hệ thống quạt thông gió nhà xưởng, hoặc giàn đèn LED nhà xưởng dải rộng, xung điều khiển từ chân NO bắt buộc phải nối tiếp qua cuộn hút (Coil) của Khởi động từ (Contactor) trung gian. Sơ đồ mạch đệm này giúp cách ly hoàn toàn dòng xung kích ra khỏi bộ vi xử lý của Schneider, triệt tiêu nguy cơ phóng hồ quang làm cháy hỏng linh kiện điện tử nhạy cảm bên trong.

5. Phạm vi tích hợp trong các hệ thống tự động hóa dải rộng

Nhờ khả năng lập trình tuần linh hoạt và độ chính xác kỹ thuật số tuyệt đối, Schneider CCT15838 là giải pháp hàng đầu cho:

• Quản lý hệ thống chiếu sáng tòa nhà thông minh (Smart Building): Tự động hóa hệ thống đèn LED chiếu sáng mặt tiền, đèn bảng hiệu quảng cáo, đèn hắt đại sảnh với kịch bản phân tách riêng biệt cho ngày thường và các ngày nghỉ lễ, tối ưu hóa năng lượng kịch khung.

• Tự động hóa chu kỳ vận hành phân xưởng bệ máy: Điều khiển lịch trình hoạt động cho các hệ thống quạt hút gió tươi, quạt thông gió khoang tủ điện tổng, hệ thống sấy mini bám sát theo ca làm việc của từng nhà máy từ Thứ Hai đến Thứ Bảy, tự động ngắt vào Chủ Nhật.

• Kiểm soát hệ thống bơm nước và tưới tiêu cảnh quan: Hẹn giờ kích hoạt chính xác theo phút cho các trạm bơm nước tuần hoàn, đài phun nước nghệ thuật tòa nhà hoặc hệ thống tưới cây tự động của các khu đô thị dải rộng.

Kết luận

Đồng hồ hẹn giờ kỹ thuật số 1 kênh Schneider CCT15838 thuộc dòng Acti9 IHP+ là phương án công nghệ tiêu chuẩn đỉnh cao, mang lại sự chính xác tuyệt đối và khả năng quản lý năng lượng thông minh cho hệ thống của bạn.

Sở hữu kết cấu cài ray DIN Rail mỏng gọn 18mm, màn hình LCD hiển thị trực quan, bộ nhớ dải rộng 84 chương trình theo tuần cùng viên pin lưu trữ kịch khung lên đến 10 năm, thiết bị chính là mắt xích hoàn hảo giúp đơn giản hóa sơ đồ đấu nối nhị thứ, nâng tầm chuyên nghiệp và đảm bảo bệ máy hệ thống luôn vận hành ổn định, an toàn tuyệt đối bám sàn hiện trường.

Hãy liên hệ ngay cho chúng tôi để mua được rơ le thời gian 24h chính hãng với giá cả tốt nhất.
