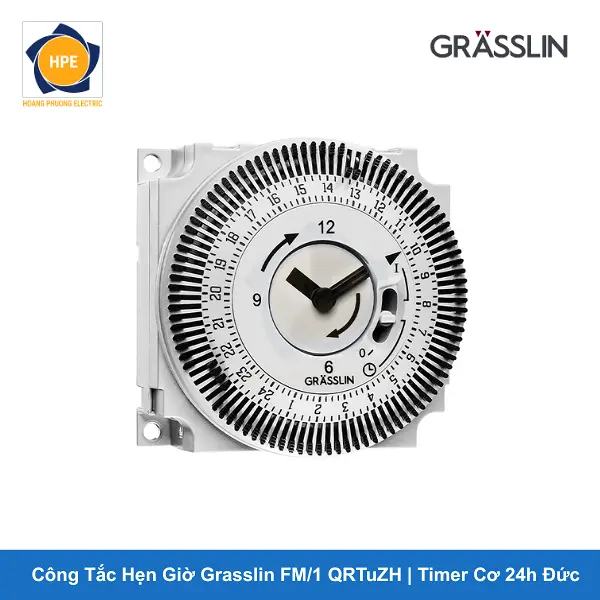

Công Tắc Hẹn Giờ Grasslin FM/1 QRTuZH | Timer Cơ 24h

1. Tổng quan thiết bị và nguyên lý vận hành

Grasslin FM/1 QRTuZH là dòng mô-đun công tắc hẹn giờ dạng cơ (Mechanical Time Switch Module) dải chu kỳ 24 giờ phân khúc chất lượng cao. Thiết bị được nghiên cứu và chế tạo bởi tập đoàn Grässlin (Đức) – thương hiệu thiết bị định thời số 1 châu Âu, chuyên dụng để tích hợp bám khoang tủ điện tổng hoặc lắp ráp trực tiếp vào các bo mạch điều khiển bệ máy, hệ thống sưởi, thông gió công nghiệp.

Thiết bị vận hành dựa trên động cơ thạch anh (Quartz Motor) công nghệ cao kết hợp hệ thống bánh răng cơ khí cường độ tốt chuyển động liên tục. Cơ chế này điều khiển đĩa xoay thời gian thực tế để thực thi đóng ngắt hệ thống mạch nhị thứ theo đúng lịch trình nấc gạt cơ học được thiết lập sẵn.

Mã phần cứng FM/1 QRTuZH Grasslin sở hữu năng lực gác cổng mạch điện kiên cố nhờ tích hợp viên pin sạc dự phòng nội vi dải dài lên tới 150 giờ.

Khi hệ thống nguồn điện tổng của phân xưởng gặp sự cố mất điện lưới kịch khung, viên pin Ni-MH cao cấp này sẽ ngay lập tức duy trì chuyển động ổn định cho bộ máy cơ học suốt hơn 6 ngày liên tục. Từ đó, triệt tiêu hoàn toàn sai số thời gian và loại bỏ thao tác phải đi cài đặt lại mốc giờ thực tế từ đầu khi có điện trở lại.

2. Đặc tính kỹ thuật công nghệ cốt lõi

Cấu trúc phần cứng và cơ chế chuyển mạch của mã FM/1 QRTuZH sở hữu những đặc tính kỹ thuật chuyên sâu, đáp ứng nghiêm ngặt các quy chuẩn kỹ thuật châu Âu:

• Thiết kế dạng mô-đun chân cắm phẳng và gá vít linh hoạt:

  Sở hữu kiểu dáng phẳng hình vuông đặc trưng (Flush Mounting) với hệ thống chân cắm dẹt hoặc bắt vít, giúp kỹ sư dễ dàng tích hợp thiết bị vào các khay tủ điện chuyên dụng hoặc bo mạch của các bệ máy công nghiệp dải rộng.

• Cơ chế nấc gạt vòng xoay 24h với bước mịn 15 phút:

  Vòng đĩa quay trung tâm được phân tách thành 96 nấc gạt cơ khí chắc chắn, không bị rơ kẹt. Mỗi nấc gạt tương ứng với khoảng thời gian 15 phút. Thợ điện chỉ cần dùng tay gạt nhẹ các nấc cài để thiết lập trạng thái Bật (ON) hoặc Tắt (OFF) cho phụ tải một cách trực quan kịch khung.

• Tiếp điểm chuyển đổi SPDT dải cao chịu tải định mức 16A:

  Thiết bị sở hữu cấu trúc tiếp điểm đơn cực hai ngả (1 NO / 1 NC), chịu dòng tải định mức lên tới 16A (tải trở). Khả năng chịu tải cơ học kiên cố này giúp thiết bị vận hành an toàn, giảm thiểu tối đa hiện tượng vỡ hồ quang khi đóng cắt mạch nguồn.

• Công tắc chọn chế độ ba vị trí trực quan:

  Tích hợp sẵn thanh gạt chọn chế độ ngay trên mặt máy với 3 vị trí: Luôn bật (Fix ON) / Tự động theo nấc gạt (AUTO) / Luôn tắt (Fix OFF). Tiện ích này giúp kỹ sư có thể cưỡng bức đóng cắt mạch ngay lập tức để bảo trì máy móc hiện trường mà không làm thay đổi cấu hình nấc gạt sẵn có.

3. Bảng thông số kỹ thuật công tắc hẹn giờ Grasslin FM/1 QRTuZH

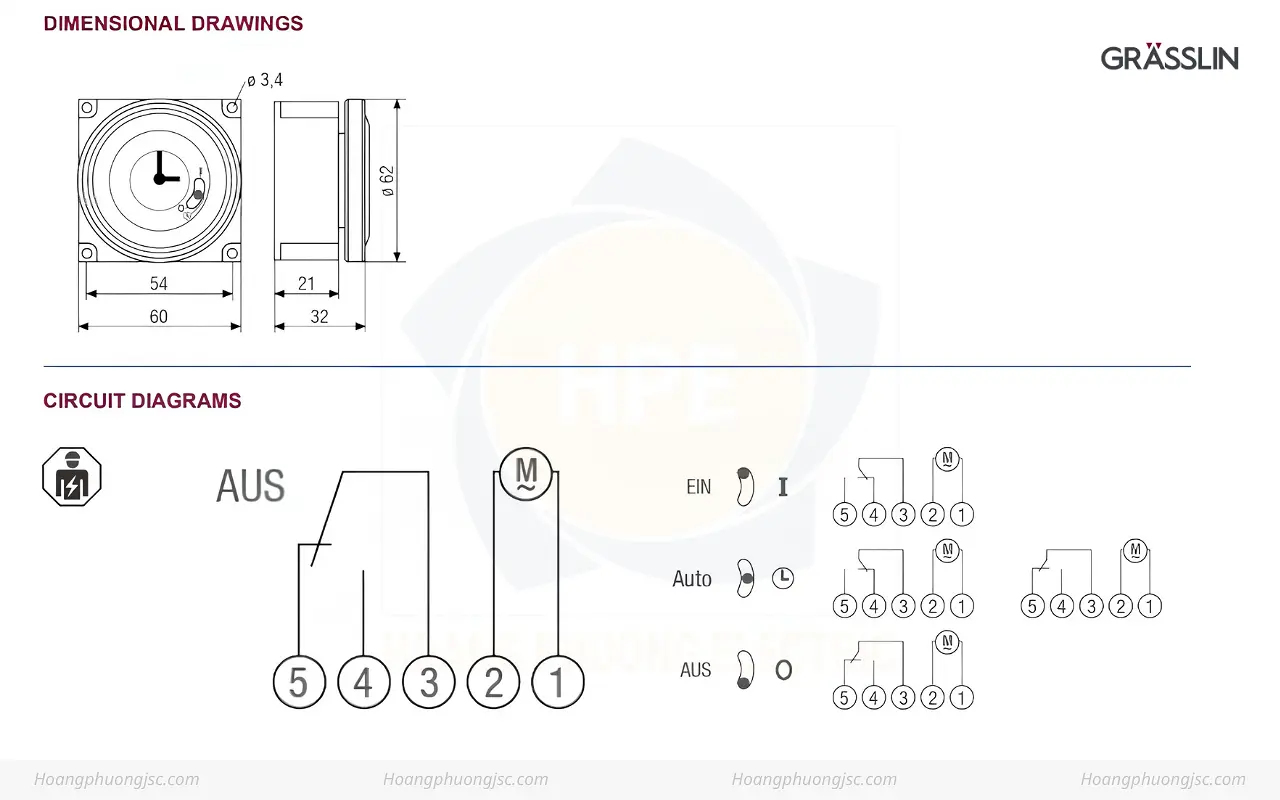

4. Sơ đồ đấu nối mạch nhị thứ bám tủ

Để mô-đun timer cơ học Grasslin FM/1 QRTuZH vận hành kiên cố và triệt tiêu sai số dòng rò, kỹ sư thực hiện đấu nối theo quy trình mạch điện tiêu chuẩn sau:

• Đấu nối nguồn cấp (Power Input):

  Đấu dây Pha (L) và dây Trung tính (N) của lưới điện xoay chiều 220V vào hai cực cấp nguồn của động cơ thạch anh (Ký hiệu chân nguồn được in rõ trên sơ đồ tem nhãn phía sau thiết bị).

• Đấu nối mạch điều khiển tải (Load Output):

  Tiếp điểm đầu ra hoạt động như một công tắc chuyển mạch ba chân (Chân chung COM, chân Thường mở NO, chân Thường đóng NC). Dây pha đi vào chân chung sẽ đi ra từ chân Thường mở (NO) để cấp thẳng ra phụ tải chấp hành hiện trường (Đèn, quạt, van xả).

• Khuyến nghị kỹ thuật chuyên sâu:

  Mặc dù tiếp điểm định mức lên tới 16A, nhưng đối với các phụ tải có dòng khởi động lớn như Máy bơm nước tưới tiêu, motor dải dòng cao, hệ thống điều hòa trung tâm, ngõ ra của FM/1 QRTuZH bắt buộc phải đấu để điều khiển cuộn hút (Coil) của Khởi động từ (Contactor). Tuyệt đối không đóng trực tiếp tải động cơ lớn nhằm bảo vệ hệ thống bánh răng và tiếp điểm cơ khí bên trong không bị phá hủy bởi dòng đỉnh (Inrush Current).

5. Ứng dụng tự động hóa công nghiệp và hạ tầng tiêu biểu

Nhờ khả năng vận hành bền bỉ của hệ thống cơ học Đức cùng viên pin sạc dự phòng 150 giờ, Grasslin FM/1 QRTuZH là giải pháp hàng đầu cho:

• Kiểm soát hệ thống điều hòa và quạt thông gió tòa nhà:

  Hẹn giờ tự động tắt mở cho hệ thống thông gió hành lang tòa nhà bám giờ hành chính, quạt hút bụi phân xưởng bám ca làm việc, hệ thống làm mát máy móc thiết bị giúp tiết kiệm điện năng tối đa kịch khung.

• Tự động hóa tủ điện chiếu sáng công nghiệp:

  Hẹn giờ tự động bật tắt cho hệ thống đèn đường, đèn cao áp phân xưởng bám sàn, đèn chiếu sáng biển quảng cáo tấm lớn ngoài trời, đèn LED trang trí cảnh quan theo khung giờ cố định bất chấp sự cố mất điện lưới cục bộ.

• Tích hợp vào các bệ máy và thiết bị gia nhiệt:

  Lắp đặt trực tiếp vào bo mạch điều khiển của các lò sấy công nghiệp, hệ thống đun nước nóng tập trung, hoặc điều khiển hệ thống sục khí ao nuôi tôm định kỳ theo giờ trong ngày.

Kết luận

Công tắc hẹn giờ cơ 24h Grasslin FM/1 QRTuZH là giải pháp phần cứng tiêu chuẩn cao, mang lại độ tin cậy tuyệt đối cho các bài toán kiểm soát thời gian tự động.

Với thiết kế mô-đun phẳng chắc chắn, bước chỉnh mịn 15 phút, tiếp điểm dải cao 16A cùng mạch nguồn tích hợp pin dự phòng 150 giờ chuẩn Đức, mã hàng này mang lại phương án công nghệ tối ưu, giúp đơn giản hóa sơ đồ đấu nối nhị thứ và vận hành hệ thống luôn ổn định dài lâu.

Hãy liên hệ ngay cho chúng tôi để mua được rơ le thời gian 24h chính hãng với giá cả tốt nhất.
