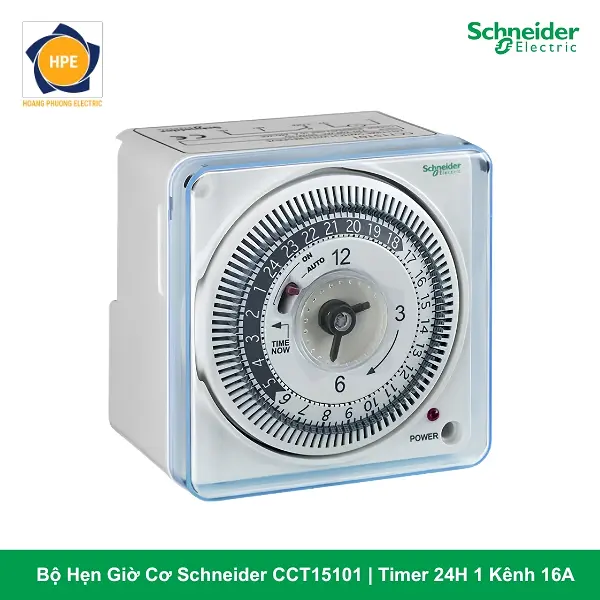

Bộ Hẹn Giờ Cơ Schneider CCT15101 Timer 24H 1 Kênh 16A

1. Tổng quan thiết bị và nguyên lý vận hành cơ học

Schneider CCT15101 (thuộc dòng sản phẩm Acti9 IH) là bộ hẹn giờ dạng cơ (Analog Time Switch) phân khúc chất lượng cao, vận hành dựa trên hệ thống bánh răng cơ học kết hợp động cơ bước thạch anh độ chính xác cao. Thiết bị được nghiên cứu và chế tạo đồng bộ bởi tập đoàn Schneider Electric – thương hiệu toàn cầu về quản lý năng lượng và tự động hóa, chuyên dụng để lắp đặt gài trực tiếp lên thanh ray DIN Rail 35mm trong các hệ thống tủ điện phân phối dân dụng và thương mại.

Thiết bị vận hành theo chu kỳ tuần hoàn 24 giờ. Cơ chế thiết lập chương trình cực kỳ trực quan thông qua vòng xoay cơ học chứa các thanh gạt phân đoạn (gạt ngạnh) bố trí xung quanh mặt đồng hồ. Mỗi thanh gạt đại diện cho một khoảng thời gian cố định, cho phép người vận hành lập kịch bản bật/tắt lặp đi lặp lại mỗi ngày cho 1 kênh ngõ ra hoàn toàn bằng cơ lý, triệt tiêu mọi rủi ro về lỗi phần mềm hay xung đột vi xử lý.

Đặc biệt, mã phần cứng CCT15101 Schneider sở hữu tính năng an toàn cao nhờ tích hợp viên pin dự trữ năng lượng nội vi có khả năng duy trì hoạt động lên đến 24 giờ. Khi hệ thống điện tổng gặp sự cố mất nguồn cấp đột ngột, viên pin dự trữ này sẽ lập tức cấp động lực để duy trì chuyển động cho hệ thống bánh răng và vòng quay thời gian thực, đảm bảo thiết bị không bị chạy sai giờ hay mất chương trình sau khi lưới điện được khôi phục.

2. Đặc tính kỹ thuật cấu trúc và tính năng cơ – điện cốt lõi

Được thiết kế để hoạt động bền bỉ, dễ dàng thao tác bám tủ hiện trường, Schneider CCT15101 sở hữu những đặc tính kỹ thuật chuyên sâu vượt trội:

• Vòng quay thiết lập chương trình trực quan và bước gạt mịn:

  Mặt trước trang bị đĩa quay thời gian 24 giờ với tổng cộng 96 thanh gạt cơ học. Mỗi thanh gạt tương ứng với khoảng thời gian 15 phút, đây cũng là khoảng thời gian cài đặt tối thiểu của thiết bị. Người dùng chỉ cần gạt thanh ra ngoài hoặc vào trong để cấu hình trạng thái Bật (ON) hoặc Tắt (OFF) cực kỳ nhanh chóng.

• Cơ chế chuyển đổi chế độ vận hành bằng tay linh hoạt:

  Thiết bị tích hợp công tắc gạt tay 3 vị trí trực tiếp trên mặt máy, cho phép kỹ sư vận hành có thể can thiệp nhanh tại hiện trường bao gồm: Bật cưỡng bức (Permanent ON), Tắt cưỡng bức (Permanent OFF) và Chạy tự động theo chương trình gạt cơ (AUTO).

• Tiếp điểm đóng cắt chịu tải định mức 16A kiên cố:

  Thiết bị sở hữu cấu trúc tiếp điểm đơn cực hai ngả (1 NO / 1 NC) chịu dòng tải định mức lên tới 16A ở tải trở. Khả năng chịu tải cơ học này giúp thiết bị vận hành an toàn, giảm thiểu tối đa hiện tượng vỡ hồ quang khi đóng cắt mạch nguồn nhị thứ.

• Thiết kế dạng mô-đun bám tủ tiêu chuẩn DIN Rail 35mm:

  Kích thước độ rộng khối bằng 1 Module tiêu chuẩn (18mm), siêu gọn gàng giúp tiết kiệm tối đa không gian khoang chứa tủ điện. Nắp lật nhựa trong suốt phía trước giúp chống bụi bẩn, chống côn trùng xâm nhập bệ máy hiệu quả.

3. Bảng thông số kỹ thuật bộ hẹn giờ dạng cơ Schneider CCT15101

4. Sơ đồ mạch đấu nối nhị thứ an toàn

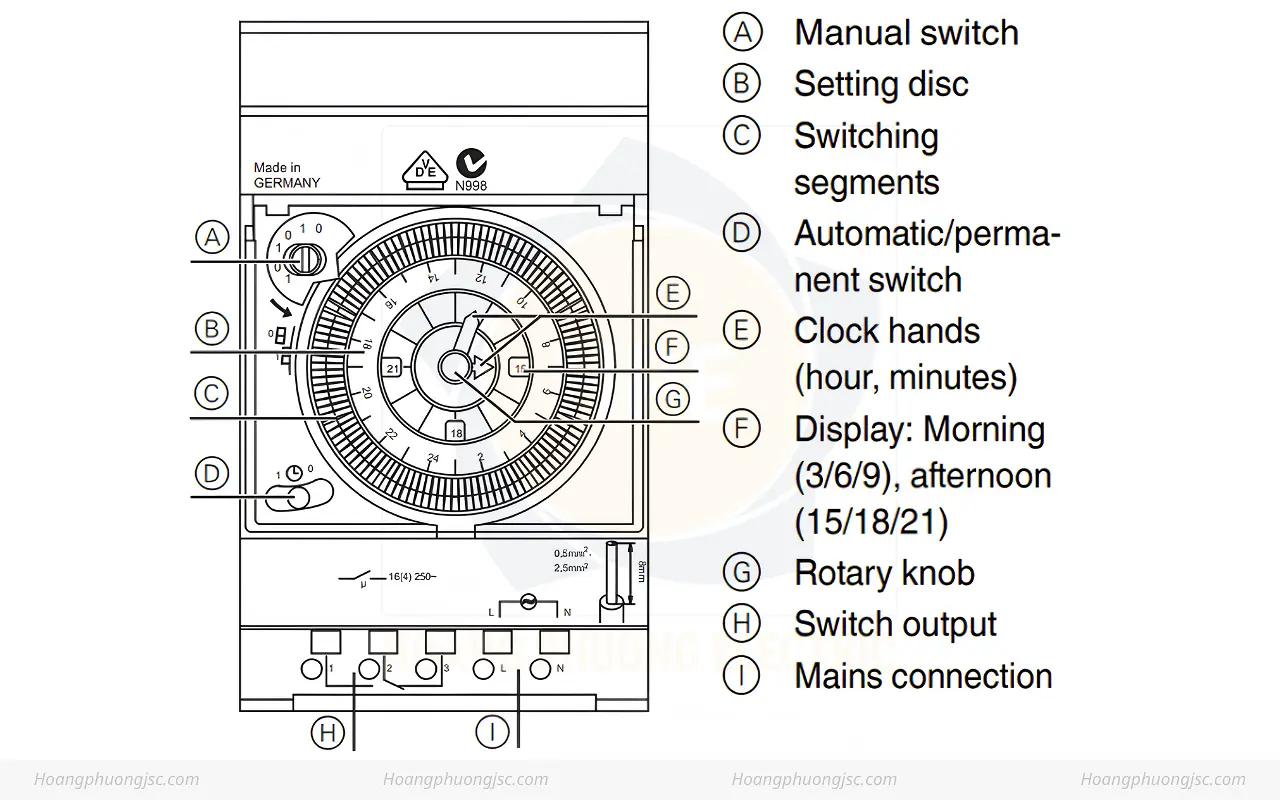

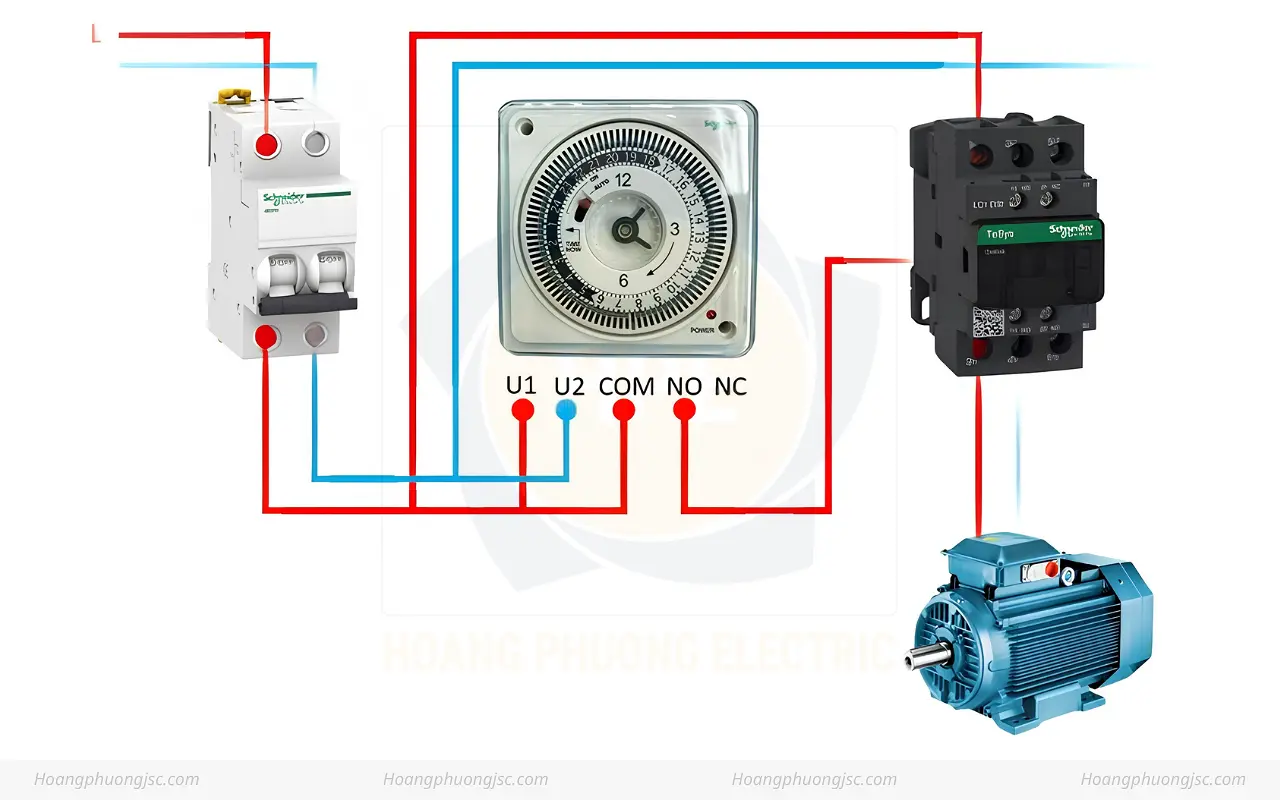

Để bộ hẹn giờ cơ Schneider CCT15101 vận hành ổn định lâu dài và bảo vệ hệ thống cơ khí bên trong, quy trình thi công cần tuân thủ sơ đồ mạch điều khiển tiêu chuẩn:

• Mạch cấp nguồn (Power Input):

  Đấu dây Pha (L) và dây Trung tính (N) của lưới điện 230V AC vào hai chân cấp nguồn đầu vào của thiết bị (Thông thường là chân số 1 và số 2 theo sơ đồ in nổi bên hông vỏ nhựa của hãng Schneider).

• Mạch điều khiển tải (Load Output):

  Tiếp điểm ngõ ra hoạt động như một công tắc chuyển mạch ba chân khô (COM, NO, NC). Người lắp đặt cầu dây pha (L) từ nguồn cấp vào chân chung (COM), sau đó lấy dây ra từ chân Thường mở (NO) để dẫn đến phụ tải chấp hành tại hiện trường.

• Quy chuẩn gác cổng tải động cơ và dòng đỉnh:

  Mặc dù tiếp điểm Schneider có độ bền cơ học cao, nhưng đối với các phụ tải có dòng khởi động đỉnh lớn như Máy bơm nước tưới tiêu, motor dải dòng cao, hệ thống đèn LED nhà xưởng gồm nhiều driver song song, ngõ ra từ chân NO bắt buộc phải nối tiếp qua cuộn hút (Coil) của Khởi động từ (Contactor) trung gian. Tuyệt đối không đóng cắt trực tiếp tải động cơ lớn nhằm bảo vệ cấu trúc cơ khí và tiếp điểm của timer không bị cháy dính do phóng hồ quang.

5. Ứng dụng tự động hóa hạ tầng và dân dụng tiêu biểu

Nhờ thiết kế gài thanh ray siêu nhỏ gọn cùng cơ chế gạt cơ tiện lợi, Schneider CCT15101 là giải pháp hàng đầu cho:

• Điều khiển hệ thống chiếu sáng đô thị và dân dụng:

  Hẹn giờ tự động bật tắt cho hệ thống đèn sân vườn, đèn hành lang tòa nhà, đèn chiếu sáng bảng hiệu quảng cáo ngoài trời, đèn LED trang trí showroom theo khung giờ cố định lặp lại mỗi ngày.

• Quản lý thiết bị thông gió và bơm nước bám giờ:

  Thiết lập chu kỳ chạy cho hệ thống quạt hút gió tươi hành lang bám theo giờ sinh hoạt, quạt thông gió khoang tủ điện tổng, hoặc trạm bơm nước tưới cây cảnh quan khu đô thị mini.

• Tối ưu hóa thiết bị gia nhiệt công nghiệp:

  Hẹn giờ tắt mở định kỳ cho hệ thống bình đun nước nóng tập trung, lò sấy mini, giúp đơn giản hóa quy trình vận hành bệ máy phân xưởng và tiết kiệm năng lượng hiệu quả.

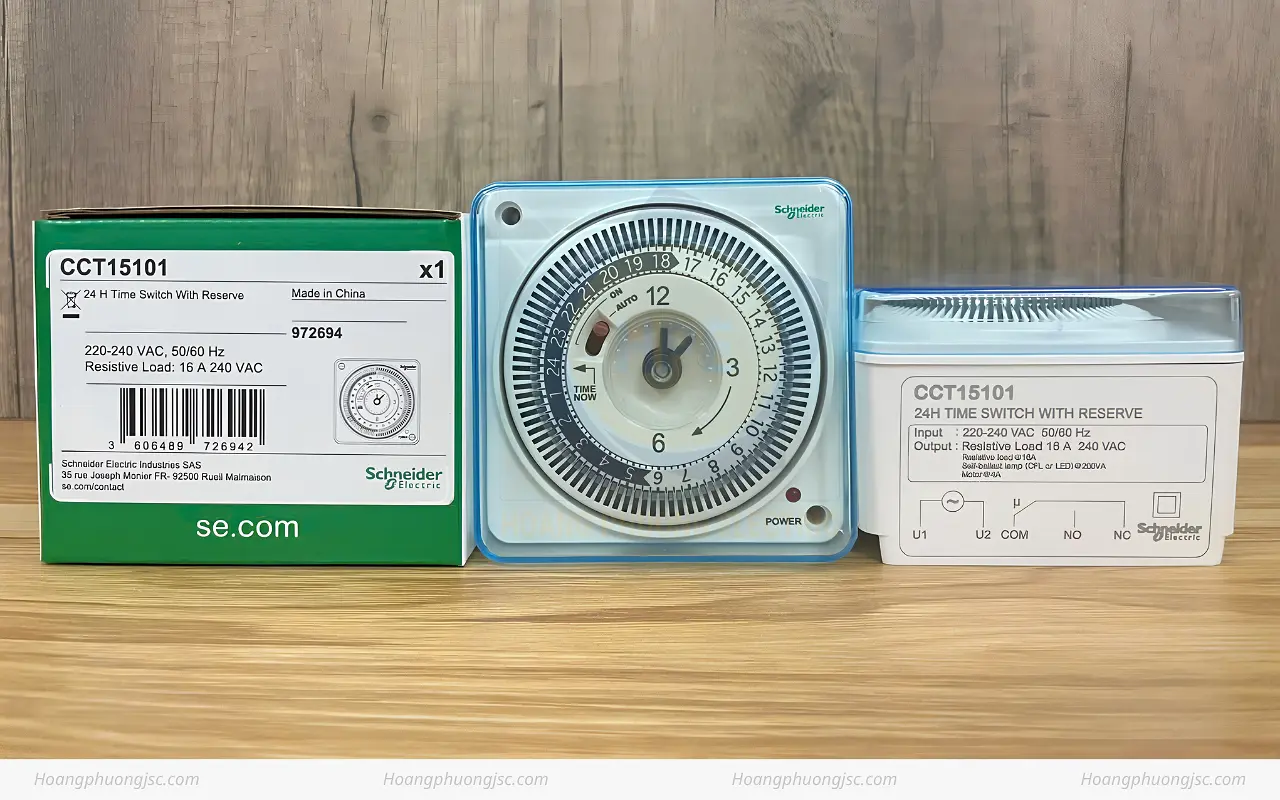

6. Hình ảnh thực tế bộ hẹn giờ dạng cơ 1 kênh Schneider CCT15101

Kết luận

Bộ hẹn giờ dạng cơ 1 kênh Schneider CCT15101 là giải pháp phần cứng tiêu chuẩn cao, mang lại sự bền bỉ, trực quan và độ ổn định tuyệt đối cho các bài toán kiểm soát thời gian bám tủ hiện trường.

With thiết kế cài thanh ray DIN Rail siêu gọn gàng 18mm, cơ chế thanh gạt 15 phút dễ thao tác, tiếp điểm 16A kiên cố cùng khả năng dự trữ nguồn 24 giờ chuẩn Schneider, mã hàng này chính là phương án công nghệ tối ưu, nâng tầm chuyên nghiệp cho mọi hệ thống tủ bảng điện dân dụng và công nghiệp của bạn.
