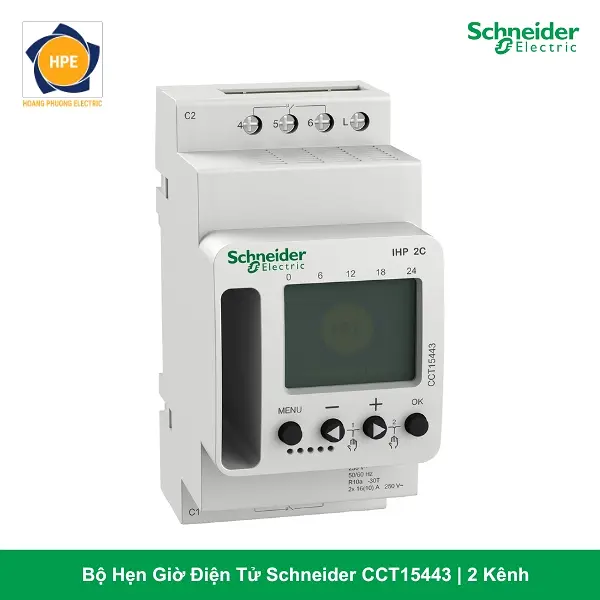

Bộ Hẹn Giờ Điện Tử Schneider CCT15443 Acti9 IHP Kỹ Thuật Số 2 Kênh

1. Kiến trúc điều khiển song kênh và nguyên lý định thì kỹ thuật số

Schneider CCT15443 (thuộc phân khúc kỹ thuật số Acti9 IHP cao cấp) là giải pháp công tắc định thời kỹ thuật số (Digital Time Switch) đa nhiệm, vận hành dựa trên lõi vi xử lý trung tâm kết hợp mạch dao động thạch anh có độ chính xác tuyến tính cực cao. Thiết bị được thiết kế tối ưu theo cấu trúc mô-đun hóa tiêu chuẩn để gài bám chắc chắn trên thanh ray DIN Rail 35mm, đóng vai trò làm bộ trung tâm phân phối lịch trình thời gian thực cho các hệ thống tủ điều khiển phân phối hạ thế hiện đại.

Điểm bứt phá vượt trội của CCT15443 Schneider so với các dòng đơn kênh nằm ở cấu trúc 2 kênh ngõ ra hoàn toàn độc lập (Channel A và Channel B). Thiết bị cho phép kỹ sư lập trình song song hai kịch bản đóng ngắt tải khác nhau trên cùng một phần cứng đơn nhất bám tủ. Hệ thống sở hữu bộ nhớ dải rộng lên đến 56 bộ nhớ chương trình (Memory spaces), hỗ trợ lập trình linh hoạt bám theo chu kỳ ngày (24 giờ) hoặc chu kỳ tuần (7 ngày), phân tách rõ ràng lịch chạy giữa các ngày trong tuần (như thiết lập chạy đủ tải ca ngày từ Thứ Hai đến Thứ Sáu, chạy tiết kiệm ngày Thứ Bảy và ngắt hoàn toàn vào Chủ Nhật).

Hệ thống bo mạch được bảo vệ kiên cố nhờ tích hợp sẵn một viên pin Lithium hiệu năng cao với khả năng lưu trữ chương trình cài đặt và duy trì bộ đếm thời gian thực lên đến 6 năm liên tục. Khi khoang tủ điện tổng gặp sự cố sụt áp hoặc ngắt nguồn lưới 230V AC đột ngột, toàn bộ dữ liệu cấu hình nhị thứ và mốc giờ chạy ngầm vẫn được giữ nguyên vẹn, triệt tiêu hoàn toàn nguy cơ lệch giờ khi lưới điện khôi phục.

2. Các đặc tính phần cứng chuyên sâu và giao diện vận hành đa kênh

Được chế tạo để đáp ứng các tiêu chuẩn khắt khe về quản lý năng lượng thông minh, bộ hẹn giờ kỹ thuật số Schneider CCT15443 sở hữu những đặc tính thiết kế bền bỉ:

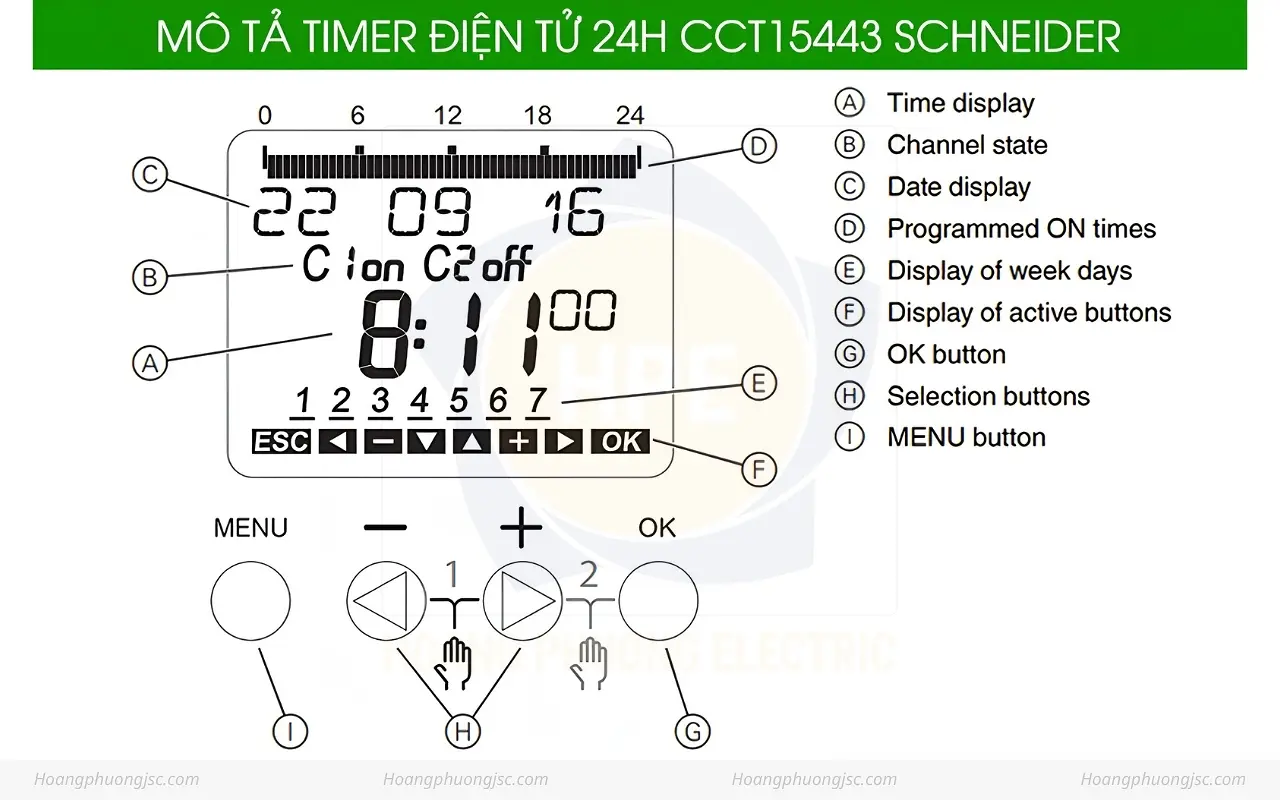

• Màn hình LCD giao diện lớn hiển thị song song: Mặt trước trang bị màn hình tinh thể lỏng LCD hiển thị dải số trực quan. Người vận hành dễ dàng kiểm tra nhanh các thông số thời gian thực bao gồm: Thứ trong tuần, Giờ, Phút, Giây cùng sơ đồ chỉ thị trạng thái đóng/ngắt độc lập của cả Kênh 1 (Kênh A) và Kênh 2 (Kênh B).

• Hệ thống phím bấm lập trình mịn và bước cài đặt chính xác: Các nút bấm cao su mặt trước cho phản hồi cơ học tốt, hỗ trợ thiết lập thời gian đóng ngắt tối thiểu ở mức 1 phút (Độ chính xác kỹ thuật số tuyệt đối). Thiết bị tích hợp tính năng khóa màn hình, bảo vệ hệ thống khỏi các hành vi vô tình bấm nhầm hoặc thay đổi lịch trình hoạt động trái phép tại hiện trường.

• Thuật toán thông minh tự động chuyển đổi giờ mùa hè (DST): Schneider CCT15443 tích hợp sẵn tính năng tự động bù giờ và chuyển đổi giữa giờ mùa hè/giờ mùa đông theo chu kỳ lịch năm bám sàn khu vực, giảm thiểu tối đa các thao tác bảo trì thủ công của con người.

• Kết cấu bám tủ bằng nhựa kỹ thuật RAL 9003 cao cấp: Vỏ máy được đúc từ vật liệu nhựa cách điện dải cao, chống cháy dòng rò và chịu nhiệt tốt. Thiết bị sở hữu độ rộng khối tiêu chuẩn (2 Modules – 36mm) giúp bám chắc chắn trên thanh ray, đi kèm nắp lật nhựa trong suốt bảo vệ bệ máy hoàn hảo trước bụi bẩn xâm nhập.

3. Bảng thông số kỹ thuật bộ hẹn giờ kỹ thuật số Schneider CCT15443

4. Sơ đồ mạch đấu nối nhị thứ an toàn

Để mạch điều khiển kỹ thuật số của Schneider CCT15443 vận hành ổn định lâu dài bám ca sản xuất, quy trình đi dây tủ điện cần tuân thủ sơ đồ tiêu chuẩn kỹ thuật:

• Mạch nguồn cấp nuôi máy (Power Circuit): Đấu nối dây Pha (L) và dây Trung tính (N) của lưới điện nguồn xoay chiều 230V vào các cực cấp nguồn đầu vào của timer (Theo đúng sơ đồ chỉ dẫn khối in nổi bên hông vỏ nhựa của hãng Schneider) để nuôi bo mạch xử lý và màn hình hiển thị.

• Mạch điều khiển tiếp điểm hai kênh tách biệt: Ngõ ra của thiết bị cung cấp 2 bộ tiếp điểm khô chuyển đổi chuyển mạch 3 chân riêng biệt cho Kênh A và Kênh B. Kỹ sư cầu dây pha điều khiển vào chân chung (COM) của từng kênh, xung tín hiệu ra điều khiển thiết bị chấp hành ngoài hiện trường sẽ trích xuất từ chân Thường Mở (NO) tương ứng của kênh đó. Sơ đồ này cho phép điều khiển 2 hệ thống tải chạy nguồn điện hoặc pha điện hoàn toàn khác nhau.

• Quy chuẩn phối hợp Khởi động từ đệm bảo vệ mạch số: Mặc dù rơ-le nội vi của dòng kỹ thuật số IHP có khả năng chịu tải cảm lên đến 10A, nhưng đối với các loại tải có dòng dòng đỉnh khởi động cực đại (Inrush Current) lớn như Cụm máy bơm nước ly tâm dải công suất cao, hệ thống quạt thông gió nhà xưởng, hoặc giàn đèn LED bệ máy gồm nhiều driver song song, xung điều khiển từ chân NO bắt buộc phải nối tiếp qua cuộn hút (Coil) của Khởi động từ (Contactor) mạch động lực. Sơ đồ mạch đệm này giúp cô lập dòng xung kích lớn ra khỏi timer, triệt tiêu nguy cơ phóng hồ quang làm cháy hỏng linh kiện điện tử nhạy cảm bên trong thiết bị Pháp.

5. Phạm vi tích hợp trong các hệ thống tự động hóa song kênh

Nhờ cấu trúc điều khiển 2 kênh độc lập cùng khả năng lập trình tuần linh hoạt, Schneider CCT15443 là phương án công nghệ lý tưởng cho:

• Tích hợp tủ điện chiếu sáng đô thị và cảnh quan thông minh: Kênh A lập trình hẹn giờ cho hệ thống đèn chiếu sáng chính (bật từ 18:00 và tắt vào 5:00 sáng hôm sau); Kênh B lập trình điều khiển cụm đèn hắt trang trí, bảng hiệu quảng cáo (chỉ bật từ 18:00 và tắt sớm vào 23:00 đêm để tiết kiệm điện).

• Tự động hóa hệ thống thông gió và điều hòa phụ trợ tòa nhà: Kênh A lập trình chạy cụm quạt hút gió tươi hành lang bám sát theo ca làm việc của nhân viên; Kênh B điều khiển hệ thống quạt hút mùi nhà vệ sinh hoặc quạt giải nhiệt khoang tủ điện tổng với chu kỳ linh hoạt.

• Kiểm soát hệ thống bơm nước và tưới tiêu cảnh quan: Hẹn giờ kích hoạt chính xác theo phút cho trạm bơm nước tuần hoàn đài phun nước nghệ thuật (Kênh A) và hệ thống tưới cây tự động của các khu đô thị dải rộng (Kênh B).

Kết luận

Đồng hồ hẹn giờ kỹ thuật số 2 kênh độc lập Schneider CCT15443 thuộc dòng Acti9 IHP là phương án công nghệ tiêu chuẩn đỉnh cao, mang lại hiệu quả quản lý thời gian đa nhiệm và tiết kiệm không gian lắp đặt tối đa cho hệ thống tủ bảng điện của bạn.

Sở hữu kết cấu cài ray DIN Rail 36mm chắc chắn, màn hình LCD hiển thị dải số trực quan, bộ nhớ 56 chương trình theo tuần cùng viên pin lưu trữ dài hạn kịch khung lên đến 6 năm, thiết bị chính là mắt xích hoàn hảo giúp đơn giản hóa sơ đồ đấu nối nhị thứ, nâng tầm chuyên nghiệp và đảm bảo hệ thống luôn vận hành ổn định, an toàn tuyệt đối bám sàn hiện trường.
