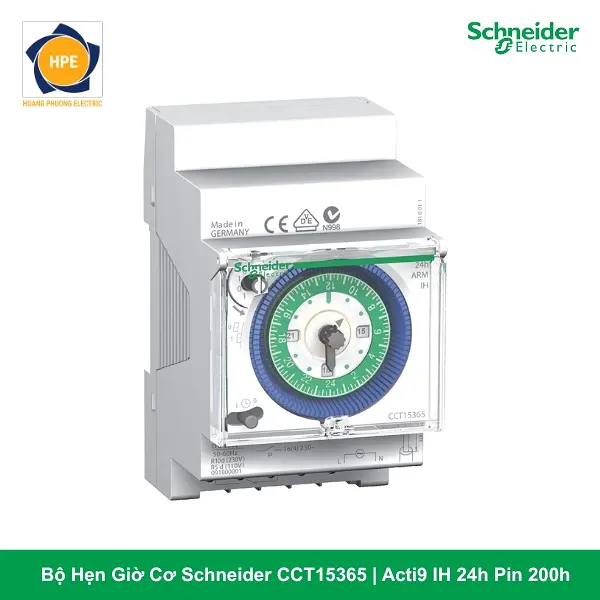

Bộ Hẹn Giờ Cơ Schneider CCT15365 Acti9 IH 24h Pin 200h

1. Cơ chế vận hành đồng bộ và cấu trúc cơ học dải cao

Schneider CCT15365 là bộ hẹn giờ dạng cơ công nghiệp (Mechanical Time Switch) thuộc phân khúc thiết bị định thời cao cấp của dải sản phẩm Acti9 IH. Thiết bị hoạt động dựa trên nguyên lý chuyển động tịnh tiến của hệ thống bánh răng cơ khí kết hợp động cơ thạch anh (Quartz Motor) dải cao. Kết cấu này được tối ưu hóa để lắp đặt gài trực tiếp bám thanh ray DIN Rail 35mm, đóng vai trò gác cổng kiểm soát khung giờ hoạt động cho hệ thống mạch điều khiển nhị thứ của tủ điện.

Hệ thống đóng ngắt của CCT15365 Schneider vận hành hoàn toàn độc lập trên 1 kênh ngõ ra với chu kỳ tuần hoàn lặp lại sau mỗi 24 giờ. Bằng cách thiết lập thủ công các nấc gạt phân đoạn được bố trí xung quanh đĩa quay thời gian thực, người vận hành có thể cấu hình kịch bản bật/tắt tải một cách trực quan, triệt tiêu hoàn toàn các sự cố treo đơ do lỗi phần mềm hay nhiễu tín hiệu số.

Điểm bứt phá công nghệ trên mã phần cứng CCT15365 chính là năng lực lưu trữ năng lượng dự phòng của viên pin sạc lên đến 200 giờ (tương đương hơn 8 ngày liên tục). Khi hệ thống nguồn tổng của khoang tủ điện gặp sự cố mất điện lưới kịch khung, động cơ thạch anh Đức vẫn duy trì bộ đếm thời gian thực chạy ngầm mượt mà, giúp giữ nguyên vẹn lịch trình hoạt động mà không cần nhân công đi căn chỉnh lại mốc giờ thủ công.

2. Đặc tính phần cứng chuyên sâu và thông số cơ – điện cốt lõi

Được chế tạo bám sát các tiêu chuẩn khắt khe về quản lý năng lượng toàn cầu của Schneider Electric, mã hàng CCT15365 sở hữu các cấu trúc vật lý bền bỉ:

• Mạch sạc thông minh và pin dự trữ nguồn 200 giờ: Sử dụng dòng pin sạc cao cấp có tuổi thọ vận hành trên 10 năm. Khi có điện lưới trở lại, mạch nguồn bên trong thiết bị tự động sạc bù dòng năng lượng đã tiêu hao, bảo vệ viên pin luôn trong trạng thái sẵn sàng gác cổng dòng điện 24/7.

• Nấc gạt cơ học chống mài mòn với bước mịn 15 phút: Đĩa quay trung tâm phân tách thời gian thực thành 96 ngạnh gạt phân đoạn cơ khí chắc chắn, không bị rơ lỏng theo thời gian. Khoảng thời gian cài đặt tối thiểu giữa các lệnh đóng/ngắt là 15 phút, hỗ trợ kỹ sư cấu hình linh hoạt kịch bản đóng cắt bệ máy theo các ca làm việc.

• Cơ chế can thiệp cưỡng bức ba vị trí (Manual Override): Mặt trước thiết bị tích hợp thanh gạt chọn chế độ tay trực quan với 3 nấc chức năng: Luôn bật (Permanent ON) / Tự động (AUTO) / Luôn tắt (Permanent OFF). Tiện ích này cho phép thợ điện cách ly phụ tải hoặc bật thử nghiệm bệ máy ngay tức thì mà không làm xáo trộn cấu hình nấc gạt có sẵn.

• Kiến trúc khối siêu mỏng 1 Module (18mm) bám tủ: Thiết bị sở hữu vỏ bọc bằng nhựa kỹ thuật RAL 9003 chịu nhiệt cao, chống cháy dòng rò với độ rộng chỉ 18mm, tương đương độ rộng của 1 tép MCB đơn cực thông thường. Mặt trước trang bị nắp lật nhựa bảo vệ trong suốt giúp ngăn ngừa bụi bẩn bám sàn và côn trùng xâm nhập khoang cơ khí.

3. Bảng thông số kỹ thuật bộ hẹn giờ dạng cơ Schneider CCT15365

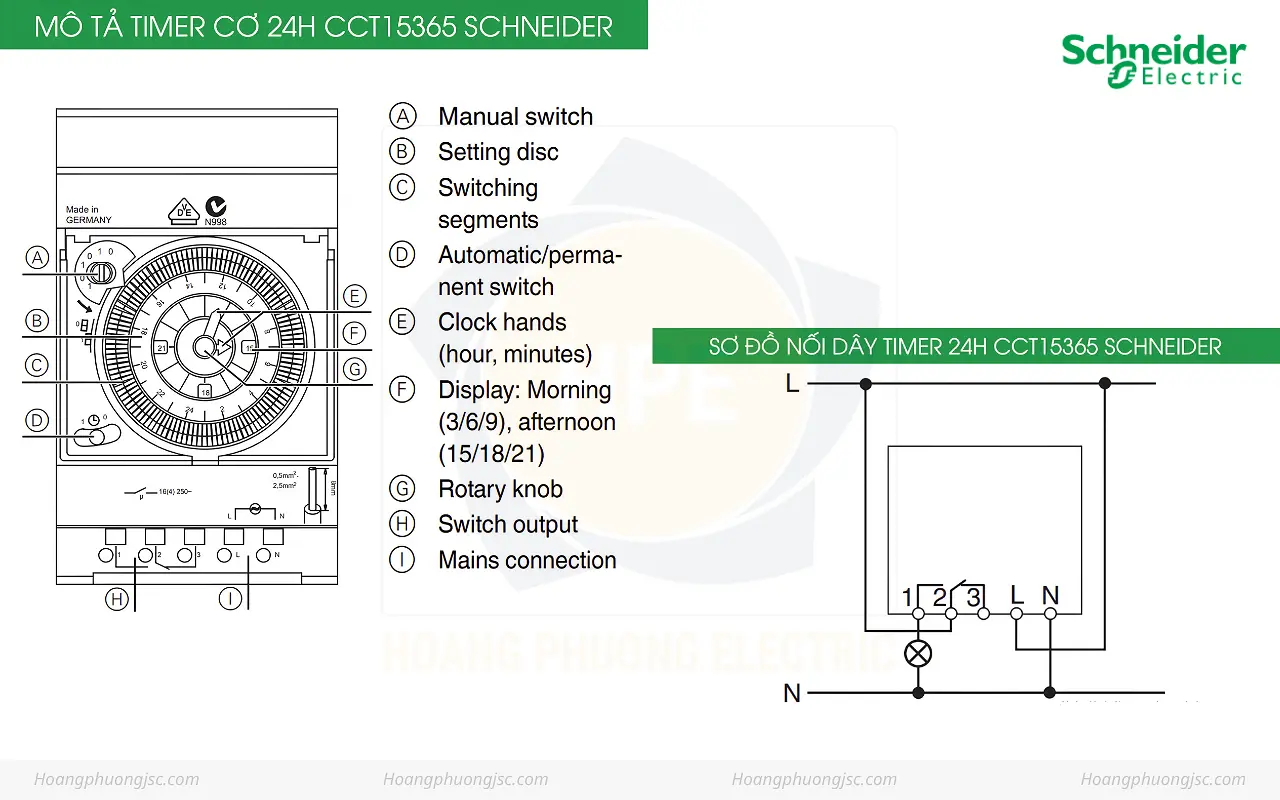

4. Sơ đồ mạch đấu nối nhị thứ an toàn

Để hệ thống rơ-le tiếp điểm và bánh răng cơ khí của Schneider CCT15365 vận hành kiên cố bền bỉ, quy trình thi công đi dây cần tuân thủ sơ đồ mạch điều khiển tiêu chuẩn:

• Mạch nguồn cấp (Power Supply): Dây Pha (L) và dây Trung tính (N) của lưới điện nguồn 230V được đấu vào hai cực cấp năng lượng đầu vào của timer (Theo sơ đồ chỉ dẫn in nổi trên vỏ thiết bị của hãng Schneider) để kích hoạt mạch sạc pin và động cơ thạch anh.

• Mạch tiếp điểm khô điều khiển tải (Control Output): Ngõ ra của thiết bị là dạng tiếp điểm khô chuyển đổi đơn cực hai ngả (SPDT) gồm 3 chân (chân chung COM, Thường Mở NO, Thường Đóng NC). Kỹ sư đấu dây pha điều khiển vào chân chung, xung tín hiệu ra cấp cho thiết bị chấp hành hiện trường sẽ trích xuất từ chân Thường Mở (NO).

• Quy chuẩn phối hợp Contactor đệm bảo vệ hồ quang: Mặc dù bộ tiếp điểm cơ khí chịu dòng tải định mức 16A, nhưng đối với các loại tải cảm dải dòng cao hoặc hệ thống đèn LED phân xưởng công suất lớn (có dòng khởi động đỉnh Inrush Current cực đại), xung điều khiển từ chân NO bắt buộc phải nối tiếp qua cuộn hút (Coil) của Khởi động từ (Contactor) mạch động lực. Giải pháp sơ đồ mạch đệm này giúp cô lập dòng xung kích lớn ra khỏi timer, triệt tiêu nguy cơ phóng hồ quang làm cháy dính hoặc đánh thủng tiếp điểm cơ khí bên trong thiết bị.

5. Phạm vi tích hợp trong các hệ thống tự động hóa

Nhờ kết cấu cài thanh ray 35mm siêu mỏng gọn cùng viên pin dự trữ nguồn dài hạn 200 giờ vượt trội, Schneider CCT15365 là phương án hàng đầu cho:

• Quản lý hệ thống chiếu sáng công cộng và hạ tầng thương mại: Hẹn giờ tự động bật tắt dải rộng cho hệ thống đèn đường, đèn cao áp bảo vệ vòng quanh phân xưởng bệ máy, đèn chiếu sáng biển quảng cáo tấm lớn ngoài trời, đèn LED trang trí mặt tiền showroom theo khung giờ cố định bất chấp mọi sự cố sụt áp lưới điện lưới.

• Tự động hóa hệ thống thông gió và làm mát phân xưởng: Lập trình thời gian kích hoạt hệ thống quạt hút gió tươi hành lang tòa nhà bám theo giờ hành chính, cụm quạt thông gió nhà xưởng bám ca sản xuất của công nhân, giúp tiết kiệm năng lượng kịch khung.

• Kiểm soát thiết bị gia nhiệt và trạm bơm tưới tiêu: Hẹn giờ tắt mở định kỳ cho hệ thống sưởi, lò sấy mini, bình đun nước nóng công nghiệp tập trung hoặc điều khiển các trạm bơm nước tưới cây cảnh quan nội khu đô thị, giúp tự động hóa quy trình vận hành và cắt giảm chi phí nhân công.

Kết luận

Bộ hẹn giờ dạng cơ 1 kênh Schneider CCT15365 dòng Acti9 IH là sự lựa chọn hoàn hảo cho các giải pháp quản lý năng lượng bám tủ hiện trường, mang lại độ tin cậy tuyệt đối và tính liên tục vận hành cao nhất.

Sở hữu kết cấu cài ray DIN 18mm siêu mỏng gọn, cơ chế nấc gạt mịn 15 phút trực quan, tiếp điểm dải cao 16A kiên cố cùng mạch sạc pin dự trữ dài hạn kịch khung 200 giờ chuẩn Schneider, thiết bị mang lại phương án công nghệ tối ưu, giúp đơn giản hóa sơ đồ đấu nối nhị thứ và đảm bảo bệ máy hệ thống luôn hoạt động ổn định, chính xác dài lâu bám sàn phân xưởng.

Hãy liên hệ ngay cho chúng tôi để mua được rơ le thời gian 24h chính hãng với giá cả tốt nhất.
