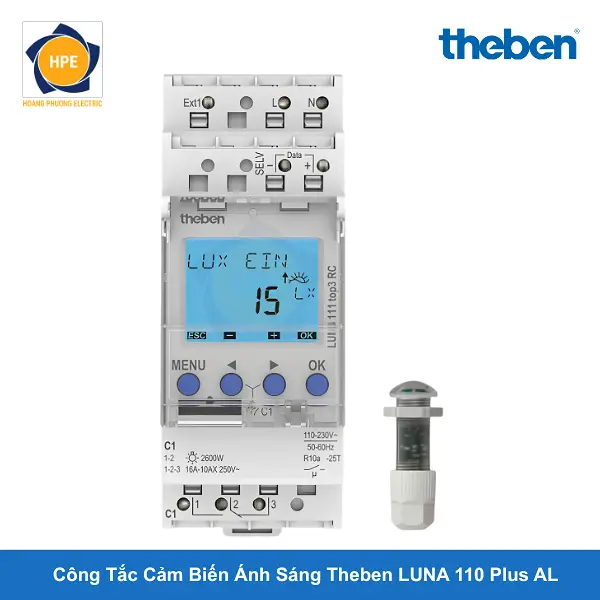

Công Tắc Cảm Biến Ánh Sáng Theben LUNA 110 Plus AL

1. Kiến trúc hệ thống và cơ chế đóng cắt theo chu kỳ quang năng

Theben LUNA 110 Plus AL là giải pháp công tắc cảm biến ánh sáng (Twilight Switch) phân khúc cao cấp, hoạt động dựa trên cơ chế thu nhận dữ liệu độ rọi của môi trường để điều khiển đóng ngắt mạch điện nhị thứ. Cấu trúc phần cứng của hệ thống bao gồm hai khối chức năng riêng biệt: Bộ xử lý trung tâm dạng mô-đun lắp gọn trong tủ điện bám thanh ray DIN Rail 35mm, kết nối nối tiếp với một đầu dò cảm biến quang học rời được thiết kế chuyên dụng để gắn nổi (Surface-mounted) trực tiếp trên bề mặt tường, cột đèn hoặc vách ngoài trời.

Hệ thống bo mạch điều khiển của LUNA 110 Plus AL liên tục phân tích tín hiệu dòng rò quang điện từ đầu dò gửi về. Khi cường độ ánh sáng tự nhiên giảm xuống dưới mức cài đặt (hoạt động vào ban đêm hoặc khi trời giông bão), rơ-le nội vi sẽ chuyển trạng thái để cấp nguồn cho hệ thống đèn hành lang, sân vườn.

Thiết bị tích hợp mạch lọc thông thấp (Low-pass filter) tạo độ trễ thông minh. Cơ chế này giúp ngăn chặn tình trạng tiếp điểm bị dao động đóng ngắt liên tục khi có các nguồn sáng động tạm thời quét qua đầu dò (như ánh chớp hoặc đèn pha phương tiện giao thông).

2. Đặc tính cơ học và cấu trúc linh kiện dải chuyên sâu

Được chế tạo để vận hành kiên cố trong các hạ tầng chiếu sáng công nghiệp và tòa nhà, Theben LUNA 110 Plus AL mang những ưu điểm vượt trội về thiết kế vỏ ngoài và mạch xử lý xung:

• Đầu dò quang học lắp nổi ngoài trời chống chịu thời tiết (Surface-mounted Sensor):

  Khác biệt với biến thể gắn chìm EL, đầu dò đi kèm của mã LUNA 110 Plus AL (Mã hiệu: Đuôi AL) sở hữu hộp bọc bảo vệ dạng gá nổi bề mặt. Vỏ hộp làm bằng nhựa chịu bọc tia cực tím (UV-resistant), trang bị kèm ốc siết cáp chống thấm và gioăng cao su chịu nhiệt, cho phép cố định nhanh trên mọi địa hình vách tường hiện trường mà không cần đục khoét sâu.

• Kiểm soát dải Lux rộng bằng núm xoay phân tách:

  Bộ xử lý trung tâm hỗ trợ hai dải đo cường độ sáng tùy biến cực linh hoạt. Kỹ sư có thể chọn dải thấp từ 2 Lux đến 200 Lux để điều khiển hệ thống đèn đường công cộng thông thường, hoặc chuyển mạch sang dải cao từ 200 Lux đến 50.000 Lux nhằm lập trình các kịch bản đóng rèm tự động tránh nắng cho mặt kính tòa nhà thương mại.

• Tính năng thiết lập độ trễ độc lập kép (ON/OFF Delay):

  Mặt trước thiết bị tích hợp biến trở xoay cho phép cài đặt thời gian trễ khi bật và thời gian trễ khi tắt hoàn toàn tách biệt, dao động từ 20 giây đến 120 giây. Thuật toán này đảm bảo tải chỉ được kích hoạt khi điều kiện ánh sáng môi trường thay đổi một cách đồng nhất và duy trì ổn định.

• Cơ chế đóng cắt Zero-cross switching bảo vệ mạch Driver:

  Theben tích hợp công nghệ đóng cắt tiếp điểm tại thời điểm điện áp dòng xoay chiều đi qua điểm gốc 0V. Công nghệ này giúp triệt tiêu dòng đỉnh khởi động cực đại (Inrush Current) của các hệ thống đèn LED dải công suất lớn, ngăn ngừa triệt để hiện tượng cháy dính tiếp điểm cơ khí.

2. Bảng thông số kỹ thuật công tắc cảm biến ánh sáng Theben LUNA 110 Plus AL

4. Sơ đồ mạch đấu nối nhị thứ an toàn

Để hệ thống điều khiển quang học vận hành ổn định lâu dài, quy trình thi công luồn cáp cần tuân thủ sơ đồ phân phối dòng tiêu chuẩn kỹ thuật:

• Mạch kết nối đầu dò nổi (Sensor Wiring):

  Đầu dò cảm biến lắp nổi ngoài trời kết nối về khối xử lý trong tủ thông qua một cặp dây dẫn nhị thứ tiêu chuẩn (tiết diện khuyến nghị từ 0.75mm2 đến 2.5mm2). Khoảng cách kéo dài đường truyền giữa tủ điện đến vị trí lắp nổi đầu dò ngoài trời có thể đạt tới 50 mét mà không làm suy hao tín hiệu đo.

• Mạch cấp nguồn và tiếp điểm khô (Power & Load Terminal):

  Nguồn điện lưới 220V AC được cấp vào hai chân nguồn của bộ xử lý trung tâm. Ngõ ra điều khiển là dạng tiếp điểm khô chuyển đổi đơn cực hai ngả (SPDT). Người lắp đặt đấu dây pha nguồn vào chân chung (COM), xung tín hiệu ra điều khiển tải sẽ trích xuất từ chân Thường Mở (NO).

• Khuyến nghị lắp đặt Contactor đệm:

  Đối với hệ thống tải cảm dải dòng cao hoặc cụm đèn chiếu sáng đô thị gồm nhiều bóng LED đấu song song, xung ngõ ra từ chân NO của LUNA 110 Plus AL bắt buộc phải nối tiếp qua cuộn hút (Coil) của Khởi động từ (Contactor) trung gian. Sơ đồ này giúp bảo vệ bo mạch vi xử lý của Theben khỏi nguy cơ phóng hồ quang phá hủy tiếp điểm cơ khí khi tắt mở hệ thống phụ tải lớn.

5. Phạm vi tích hợp trong các hệ thống tự động hóa

Nhờ kết cấu đầu dò lắp nổi linh hoạt cùng bộ vỏ chịu thời tiết cao cấp của Đức, Theben LUNA 110 Plus AL là lựa chọn tối ưu cho:

• Tự động hóa hệ thống chiếu sáng đô thị và nhà xưởng:

  Điều khiển bật tắt mạch đèn đường, đèn cao áp bảo vệ vòng quanh phân xưởng, đèn chiếu sáng khu vực cầu cảng, kho bãi ngoài trời, đảm bảo đèn luôn bật sáng kịp thời khi mây mù bao phủ và tự động tắt khi có ánh mặt trời.

• Quản lý tủ điện chiếu sáng cảnh quan công viên:

  Vận hành hệ thống đèn LED chiếu sáng cây xanh, đèn hắt lối đi nội khu đô thị, đèn bảng hiệu quảng cáo tấm lớn ngoài trời dựa theo độ rọi thực tế ban ngày ban đêm, giúp triệt tiêu hoàn toàn lượng điện năng lãng phí.

• Kiểm soát hệ thống rèm và kính điện mặt tiền (Smart Glass):

  Tận dụng dải Lux cao đến 50.000 Lux để truyền tín hiệu điều khiển đóng mở rèm cuốn tự động hoặc đổi màu kính điện khi bức xạ mặt trời vượt ngưỡng, hỗ trợ giảm tải cho hệ thống điều hòa không khí trung tâm HVAC của tòa nhà.

Kết luận

Bộ công tắc cảm biến ánh sáng Theben LUNA 110 Plus AL gắn nổi ngoài trời là thiết bị quản lý năng lượng tiêu chuẩn đỉnh cao của châu Âu.

Với thiết kế mô-đun bám tủ siêu gọn 17.5mm, đầu dò quang lắp nổi IP55 chịu thời tiết bền bỉ, mạch tạo trễ kép chống nhiễu loạn ánh sáng cùng công nghệ đóng cắt Zero-cross switching, thiết bị mang lại phương án công nghệ tối ưu, giúp đơn giản hóa sơ đồ đấu nối nhị thứ và đảm bảo hệ thống chiếu sáng vận hành thông minh, bền bỉ tuyệt đối tại hiện trường.
