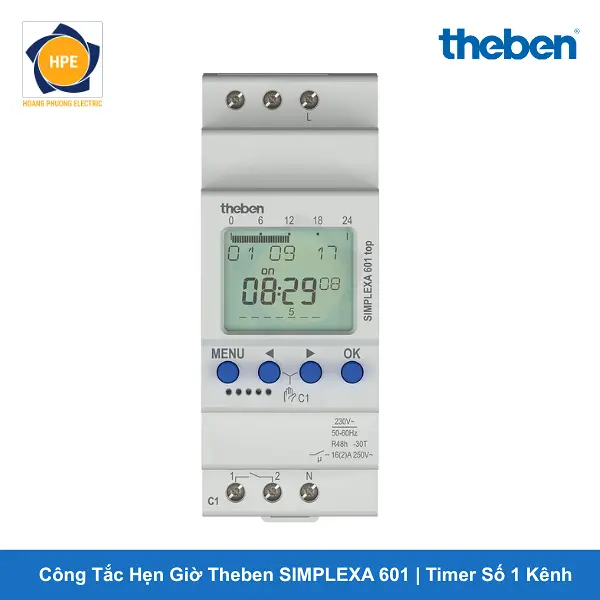

Công Tắc Hẹn Giờ Theben SIMPLEXA 601 Timer Số 1 Kênh Đức

1. Tổng quan thiết bị và nguyên lý vận hành

Theben SIMPLEXA 601 là dòng công tắc điện tử hẹn giờ kỹ thuật số (Digital Time Switch) 1 kênh ngõ ra độc lập dải chu kỳ tuần hoàn 24 giờ và 7 ngày phân khúc chất lượng cao. Thiết bị được nghiên cứu và chế tạo đồng bộ bởi tập đoàn Theben (Đức) – thương hiệu thiết bị gác cổng thời gian và tự động hóa tòa nhà danh tiếng thế giới, chuyên dụng để lắp đặt gài trực tiếp lên thanh ray DIN Rail 35mm bên trong các khoang tủ điện tổng hạ tầng, nhà xưởng và tòa nhà thương mại.

Thiết bị vận hành dựa trên nền tảng vi xử lý dải toán cao kết hợp màn hình tinh thể lỏng LCD sắc nét. Cơ chế này cho phép người vận hành thiết lập chính xác đến từng phút các lệnh đóng/ngắt mạch nhị thứ theo từng ngày riêng lẻ trong tuần hoặc lập trình tuần hoàn theo nhóm ngày tùy chọn, giúp tối ưu hóa kịch bản vận hành của hệ thống.

Mã phần cứng SIMPLEXA 601 Theben sở hữu năng lực kiểm soát mạch điện kiên cố nhờ tích hợp viên pin dự phòng nội vi dải dài hàng năm. Khi khoang tủ điện tổng gặp sự cố mất nguồn cấp đột ngột, mạch nguồn thông minh sẽ ngay lập tức kích hoạt pin duy trì bộ nhớ và xung đồng hồ nội vi (không làm mờ màn hình), giúp giữ nguyên vẹn toàn bộ dữ liệu cấu hình đã lập trình sẵn mà không cần người dùng phải đi thiết lập lại từ đầu.

2. Đặc tính kỹ thuật công nghệ cốt lõi

Cấu trúc phần cứng và cơ chế chuyển mạch của mã Theben SIMPLEXA 601 sở hữu những đặc tính kỹ thuật chuyên sâu, đáp ứng nghiêm ngặt các quy chuẩn kỹ thuật châu Âu:

• Màn hình hiển thị LCD sắc nét và giao diện phím bấm trực quan:

  Mặt trước trang bị màn hình LCD hiển thị rõ ràng mốc thời gian thực tế, thứ trong tuần cùng trạng thái bật tắt của tiếp điểm. Hệ thống phím nhấn cơ học êm ái, hỗ trợ kỹ sư cấu hình chu kỳ On/Off cực kỳ nhanh chóng và dễ dàng.

• Tính năng tự động chuyển đổi giờ mùa đông/mùa hè (DST):

  Thiết bị tích hợp thuật toán lịch vạn niên thông minh, tự động căn chỉnh mốc giờ theo quy chuẩn Daylight Saving Time của quốc tế, triệt tiêu hoàn toàn sai số thời gian thực bám sàn theo mùa bệ máy.

• Tiếp điểm chuyển đổi dải cao chịu tải định mức 16A kiên cố:

  Thiết bị sở hữu cấu trúc tiếp điểm đơn cực hai ngả (1 NO / 1 NC), chịu dòng tải định mức lên tới 16A (tải trở). Khả năng chịu tải cơ học kiên cố này giúp thiết bị vận hành an toàn, giảm thiểu tối đa hiện tượng vỡ hồ quang khi đóng cắt mạch nguồn nhị thứ.

• Thiết kế bám tủ chuẩn DIN Rail 35mm và nắp bảo vệ trong suốt:

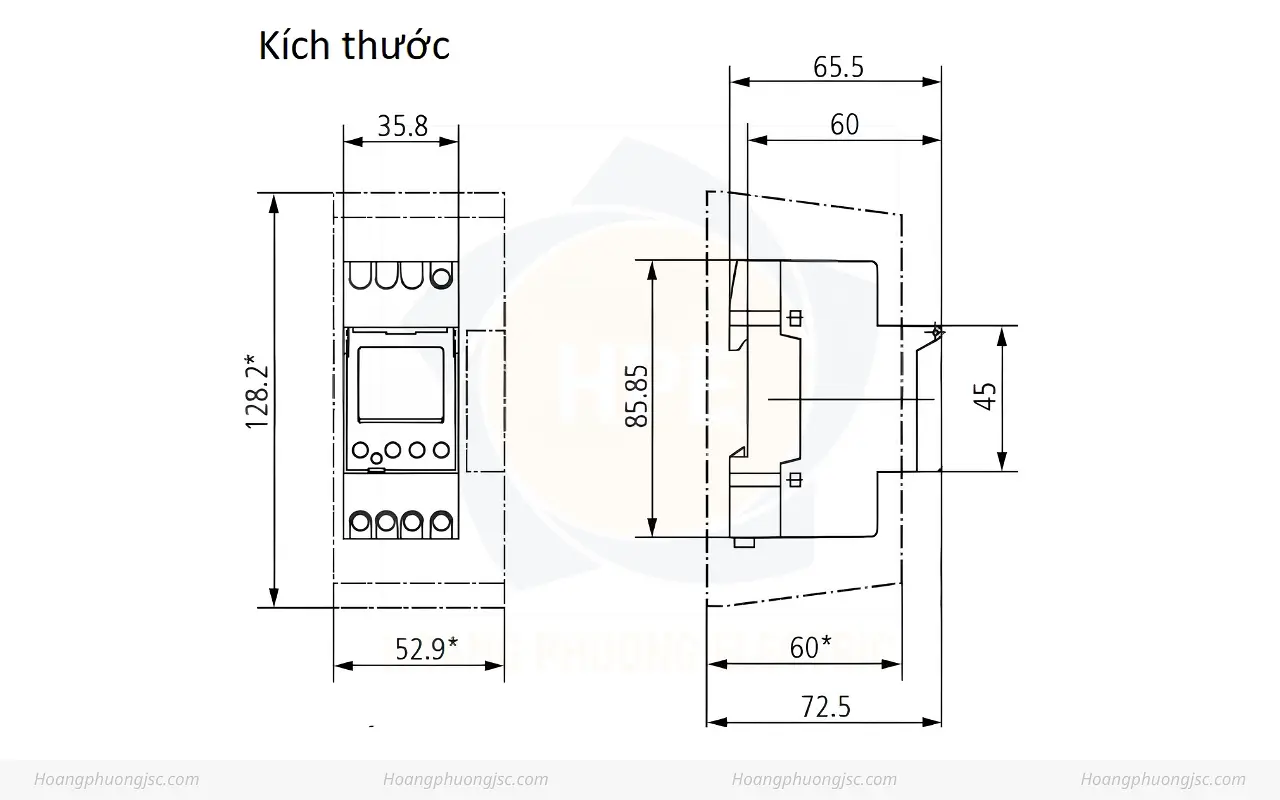

  Kích thước mô-đun tiêu chuẩn bằng 2 tép aptomat thông thường (36mm), gài trực tiếp lên thanh ray DIN Rail 35mm giúp tiết kiệm không gian tủ điện kịch khung. Nắp lật nhựa trong suốt phía trước giúp chống bụi bẩn và côn trùng xâm nhập, đi kèm nút chuyển đổi chế độ tay (ON / OFF / AUTO) linh hoạt bám máy.

3. Bảng thông số kỹ thuật công tắc điện tử hẹn giờ Theben SIMPLEXA 601

4. Sơ đồ đấu nối mạch nhị thứ bám tủ

Để siêu phẩm công tắc điện tử hẹn giờ Theben SIMPLEXA 601 vận hành kiên cố và tránh các lỗi xung đỉnh dòng rò, kỹ sư thực hiện đấu nối theo quy trình mạch điện tiêu chuẩn sau:

• Đấu nối nguồn cấp (Power Input):

  Đấu dây Pha (L) và dây Trung tính (N) của lưới điện 220V AC vào hai chân cấp nguồn đầu vào của thiết bị (Thông thường là chân số 1 và số 2 theo sơ đồ in nổi trên vỏ nhựa của hãng Theben).

• Đấu nối mạch điều khiển tải (Load Output):

  Tiếp điểm ngõ ra hoạt động như một công tắc chuyển mạch ba chân khô. Kỹ sư cầu dây pha (L) từ nguồn cấp vào chân chung (COM), sau đó lấy dây ra từ chân Thường mở (NO) để đi thẳng ra phụ tải chấp hành hiện trường.

• Khuyến nghị kỹ thuật chuyên sâu từ chuyên gia:

  Mặc dù tiếp điểm Theben Đức có độ bền hồ quang cực cao, nhưng đối với các phụ tải có dòng khởi động đỉnh lớn như Máy bơm nước tưới tiêu, motor dải dòng cao, hệ thống điều hòa trung tâm, ngõ ra của SIMPLEXA 601 bắt buộc phải đấu nối tiếp để điều khiển cuộn hút (Coil) của Khởi động từ (Contactor) mạch động lực. Tuyệt đối không đóng cắt trực tiếp tải động cơ lớn nhằm bảo vệ bo mạch vi xử lý bên trong không bị phá hủy bởi dòng đỉnh (Inrush Current).

5. Ứng dụng tự động hóa công nghiệp và hạ tầng tiêu biểu

Nhờ thiết kế cài thanh ray 35mm nhỏ gọn cùng thuật toán lập trình linh hoạt đến từng phút, Theben SIMPLEXA 601 là giải pháp hàng đầu cho:

• Tự động hóa khoang tủ điện hạ tầng đô thị:

  Hẹn giờ tự động bật tắt dải rộng cho hệ thống đèn đường, đèn cao áp phân xưởng bám sàn, hệ thống biển hiệu quảng cáo tấm lớn ngoài trời, đèn LED trang trí showroom theo khung giờ cố định.

• Kiểm soát hệ thống thông gió và điều hòa tòa nhà:

  Lập trình thời gian kích hoạt các cụm quạt hút thông gió hành lang tòa nhà bám giờ hành chính, quạt hút bụi phân xưởng bám ca làm việc, hệ thống quạt giải nhiệt khoang tủ điện tổng giúp tiết kiệm năng lượng kịch khung.

• Quản lý thiết bị công nghiệp bám ca:

  Hẹn giờ tắt mở định kỳ cho hệ thống bình đun nước nóng công nghiệp phân xưởng, các trạm bơm nước tưới cây cảnh quan khu đô thị, giúp đơn giản hóa quy trình vận hành bệ máy hiện trường.

Kết luận

Công tắc điện tử hẹn giờ 1 kênh Theben SIMPLEXA 601 là giải pháp phần cứng tiêu chuẩn đỉnh cao, mang lại độ chính xác và tính bền bỉ tuyệt đối cho các bài toán kiểm soát thời gian bám tủ hiện trường.

Với thiết kế cài thanh ray DIN Rail siêu gọn gàng, năng lực lập trình dải tuần linh hoạt, tiếp điểm 16A kiên cố cùng mạch nguồn tích hợp pin dự phòng dài hạn chuẩn Đức, mã hàng này chính là phương án công nghệ tối ưu, nâng tầm chuyên nghiệp cho mọi hệ thống tủ bảng điện bệ máy của bạn.

Hãy liên hệ ngay cho chúng tôi để mua được rơ le thời gian 24h chính hãng với giá cả tốt nhất.
