Công Tắc Cảm Biến Ánh Sáng Theben LUNA 110 Plus EL

1. Nguyên lý kỹ thuật và cơ chế kiểm soát cường độ sáng

Theben LUNA 110 Plus EL là hệ thống công tắc cảm biến ánh sáng (Twilight Switch) kỹ thuật số cao cấp, vận hành dựa trên nguyên lý thu thập tín hiệu quang năng và chuyển đổi sang logic tiếp điểm đóng ngắt. Thiết bị được cấu thành từ hai bộ phận tách biệt: Mô-đun xử lý trung tâm lắp đặt cố định trên thanh ray DIN Rail 35mm bên trong tủ điện, kết hợp cùng một đầu dò cảm biến quang học độc lập thiết kế chuyên dụng để gá lắp chìm (Flush-mounted) ngoài trời hoặc khu vực lấy sáng.

Mạch logic điều khiển của LUNA 110 Plus EL liên tục giám sát mức Lux (Cường độ ánh sáng) thực tế tại hiện trường. Khi điều kiện ánh sáng tự nhiên tụt xuống dưới ngưỡng cấu hình (Ngưỡng bật) hoặc vượt qua ngưỡng thiết lập (Ngưỡng tắt), bộ vi xử lý của hãng Theben sẽ kích hoạt lệnh chuyển mạch nhị thứ để điều khiển hệ thống đèn.

Để triệt tiêu hiện tượng đóng cắt liên tục do nhiễu loạn quang học tạm thời (như ánh đèn pha ô tô quét qua hoặc mây che phủ chớp nhoáng), hệ thống được tích hợp bộ lọc thời gian dải mịn, tạo độ trễ đóng ngắt an toàn nhằm bảo vệ phụ tải đầu cuối và tăng tuổi thọ cho hệ thống chiếu sáng.

2. Đặc tính cấu trúc phần cứng và tính năng chuyên sâu

Được chế tạo để đáp ứng các tiêu chuẩn khắt khe về quản lý năng lượng và tự động hóa tòa nhà thông minh, Theben LUNA 110 Plus EL sở hữu các thông số cơ – điện tử tối ưu:

• Đầu dò quang học thiết kế gá chìm (Flush-mounted Sensor):

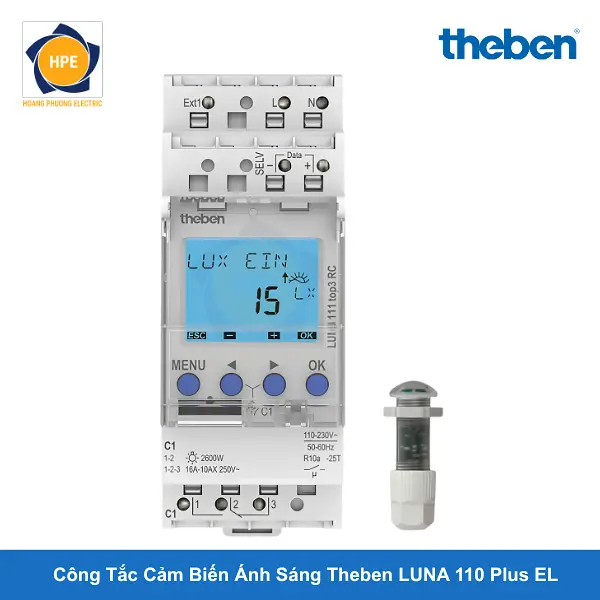

  Đầu dò cảm biến ánh sáng đi kèm (Mã hiệu: Đuôi EL) sở hữu cấu trúc khối trụ tròn tinh gọn, chuyên dụng để khoan cấy gắn chìm vào vách tường, trần bê tông hoặc hộp kỹ thuật ngoài trời. Cấu trúc này không chỉ đảm bảo mỹ quan kiến trúc mà còn tăng cường khả năng chống chịu va đập và các tác động cơ học ngoại vi.

• Dải đo cường độ sáng rộng và hai dải tinh chỉnh:

  Thiết bị cho phép kỹ sư thiết lập linh hoạt ngưỡng tác động dải mịn từ 2 Lux đến 200 Lux (Dành cho nhu cầu bật tắt đèn đường, đèn sân vườn thông thường) và mở rộng từ 200 Lux đến 50.000 Lux (Ứng dụng cho các kịch bản điều khiển rèm che nắng tòa nhà hoặc hệ thống kính điện thông minh).

• Mạch tạo trễ thời gian thông minh (Time Delay Relay):

  Tích hợp biến trở xoay cho phép thiết lập độ trễ ON (Bật) và độ trễ OFF (Tắt) hoàn toàn độc lập từ 20 giây đến 120 giây. Cơ chế này đảm bảo tiếp điểm rơ-le nội vi chỉ chuyển trạng thái khi cường độ sáng thay đổi liên tục và duy trì ổn định trong suốt khoảng thời gian trễ.

• Trực quan hóa trạng thái hiển thị và nút Test nhanh:

  Mặt trước mô-đun tủ điện trang bị đèn LED báo nguồn (Green) và LED chỉ thị trạng thái tiếp điểm (Red). Đi kèm nút nhấn thử nghiệm hệ thống (Test button) giúp kỹ sư kiểm tra nhanh sơ đồ đi dây mạch động lực của đèn ngay ban ngày mà không cần che tối đầu dò cảm biến.

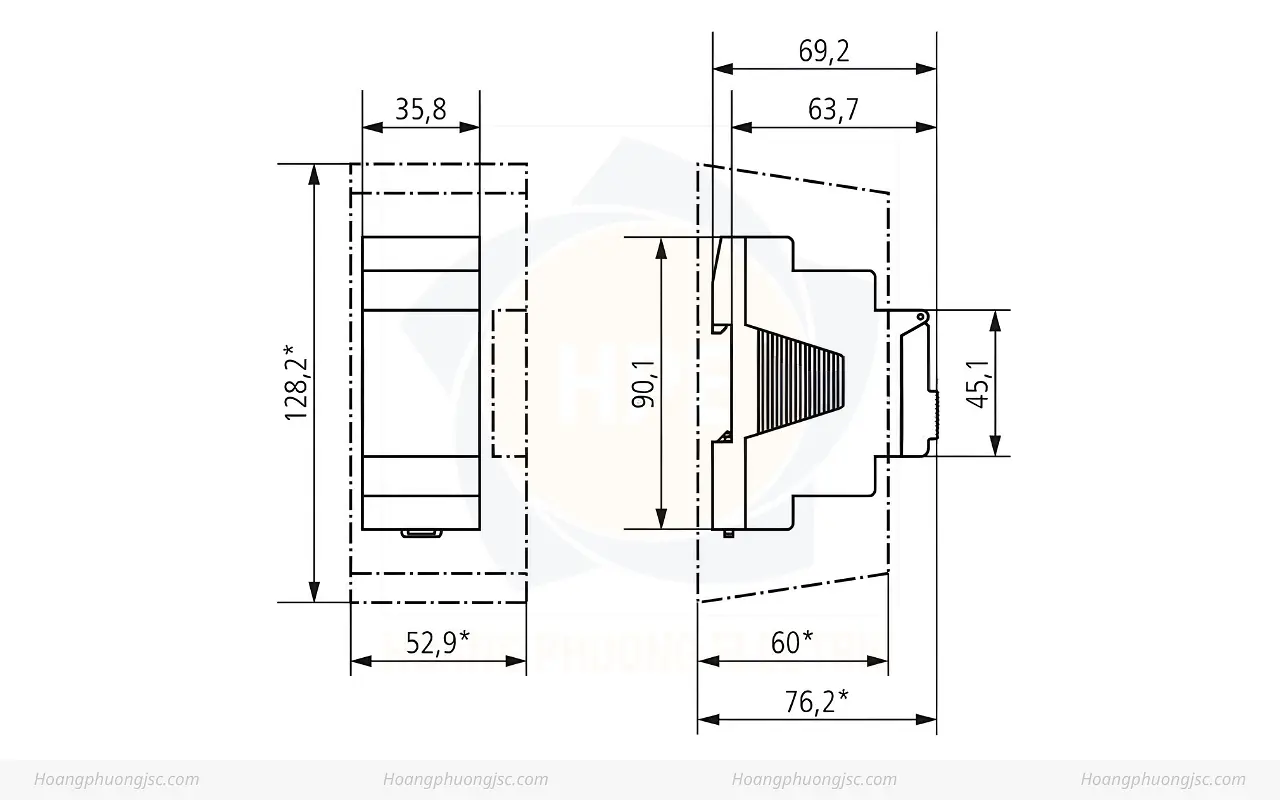

3. Bảng thông số kỹ thuật công tắc cảm biến ánh sáng Theben LUNA 110 Plus EL

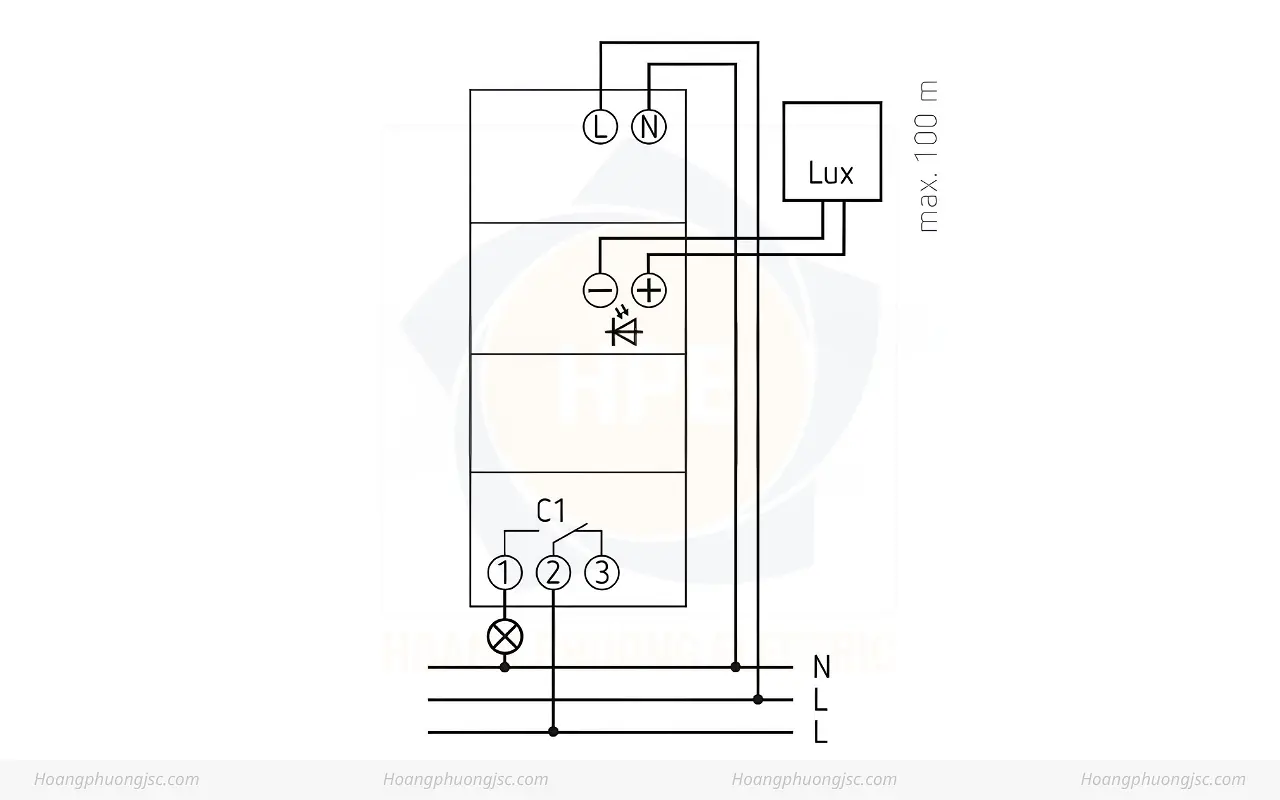

4. Sơ đồ mạch đấu nối nhị thứ an toàn

Để hệ thống cảm biến quang học vận hành ổn định lâu dài, quy trình lắp đặt luồn cáp cần tuân thủ sơ đồ phân phối dòng điều khiển tiêu chuẩn:

• Mạch đấu nối đầu dò (Sensor Wiring):

  Đầu dò cảm biến quang ngoài trời kết nối về mô-đun trung tâm thông qua cặp dây dẫn nhị thứ tiêu chuẩn. Khoảng cách kéo dài dây từ tủ điện đến vị trí gá chìm cảm biến có thể lên tới $50text{m}$ (Khuyến nghị sử dụng cáp chống nhiễu nếu đi chung máng cáp động lực). Mạch cảm biến sử dụng điện áp thấp để cách ly an toàn.

• Mạch cấp nguồn và tiếp điểm khô (Power & Load Terminal):

  Điện áp nguồn 220V AC đấu vào chân cấp nguồn của bộ điều khiển trung tâm. Tiếp điểm ngõ ra của LUNA 110 là tiếp điểm khô chuyển đổi đơn cực hai ngả (SPDT). Kỹ sư cầu dây pha vào chân chung, xung điều khiển ra phụ tải lấy từ chân Thường Mở (NO).

• Quy chuẩn bảo vệ hồ quang tiếp điểm:

  Mặc dù tiếp điểm nội vi chịu dòng tải 16A và tích hợp công nghệ đóng cắt tại điểm gốc tọa độ dòng xoay chiều (Zero-cross switching) để bảo vệ đèn LED, nhưng đối với các hệ thống chiếu sáng đô thị dải rộng, đèn cao áp nhà xưởng, hoặc động cơ rèm cuốn công suất lớn, xung ngõ ra từ chân NO bắt buộc phải nối tiếp qua cuộn hút (Coil) của Khởi động từ (Contactor) trung gian. Cấu trúc này giúp triệt tiêu dòng đỉnh phóng hồ quang, bảo vệ kiên cố bo mạch vi xử lý bên trong.

5. Phạm vi tích hợp trong các hệ thống tự động hóa

Nhờ kết cấu cảm biến gắn chìm thẩm mỹ cùng mạch xử lý xung chống nhiễu độc quyền của Đức, Theben LUNA 110 Plus EL là phương án hàng đầu cho:

• Quản lý tủ điện chiếu sáng hạ tầng kiến trúc:

  Tự động kích hoạt hệ thống đèn LED chiếu sáng mặt tiền tòa nhà, đèn hắt đại sảnh, đèn trang trí cảnh quan đô thị bám theo cường độ sáng thực tế, tối ưu hóa năng lượng thay vì bật tắt theo giờ cố định.

• Tự động hóa hệ thống chiếu sáng công cộng và nhà xưởng:

  Điều khiển đóng cắt mạch đèn đường, đèn cao áp bảo vệ phân xưởng, đèn chiếu sáng kho bãi ngoài trời, đảm bảo bật đèn ngay khi trời giông bão âm u và tự động tắt đèn khi bình minh hửng sáng.

• Kiểm soát phân hệ rèm và che nắng tòa nhà (Smart Building):

  Tích hợp tín hiệu Lux dải cao (Lên đến 50.000 Lux) để điều khiển cơ chế buông rèm cuốn tự động của các tòa nhà kính khi cường độ bức xạ mặt trời vượt ngưỡng, giúp giảm tải tối đa cho hệ thống điều hòa không khí HVAC.

Kết luận

Bộ công tắc cảm biến ánh sáng Theben LUNA 110 Plus EL gắn chìm là giải pháp phần cứng quản lý năng lượng tiêu chuẩn đỉnh cao của châu Âu.

Với thiết kế mô-đun bám tủ siêu gọn 17.5mm, đầu dò quang chìm đạt cấp bảo vệ IP65 thẩm mỹ cao, mạch tạo trễ kép chống nhiễu cùng khả năng chịu dòng tải 16A, thiết bị mang lại phương án công nghệ tối ưu, giúp đơn giản hóa sơ đồ đấu nối nhị thứ và đảm bảo hệ thống chiếu sáng vận hành thông minh, bền bỉ tuyệt đối tại hiện trường.
