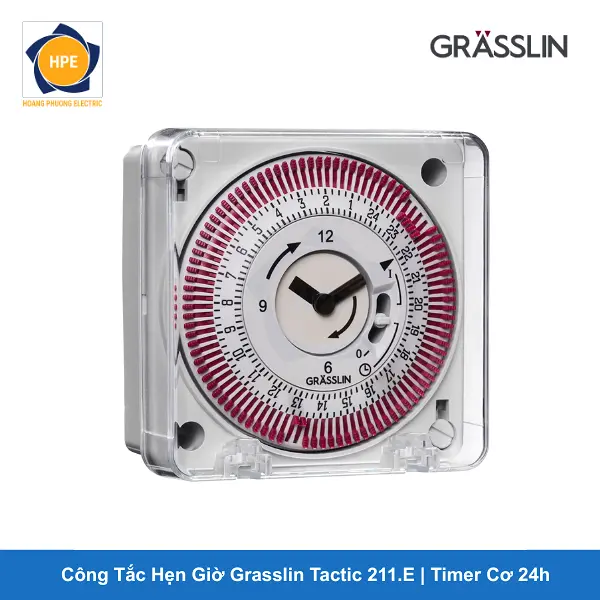

Công Tắc Hẹn Giờ Grasslin Tactic 211.E | Timer Cơ 24h

1. Tổng quan thiết bị và nguyên lý vận hành

Grasslin Tactic 211.E là dòng công tắc hẹn giờ dạng cơ (Mechanical Time Switch) chu kỳ tuần hoàn 24 giờ phân khúc chất lượng cao. Thiết bị được thiết kế và sản xuất đồng bộ bởi tập đoàn Grässlin (Đức) – đơn vị đi đầu thế giới về các thiết bị định thời nhị thứ, chuyên dụng để lắp đặt cài bám thanh ray DIN Rail 35mm bên trong các khoang tủ điện tổng hạ tầng, nhà xưởng và tòa nhà thương mại.

Thiết bị vận hành dựa trên động cơ thạch anh (Quartz Motor) thế hệ cải tiến kết hợp hệ thống truyền động bánh răng cơ khí cường độ cao. Từ đó, điều khiển trực tiếp mặt đĩa xoay hiển thị thời gian thực tế để thực thi đóng ngắt hệ thống mạch điều khiển theo đúng lịch trình nấc gạt cài đặt sẵn.

Mã phần cứng Tactic 211.E Grasslin sở hữu năng lực gác cổng mạch điện kiên cố nhờ tích hợp viên pin sạc dự phòng nội vi dải dài lên tới 150 giờ.

Khi khoang tủ điện tổng gặp sự cố mất nguồn cấp đột ngột, viên pin Ni-MH cao cấp này sẽ ngay lập tức duy trì bộ đếm cơ học chạy liên tục suốt hơn 6 ngày. Đặc tính này giúp thiết bị giữ nguyên vẹn độ chính xác của lịch trình cài đặt, triệt tiêu hoàn toàn sai số thời gian thực và loại bỏ thao tác phải đi cấu hình lại giờ khi lưới điện khôi phục.

2. Đặc tính kỹ thuật công nghệ cốt lõi

Cấu trúc phần cứng và cơ chế chuyển mạch của mã Tactic 211.E sở hữu những đặc tính kỹ thuật chuyên sâu, đáp ứng nghiêm ngặt các quy chuẩn kỹ thuật châu Âu:

• Mạch nguồn tích hợp Pin sạc dự phòng 150 giờ ổn định:

  Sở hữu mạch sạc thông minh bám sườn viên pin Ni-MH nội vi. Khi có điện lưới, thiết bị tự động sạc bù nguồn năng lượng tiêu hao cho pin, giúp duy trì tuổi thọ linh kiện dài lâu và đảm bảo bộ đếm luôn chạy đúng giờ bất kể điện lưới bật tắt liên tục.

• Cơ chế thanh gạt cơ học chống kẹt với bước mịn 15 phút:

  Vòng đĩa quay hiển thị 24 giờ trung tâm được phân tách thành 96 nấc gạt cơ khí chắc chắn, không bị rơ lỏng theo thời gian. Mỗi nấc gạt đại diện cho khoảng thời gian 15 phút. Kỹ sư chỉ cần gạt các thanh cài hướng ra ngoài (ON) hoặc vào trong (OFF) để thiết lập lịch trình hoạt động cực kỳ trực quan.

• Tiếp điểm chuyển đổi SPDT dải cao chịu tải định mức 16A:

  Thiết bị sở hữu bộ tiếp điểm đơn cực hai ngả (1 NO / 1 NC) bằng hợp kim bạc chịu mài mòn dải cao, cho phép chịu dòng tải định mức lên tới 16A (tải trở). Đặc tính này giúp timer vận hành kiên cố, chịu được dòng đóng cắt nhị thứ liên tục trong môi trường công nghiệp.

• Thiết kế bám tủ chuẩn DIN Rail 35mm và thanh gạt chế độ tay:

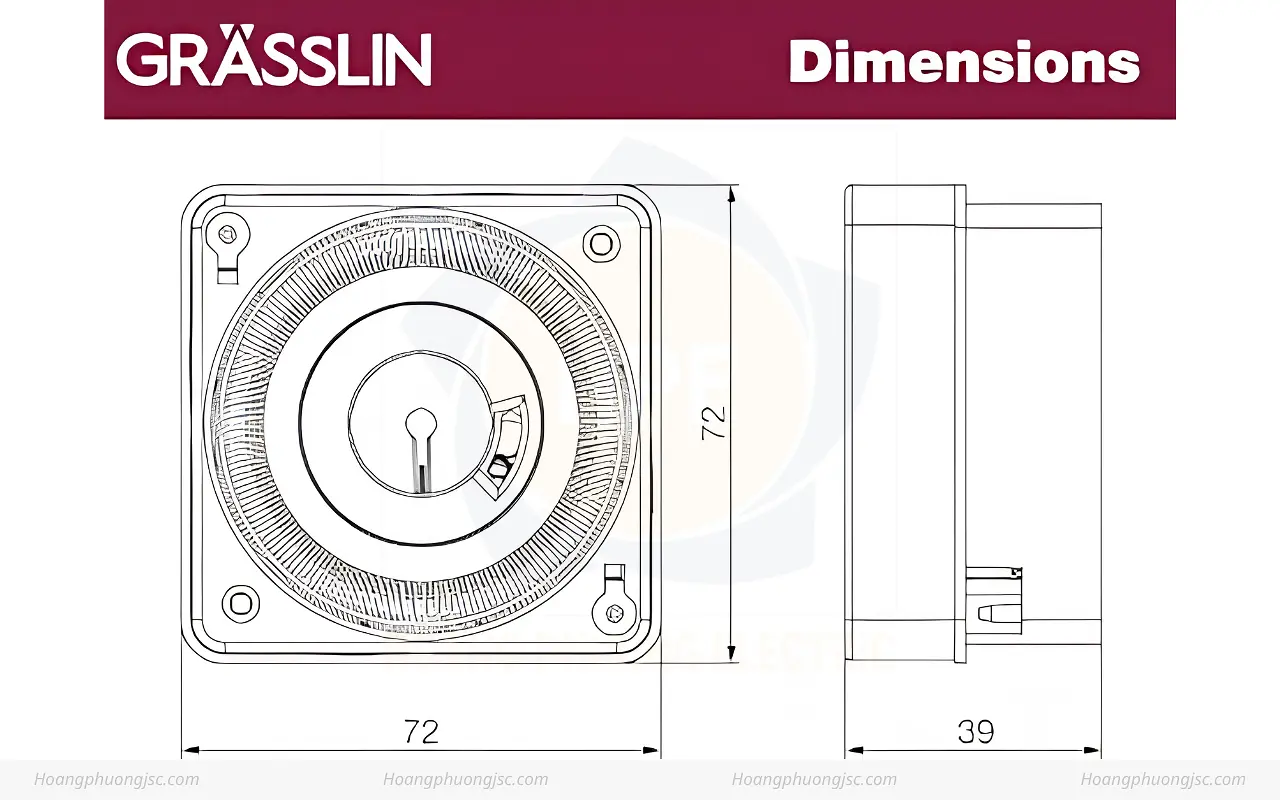

  Kích thước mô-đun tiêu chuẩn bằng 3 tép aptomat thông thường (54mm), gài trực tiếp lên thanh ray DIN Rail 35mm giúp tiết kiệm không gian tủ điện kịch khung. Mặt trước trang bị nắp nhựa trong suốt chống bụi bẩn bám vào hệ thống đĩa quay, đi kèm nút gạt chọn chế độ tay (ON / AUTO / OFF) linh hoạt.

3. Bảng thông số kỹ thuật công tắc hẹn giờ Grasslin Tactic 211.E

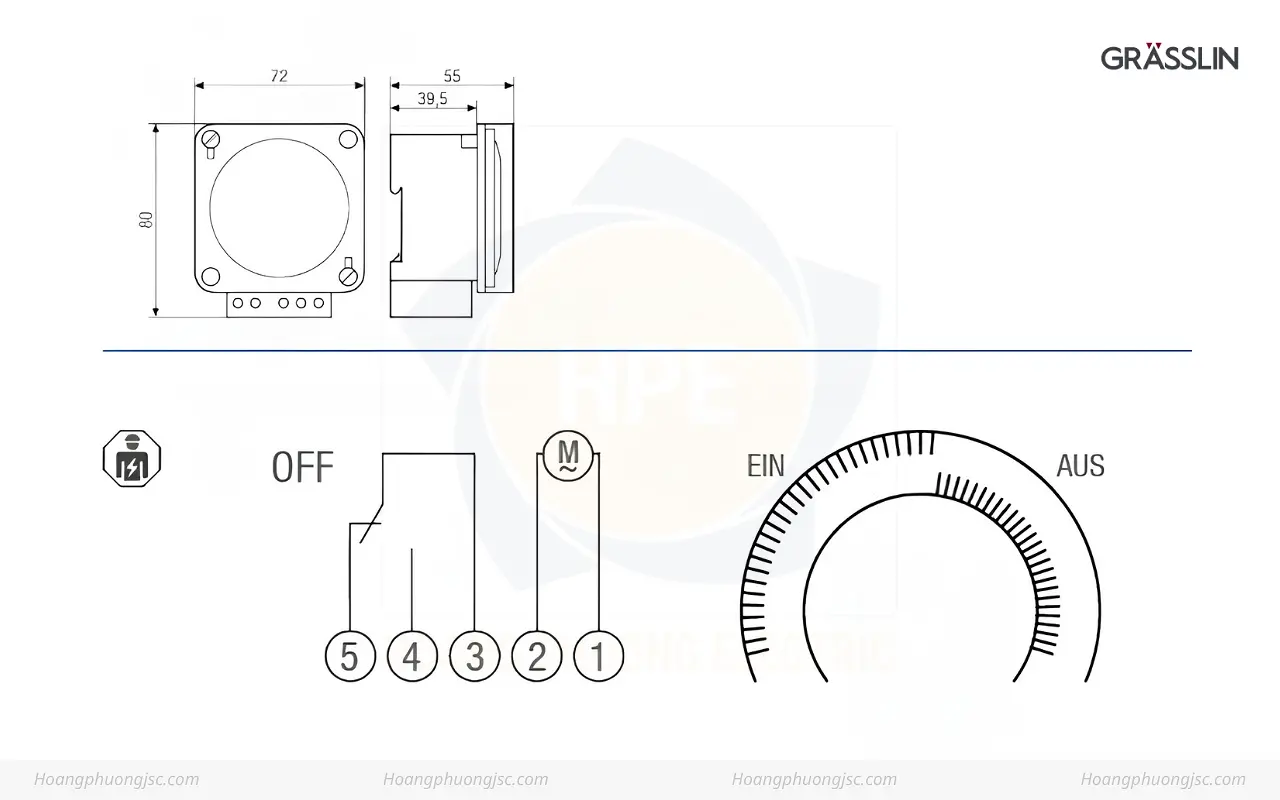

4. Sơ đồ đấu nối mạch nhị thứ bám tủ

Để công tắc hẹn giờ cơ học Grasslin Tactic 211.E vận hành kiên cố và triệt tiêu sai số, kỹ sư thực hiện đấu nối theo quy trình mạch điện tiêu chuẩn sau:

• Đấu nối nguồn cấp (Power Input):

  Đấu dây Pha (L) và dây Trung tính (N) của lưới điện nguồn vào các cực cấp nguồn đầu vào của thiết bị (Thông thường là chân số 1 và số 2 ở phía dưới bệ máy theo sơ đồ hãng).

• Đấu nối mạch điều khiển tải (Load Output):

  Cặp tiếp điểm ngõ ra của Tactic 211.E hoạt động như một công tắc chuyển mạch ba chân (Chân chung, chân Thường mở NO, chân Thường đóng NC). Kỹ sư cầu dây pha nguồn vào chân chung, sau đó lấy dây ra từ chân Thường mở (NO) để cấp thẳng ra tải chấp hành hiện trường.

• Khuyến nghị kỹ thuật chuyên sâu từ chuyên gia:

  Đối với các phụ tải cảm dải dòng cao hoặc cụm máy bơm công suất lớn, ngõ ra của Tactic 211.E bắt buộc phải đấu nối tiếp để điều khiển cuộn hút (Coil) của Khởi động từ (Contactor) mạch động lực. Tuyệt đối không đóng cắt trực tiếp tải động cơ lớn nhằm triệt tiêu xung đỉnh dòng khởi động (Inrush Current) làm cháy chảy, dính hỏng bộ tiếp điểm cơ khí bên trong timer Đức.

5. Ứng dụng tự động hóa công nghiệp và hạ tầng tiêu biểu

Nhờ tích hợp viên pin dự phòng 150 giờ cùng cấu trúc cài thanh ray 35mm gọn gàng, Grasslin Tactic 211.E là giải pháp hàng đầu cho:

• Kiểm soát tủ điện chiếu sáng công cộng và nhà xưởng:

  Hẹn giờ tự động bật tắt cho hệ thống đèn đường, đèn cao áp phân xưởng bám sàn, đèn chiếu sáng biển quảng cáo tấm lớn ngoài trời, đèn LED trang trí cảnh quan theo khung giờ cố định bất chấp mọi sự cố mất điện lưới cục bộ.

• Tự động hóa hệ thống thông gió và điều hòa:

  Lập trình thời gian kích hoạt các cụm quạt hút thông gió hành lang tòa nhà bám giờ hành chính, quạt hút bụi phân xưởng bám ca làm việc, hệ thống quạt giải nhiệt khoang tủ điện tổng giúp tiết kiệm năng lượng kịch khung.

• Quản lý thiết bị nhiệt và bơm tưới tiêu hạ tầng:

  Hẹn giờ tắt mở định kỳ cho hệ thống bình đun nước nóng công nghiệp phân xưởng, các trạm bơm nước tưới cây cảnh quan khu đô thị, giúp đơn giản hóa quy trình vận hành bệ máy hiện trường.

Kết luận

Công tắc hẹn giờ cơ 24h Grasslin Tactic 211.E là giải pháp phần cứng tiêu chuẩn cao, mang lại độ chính xác và tính bền bỉ tuyệt đối cho các bài toán kiểm soát thời gian bám tủ hiện trường.

Với thiết kế cài thanh ray DIN Rail siêu gọn gàng, cơ chế nấc gạt bước mịn 15 phút, tiếp điểm bạc 16A kiên cố cùng mạch nguồn tích hợp pin dự phòng dài hạn 150 giờ chuẩn Đức, mã hàng này mang lại phương án công nghệ tối ưu, giúp nâng tầm chuyên nghiệp cho mọi hệ thống tủ bảng điện bệ máy của bạn.

Hãy liên hệ ngay cho chúng tôi để mua được rơ le thời gian 24h chính hãng với giá cả tốt nhất.
