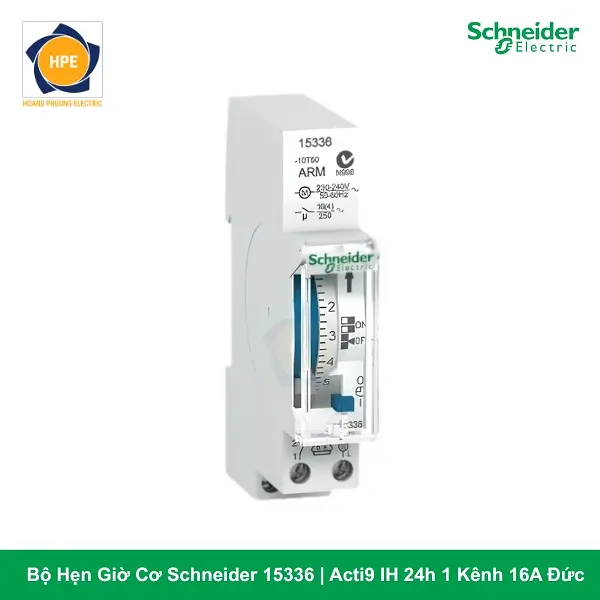

Bộ Hẹn Giờ Cơ Schneider 15336 | Acti9 IH 24h 1 Kênh 16A Đức

1. Kiến trúc hệ thống và nguyên lý định thì bằng động cơ thạch anh

Schneider 15336 (mã thương mại thuộc dải sản phẩm cao cấp Acti9 IH) là bộ công tắc hẹn giờ dạng cơ phân khúc công nghiệp, vận hành dựa trên sự kết hợp giữa động cơ bước thạch anh độ chính xác cao và hệ thống truyền động bánh răng vi cơ khí. Thiết bị được thiết kế tối ưu hóa cấu trúc dạng mô-đun hóa để lắp đặt gài trực tiếp lên thanh ray DIN Rail tiêu chuẩn, đóng vai trò làm mắt xích gác cổng thời gian trong các hệ thống tủ bảng điện điều khiển hạ tầng thương mại và dân dụng.

Mạch động lực của Schneider 15336 thực hiện đóng cắt tiếp điểm dựa trên chu kỳ lặp lại liên tục 24 giờ. Cơ chế thiết lập chương trình được thực hiện hoàn toàn bằng tay thông qua việc thay đổi trạng thái của hệ thống các thanh gạt phân đoạn (ngạnh cài) phân bổ dọc theo chu vi của đĩa quay thời gian thực tế.

Sự chuyển động đồng bộ giữa trục quay động cơ thạch anh và các nấc gạt cơ khí giúp triệt tiêu hoàn toàn các hiện tượng đơ lag do lỗi phần mềm, đảm bảo mạch điều khiển nhị thứ luôn đóng cắt đúng kịch bản vận hành bám sàn.

2. Đặc tính phần cứng chuyên sâu và công nghệ tích lũy năng lượng

Được chế tạo bám sát các tiêu chuẩn khát khe của châu Âu về thiết bị đóng cắt hạ thế, bộ hẹn giờ cơ Schneider 15336 sở hữu những thông số cơ – điện cấu trúc vượt trội:

• Mạch nguồn tích hợp pin sạc dự phòng dải dài 150 giờ: Sở hữu mạch lưu trữ năng lượng (Memory backup) hiệu năng cao với thời gian duy trì bộ đếm lên đến 150 giờ liên tục. Khi hệ thống lưới điện nguồn 230V AC gặp sự cố sụt áp hoặc ngắt mạch hoàn toàn, động cơ cơ khí bên trong vẫn dịch chuyển mượt mà nhờ nguồn pin dự phòng, giữ nguyên tính liên tục của thời gian thực tế mà không cần kỹ sư phải cấu hình lại giờ.

• Đĩa quay lập trình bước mịn và khả năng đóng cắt cao: Vòng xoay 24 giờ trung tâm chứa 96 nấc gạt phân đoạn cơ khí với độ phân giải mịn chỉ 15 phút cho mỗi nấc. Cấu trúc phần cứng bền bỉ này cho phép thiết bị thực thi tối đa lên đến 48 chu kỳ Bật (ON) và 48 chu kỳ Tắt (OFF) lặp lại đều đặn mỗi ngày.

• Cơ chế gạt tay chọn chế độ cưỡng bức trực quan: Tích hợp thanh gạt điều chỉnh chế độ tay ngay trên mặt máy. Người vận hành dễ dàng chuyển đổi nhanh giữa các trạng thái: Luôn bật (Fix ON) / Luôn tắt (Fix OFF) phục vụ công tác bảo trì, sửa chữa phụ tải tại hiện trường, hoặc chuyển về chế độ Tự động (AUTO) để thiết bị chạy theo chương trình nấc gạt sẵn có.

• Kiến trúc mô-đun siêu mỏng tiết kiệm diện tích tủ: Với độ rộng khối chỉ đúng 18mm (tương đương dung lượng dải rộng của 1 tép aptomat đơn cực), Schneider 15336 tối ưu hóa không gian bám tủ một cách tối đa. Mặt trước trang bị nắp nhựa RAL 9003 trong suốt giúp cách ly bụi bẩn và chống các hành vi xâm nhập, thay đổi thông số cài đặt trái phép.

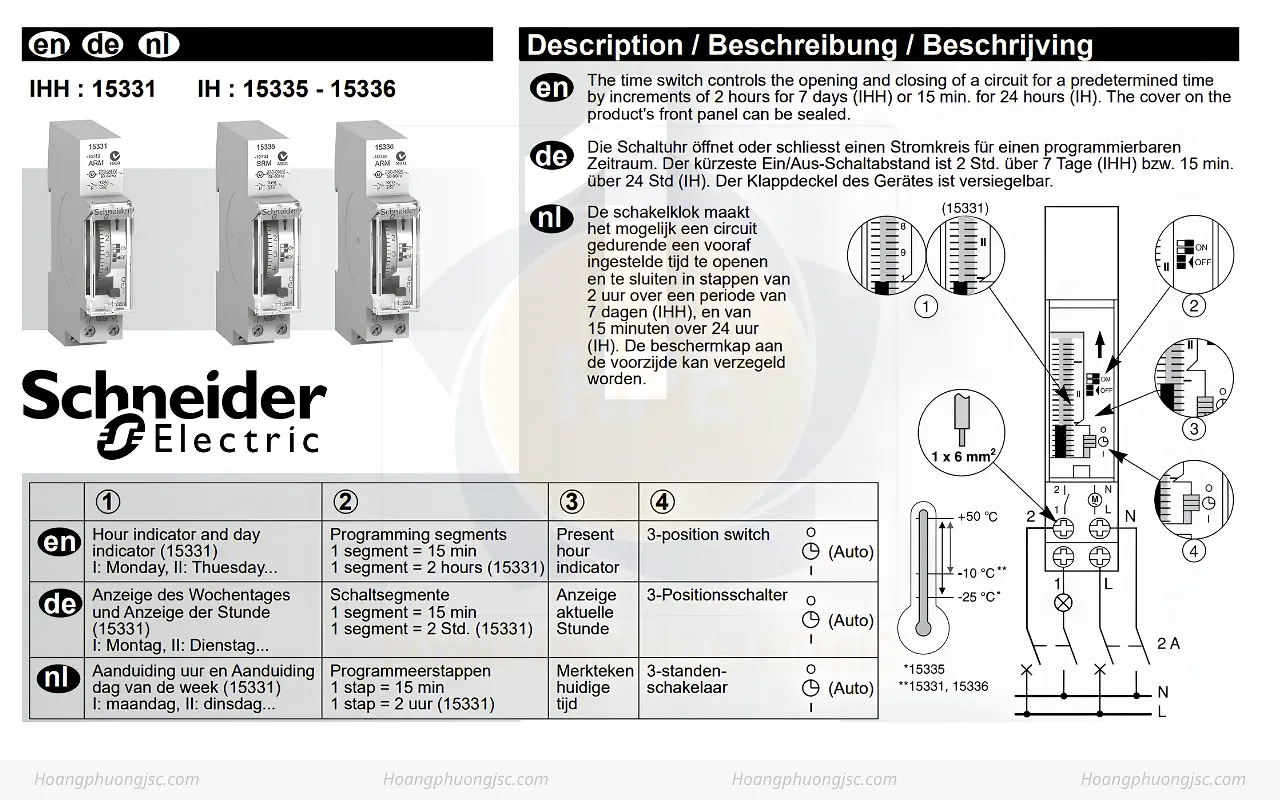

3. Bảng thông số kỹ thuật bộ hẹn giờ dạng cơ Schneider 15336

4. Sơ đồ mạch đấu nối nhị thứ an toàn

Để hệ thống bánh răng cơ học của Schneider 15336 vận hành kiên cố bám ca sản xuất, quy trình đi dây tủ điện cần tuân thủ sơ đồ phân phối dòng tiêu chuẩn kỹ thuật:

• Mạch nguồn cấp nuôi máy (Power Circuit): Đấu dây Pha (L) và dây Trung tính (N) của nguồn lưới điện xoay chiều 230V vào các cực cấp nguồn đầu vào của timer (Theo đúng sơ đồ chỉ dẫn in nổi trên vỏ thiết bị của hãng Schneider) để kích hoạt mạch sạc pin và động cơ thạch anh.

• Mạch điều khiển tiếp điểm ngõ ra (Control Circuit): Ngõ ra điều khiển của Schneider 15336 cung cấp một bộ tiếp điểm khô chuyển đổi 3 chân (chân chung COM, chân Thường Mở NO và chân Thường Đóng NC). Kỹ sư cầu dây pha từ aptomat điều khiển vào chân chung, xung đóng ngắt ra phụ tải chấp hành ngoài hiện trường sẽ trích xuất từ chân Thường Mở (NO).

• Quy chuẩn bảo vệ tiếp điểm khỏi dòng đỉnh (Inrush Current): Mặc dù tiếp điểm cơ khí của thiết bị chịu tải định mức 16A, nhưng đối với các loại tải có dòng khởi động đỉnh lớn như Hệ thống đèn LED dải công suất cao (chứa nhiều Driver nguồn xung), hệ thống quạt thông gió công nghiệp, hoặc động cơ máy bơm nước, xung điều khiển từ chân NO bắt buộc phải nối tiếp qua cuộn hút (Coil) của Khởi động từ (Contactor) mạch động lực. Sơ đồ mạch đệm này giúp cách ly dòng xung kích cực đại ra khỏi timer, triệt tiêu nguy cơ phóng hồ quang làm cháy chảy hoặc dính chặt tiếp điểm của thiết bị Đức.

5. Phạm vi tích hợp trong các phân hệ tự động hóa

Sự kết hợp giữa độ bền cơ học Schneider cùng viên pin dự phòng dải dài 150 giờ giúp mã hàng 15336 trở thành sự lựa chọn số 1 cho:

• Kiểm soát tủ điện chiếu sáng tòa nhà và hạ tầng công cộng: Hẹn giờ tự động tắt mở cho hệ thống đèn chiếu sáng hành lang, đèn cao áp bảo vệ phân xưởng bệ máy, đèn LED biển hiệu quảng cáo tấm lớn ngoài trời theo một khung giờ cố định bất chấp mọi sự cố mất nguồn điện lưới cục bộ.

• Tự động hóa hệ thống quạt hút và thông gió công nghiệp: Lập trình thời gian kích hoạt các cụm quạt hút khói, quạt thông gió tươi của các nhà xưởng bám theo ca làm việc của công nhân, hoặc điều khiển hệ thống quạt giải nhiệt khoang tủ điện tổng giúp tăng hiệu suất vận hành kịch khung.

• Quản lý thiết bị nhiệt và bơm điều hòa phụ trợ: Hẹn giờ tắt mở định kỳ cho hệ thống sưởi, lò sấy mini, bình đun nước nóng tập trung của phân xưởng hoặc các bơm nước tưới tiêu nội khu, giúp đơn giản hóa quy trình vận hành thủ công của con người.

Kết luận

Bộ hẹn giờ dạng cơ 1 kênh Schneider 15336 dòng Acti9 IH là giải pháp phần cứng tiêu chuẩn cao, mang lại sự bền bỉ cơ học tuyệt đối và tính liên tục vận hành cao nhất cho các bài toán kiểm soát thời gian bám tủ hiện trường.

Với kết cấu cài thanh ray DIN Rail siêu mỏng gọn 18mm, cơ chế nấc gạt mịn 15 phút trực quan, tiếp điểm dải cao 16A kiên cố cùng mạch sạc pin dự phòng dài hạn 150 giờ, thiết bị mang lại phương án công nghệ tối ưu, giúp đơn giản hóa sơ đồ đấu nối nhị thứ và đảm bảo bệ máy hệ thống luôn chạy đúng lịch trình dải rộng của bạn.
