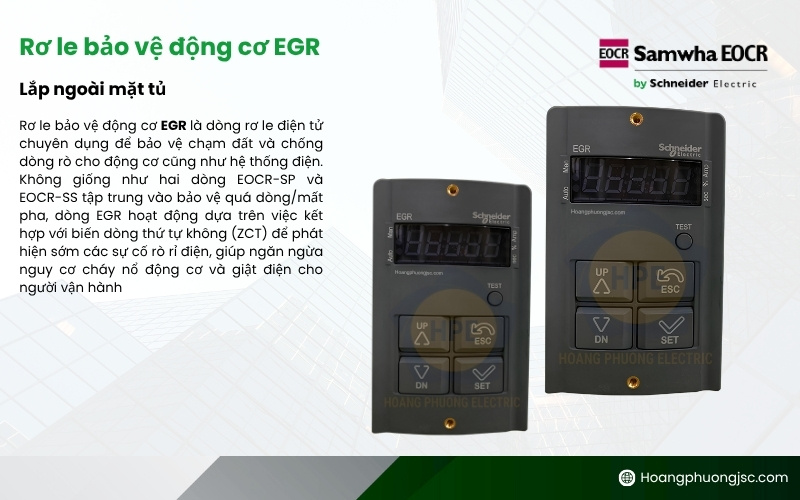

Rơ le EGR-20UFCM thuộc dòng thiết bị bảo vệ chống chạm đất kỹ thuật số cao cấp của Schneider Electric (phát triển từ nền tảng công nghệ Samwha Hàn Quốc). Khác với các dòng rơ le bảo vệ dòng tải động cơ (EOCR), dòng EGR được thiết kế chuyên biệt để kết hợp với biến dòng thứ tự không (ZCT – Zero Phase Current Transformer) nhằm phát hiện sớm các sự cố dòng rò, chạm đất trong hệ thống điện pha, bảo vệ an toàn cho cả thiết bị và người vận hành trước nguy cơ hỏa hoạn hoặc giật điện.
Giới thiệu chi tiết về mã hàng EGR-20UFCM
Mã hàng EGR-20UFCM sở hữu cấu hình kỹ thuật số tiên tiến và kiểu dáng lắp đặt hiện đại:
-
EGR (Electronic Ground Relay): Dòng rơ le điện tử chuyên dụng bảo vệ chạm đất và dòng rò.
-
Dải dòng “20”: Quy định ngưỡng cài đặt dòng rò/chạm đất rất rộng và tinh vi, từ 0.05A đến 2.0A (50mA đến 2000mA).
-
Ký hiệu “U” (Ultra / Digital): Thiết bị được trang bị bộ vi xử lý MCU cao cấp cùng màn hình hiển thị số kỹ thuật số, cho phép giám sát trực quan giá trị dòng rò thực tế theo thời gian thực.
-
Ký hiệu “FC” (Flush Mounting with Cable): Kiểu dáng thiết kế đặc biệt chuyên để lắp đặt mặt cánh tủ điện, giúp người vận hành dễ dàng quan sát thông số mà không cần mở cửa tủ. Kết nối giữa mặt hiển thị và bo mạch xử lý thông qua cáp mềm chuyên dụng đi kèm.
-
Ký hiệu “M”: Điện áp nguồn cấp nuôi điều khiển dải rộng từ 100V đến 240V AC (50/60Hz), hoạt động cực kỳ ổn định trong môi trường lưới điện công nghiệp.
Thông số kỹ thuật chi tiết theo Catalogue Schneider EOCR / EGR
| Đặc tính kỹ thuật | Chi tiết thông số |
| Thương hiệu | Schneider Electric (EOCR / Samwha) |
| Mã sản phẩm | EGR-20UFCM |
| Dải cài đặt dòng chạm đất (Ig) | 0.05…2.0 A (Cài đặt kỹ thuật số) |
| Điện áp nguồn điều khiển (Us) | 100…240 V AC (50/60Hz) |
| Thời gian trễ tác động (O-Time) | 0.05…10 giây (Tác động nhanh bảo vệ hệ thống) |
| Màn hình hiển thị | LED 7 đoạn hiển thị giá trị dòng rò thực tế bằng số |
| Phương thức đo lường | Kết nối với biến dòng thứ tự không ZCT bên ngoài |

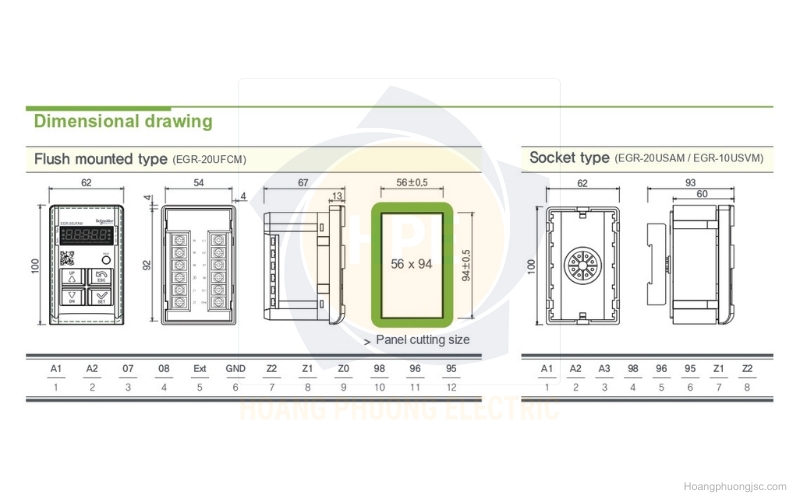

| Kiểu lắp đặt | Lắp trên mặt cánh tủ (Flush Mounting) |
| Chế độ Reset | Thủ công (Manual) tại chỗ / Bằng điện từ xa (Electrical) |
| Tiêu chuẩn chất lượng | CE, UL, CCC, RoHS |
Tìm hiểu thêm tại:
Catalogues: Catalog EGR Schneider
Các chức năng bảo vệ và ưu điểm vượt trội của EGR-20UFCM
1. Giám sát dòng rò kỹ thuật số theo thời gian thực
Nhờ màn hình LED tích hợp, người vận hành có thể theo dõi chính xác mức độ rò điện hiện tại của hệ thống (hiển thị bằng Ampe hoặc miliAmpe). Điều này giúp phát hiện sớm tình trạng suy giảm cách điện của dây dẫn hoặc cuộn dây động cơ trước khi xảy ra sự cố chập cháy hoàn toàn.
2. Thiết kế lắp mặt tủ (Flush Mount) chuyên nghiệp
Với cấu hình “FC”, phần thân thiết bị được gá chắc chắn trên mặt cánh tủ điện. Kỹ sư vận hành có thể kiểm tra thông số, cài đặt ngưỡng dòng rò lý tưởng hoặc nhấn nút Reset lỗi ngay từ bên ngoài tủ, đảm bảo tính an toàn tối đa và nâng cao độ thẩm mỹ, chuyên nghiệp cho hệ thống.
3. Khả năng tùy chỉnh thời gian ngắt (O-TIME) linh hoạt
Sự cố chạm đất cần được xử lý cực kỳ nhanh chóng. EGR-20UFCM cho phép cài đặt thời gian ngắt từ 0.05 giây (gần như tức thì khi xảy ra chạm chập lớn) cho đến 10 giây (đối với các mạch cần tính toán phối hợp bảo vệ phân cấp giữa các aptomat và rơ le nhánh).
4. Lưu lại lịch sử lỗi thông minh
Khi rơ le kích hoạt lệnh ngắt (Trip), màn hình kỹ thuật số sẽ nhấp nháy hiển thị chính xác nguyên nhân lỗi và giá trị dòng rò tại thời điểm xảy ra sự cố, giúp kỹ thuật viên nhanh chóng khoanh vùng và khắc phục hệ thống.
Các mã dòng EGR Schneider và dải dòng bảo vệ

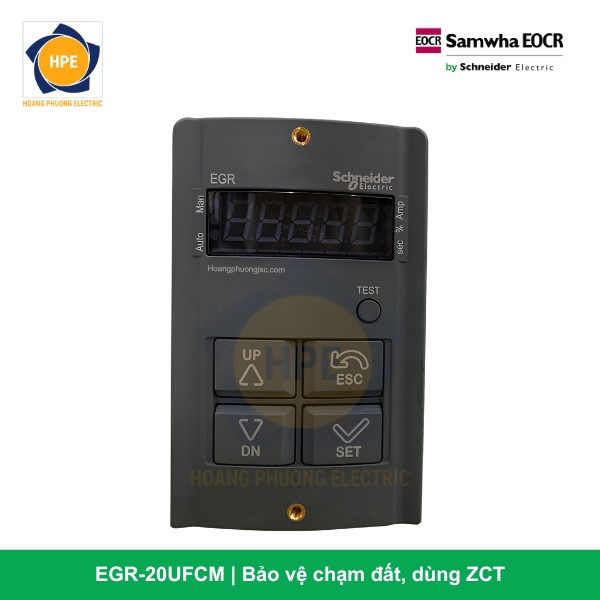

| EGR-20UFCM |
Bảo vệ chạm đất, dùng ZCT (lắp ngoài mặt tủ)
|
| EGR-20USAM |
Bảo vệ chạm đất, dùng ZCT (lắp ngoài mặt tủ dùng đế cắm)
|

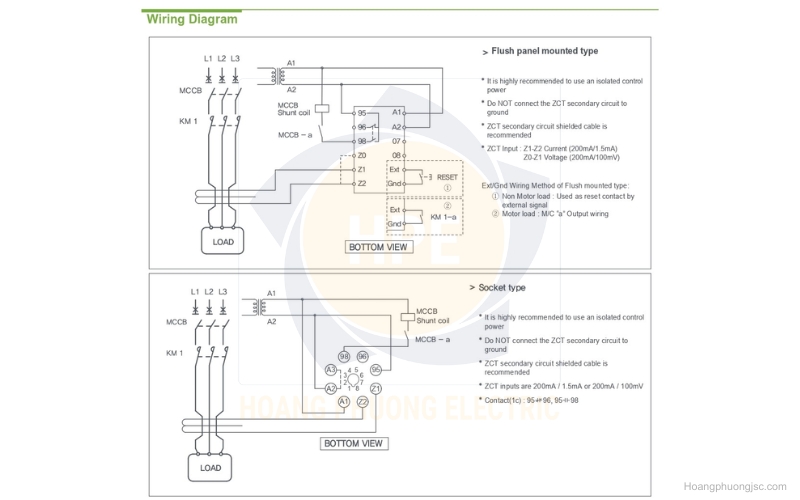

Nguyên lý phối hợp và đấu nối
Để hoạt động, EGR-20UFCM bắt buộc phải kết hợp với một biến dòng thứ tự không (ZCT) của Schneider Samwha (các đường kính lỗ phổ biến như ZCT-30, ZCT-40, ZCT-60,… tùy thuộc vào tiết diện cáp động lực).
-
Cả 3 dây pha (hoặc 4 dây nếu có dây trung tính) của mạch động lực sẽ được luồn qua tâm của ZCT.
-
Ở trạng thái bình thường, tổng dòng điện hình học bằng 0, ZCT không sinh ra dòng cảm ứng.
-
Khi có sự cố rò điện hoặc chạm vỏ, sự cân bằng dòng điện bị phá vỡ. ZCT sẽ phát hiện dòng dòng rò này và truyền tín hiệu về rơ le EGR-20UFCM xử lý và ra lệnh ngắt.

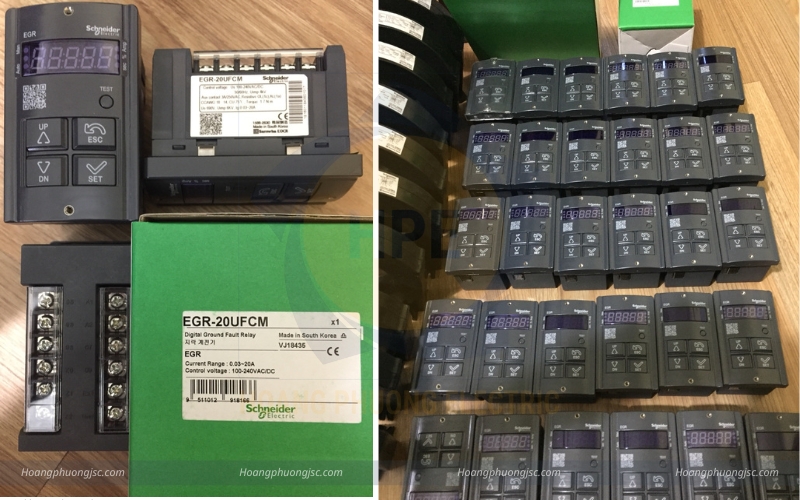

Hình ảnh thực tế rơ le bảo vệ chạm đất EGR
Kết luận
Rơ le bảo vệ chạm đất kỹ thuật số EGR-20UFCM Schneider là giải pháp đỉnh cao trong việc kiểm soát an toàn dòng rò cho các hệ thống điện nhà máy, trạm bơm, tòa nhà cao tầng. Thiết kế gá mặt tủ hiển thị số thông minh giúp thiết bị này luôn là sự lựa chọn tối ưu cho các dự án yêu cầu tiêu chuẩn an toàn kỹ thuật khắt khe.
Hãy liên hệ ngay cho chúng tôi để mua được Rơ le EOCR Schneider chính hãng với giá cả tốt nhất.
