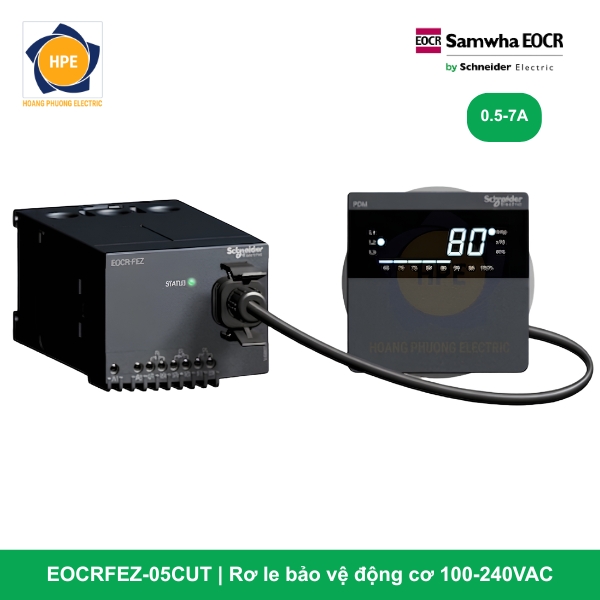

Rơ le EOCRFEZ-05CUT thuộc phân khúc thiết bị bảo vệ động cơ thông minh điều khiển bằng bộ vi xử lý (MCU) đa chức năng của Schneider Electric (Samwha Hàn Quốc). Bằng việc tích hợp thiết bị đầu cuối dạng chân kẹp bắt vít Terminal (đuôi C) cùng dải nguồn nuôi dải thấp 24V AC/DC (đuôi T), mã hàng này mang lại giải pháp thi công mạch điều khiển cực kỳ gọn gàng, an toàn tuyệt đối cho người vận hành và tương thích hoàn hảo với các hệ thống tự động hóa nhà máy hiện đại.
Ý nghĩa chi tiết mã hàng EOCRFEZ-05CUT
Mã hàng EOCRFEZ-05CUT đại diện cho giải pháp thiết kế tủ điện tối tân:
-
FE (Flush mount with Earth Fault): Cấu trúc mô-đun 2 phần rời nhau. Phần hiển thị số LED và phím bấm được đưa ra ngoài mặt cánh tủ; thân xử lý trung tâm đặt gá trong lòng tủ. Tích hợp bộ chức năng bảo vệ chống chạm đất và dòng rò (Earth Fault).
-
Z (ZCT Integral): Tích hợp sẵn cổng và bo mạch kết nối trực tiếp với biến dòng thứ tự không (ZCT) bên ngoài nhằm kiểm soát sự cố rò điện ở mức miliAmpe.
-
Dải dòng “05”: Ngưỡng cài đặt dòng tải định mức từ 0.5A đến 6.0A. Thiết bị có thể dễ dàng mở rộng phạm vi bảo vệ lên đến hàng trăm Ampe cho động cơ lớn khi phối hợp với bộ biến dòng 3 pha (3CT) phụ bên ngoài.
-
Ký hiệu “C” (Connector/Terminal Type): Thân rơ le loại bỏ các lỗ luồn dây thô cứng, thay bằng phương thức liên kết mạch nối tiếp thông qua cầu đấu kẹp bắt vít lực gọn gàng, giúp quá trình thi công bám cốt bấm hoặc bảo trì tháo lắp diễn ra siêu tốc.
-
Ký hiệu “U”: Thuộc phân khúc rơ le kỹ thuật số cao cấp điều khiển bằng màn hình LED rời kéo dài ra mặt tủ.
-
Ký hiệu “T” (Low Voltage Power Supply): Quy định mức điện áp nguồn nuôi điều khiển dải thấp 24V AC/DC (50/60Hz), không phân biệt cực tính, đáp ứng tiêu chuẩn an toàn cao trong công nghiệp tự động hóa.
Thông số kỹ thuật chi tiết theo Catalogue Schneider EOCR-FEZ
| Đặc tính kỹ thuật | Chi tiết thông số |
| Thương hiệu | Schneider Electric (EOCR / Samwha) |
| Mã sản phẩm | EOCRFEZ-05CUT |
| Dải cài đặt dòng tải (LOAD) | 0.5…6.0 A (Mở rộng qua CT phụ 3 pha nếu dùng tải lớn) |
| Dải cài đặt dòng rò / chạm đất | Định cấu hình kỹ thuật số tùy biến (Kết hợp bộ ZCT ngoài) |
| Điện áp nguồn điều khiển (Us) | 24 V AC/DC (Tần số 50/60Hz, Free Voltage dải thấp) |
| Màn hình hiển thị | Màn hình LED 7 đoạn hiển thị luân phiên dòng 3 pha và dòng rò |
| Thời gian trễ khởi động (D-Time) | 1…200 giây (Cài đặt số chính xác) |
| Thời gian trễ tác động (O-Time) | 0.2…30 giây (Đặc tính định hạn thời gian) |
| Kiểu gá lắp đặt cơ khí | Mặt hiển thị lắp Flush ngoài cánh tủ / Thân gắn thanh DIN Rail |
| Tổng hợp chức năng bảo vệ | Quá dòng, Thấp dòng, Mất pha, Đảo pha, Lệch pha, Kẹt rô-to, Chạm đất |
Các ưu điểm vượt trội của cấu hình EOCRFEZ-05CUT
1. Nguồn điều khiển 24V AC/DC an toàn chống giật
Trong các môi trường công nghiệp đặc thù (như xử lý nước, hóa chất, khai khoáng hầm mỏ) hoặc các tủ điện điều khiển tích hợp mạch PLC/Scada, việc đưa nguồn 220VAC ra mặt cánh tủ luôn tiềm ẩn rủi ro rò rỉ gây nguy hiểm cho con người. EOCRFEZ-05CUT sử dụng nguồn nuôi 24V an toàn tuyệt đối cho người vận hành khi trực tiếp thao tác ấn nút cài đặt hay reset ngoài mặt tủ.
2. Thiết kế dạng chân Terminal “C” tinh gọn không gian
Cấu hình đuôi “C” loại bỏ hoàn toàn các lỗ luồn dây cơ học trên thân rơ le. Thay vào đó, dây dẫn mạch động lực dải nhỏ được bấm đầu cốt kẹp và bắt vít trực tiếp vào cầu đấu của thiết bị. Thiết kế này cực kỳ phù hợp cho các dòng tủ điện phân phối thông minh, tủ điều khiển phân tầng đòi hỏi sự tối ưu tối đa về diện tích và đi dây mạch điều khiển khoa học.
3. Tích hợp chống dòng rò và chạm đất (Earth Fault) chủ động
Khi nhận tín hiệu từ vòng biến dòng thứ tự không ZCT, EOCRFEZ-05CUT phân tích liên tục dòng rò pha-vỏ của hệ thống. Nếu có sự cố rò điện vượt ngưỡng cài đặt an toàn (ở mức mA), rơ le lập tức kích hoạt lệnh Trip ngắt mạch điều khiển (loại khởi động từ cuộn hút 24V) để dập tắt sự cố từ giai đoạn sớm, ngăn chặn rủi ro hư hỏng động cơ hoặc hỏa hoạn.
4. Giám sát kỹ thuật số mặt tủ & Lưu lịch sử sự cố
Hệ thống màn hình đưa ra mặt tủ thay thế hoàn toàn cho cụm 3 đồng hồ kim và chuyển mạch dòng cồng kềnh, giúp kỹ sư theo dõi trực quan dòng điện thực tế của cả 3 pha và dòng rò theo thời gian thực. Đồng thời, bộ nhớ lưu trữ 3 lỗi gần nhất giúp đội ngũ bảo trì kiểm tra chính xác nguyên nhân và thông số lỗi (OL – Quá tải, PF – Mất pha, EF – Dòng rò) chỉ bằng vài thao tác bấm nút mà không cần mở cửa tủ.
Các mã dòng EOCR-FEZ và dải dòng bảo vệ
| EOCRFEZ-05AUH |
Rơ le bảo vệ động cơ 0.5-7A, 100-240VAC, 50/60HZ, màn hình rời lắp ngoài cánh tủ
|
| EOCRFEZ-80AUH |
Rơ le bảo vệ động cơ 5-80A, 100-240VAC, 50/60HZ, màn hình rời lắp ngoài cánh tủ
|
| EOCRFEZ-05CUH |
Rơ le bảo vệ động cơ 0.5-7A, 100-240VAC, 50/60HZ, màn hình rời lắp ngoài cánh tủ
|
| EOCRFEZ-80CUH |
Rơ le bảo vệ động cơ 5-80A, 100-240VAC, 50/60HZ, màn hình rời lắp ngoài cánh tủ
|
| EOCRFEZ-05AUT |
Rơ le bảo vệ động cơ 0.5-7A, 100-240VAC, 50/60HZ, màn hình rời lắp ngoài cánh tủ
|
| EOCRFEZ-80AUT |
Rơ le bảo vệ động cơ 5-80A, 100-240VAC, 50/60HZ, màn hình rời lắp ngoài cánh tủ
|
| EOCRFEZ-05CUT |
Rơ le bảo vệ động cơ 0.5-7A, 100-240VAC, 50/60HZ, màn hình rời lắp ngoài cánh tủ
|
| EOCRFEZ-80CUT |
Rơ le bảo vệ động cơ 5-80A, 100-240VAC, 50/60HZ, màn hình rời lắp ngoài cánh tủ
|
Ứng dụng thực tế
Nhờ sự giao thoa giữa kết nối chân Terminal gọn gàng, dải dòng nhỏ tinh chỉnh và nguồn nuôi 24V an toàn, EOCRFEZ-05CUT là giải pháp hàng đầu cho:
-
Hệ thống tủ điều khiển bơm thông minh, bơm định lượng hóa chất, bơm chìm xử lý nước thải.
-
Tủ điều khiển các động cơ phân đoạn nhỏ trong dây chuyền đóng gói, sản xuất linh kiện điện tử, dược phẩm, thực phẩm.
-
Hệ thống tủ điện thông minh (Smart Panel) kết nối đồng bộ với hệ thống điều khiển trung tâm PLC/SCADA sử dụng tiêu chuẩn nguồn điều khiển 24VDC.
Kết luận
Rơ le bảo vệ động cơ kỹ thuật số EOCRFEZ-05CUT Schneider là minh chứng cho sự chuyên nghiệp, an toàn và tối giản trong thiết kế tủ điện thế hệ mới. Việc sở hữu thiết bị này giúp hệ thống của bạn vận hành một cách tin cậy, thông suốt, đạt tiêu chuẩn kỹ thuật khắt khe nhất của các dự án công nghiệp cao cấp.
Hãy liên hệ ngay cho chúng tôi để mua được Rơ le EOCR Schneider chính hãng với giá cả tốt nhất.
