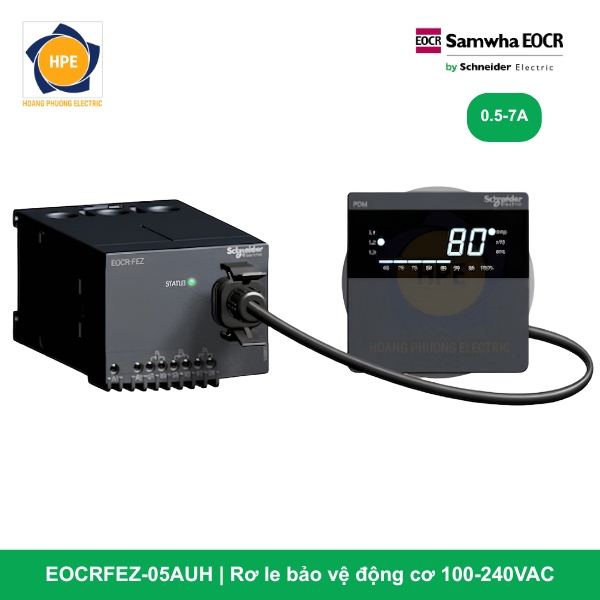

Rơ le EOCRFEZ-05AUH là dòng thiết bị bảo vệ động cơ bằng kỹ thuật số (MCU) phân khúc cao cấp của Schneider Electric (thừa hưởng công nghệ Samwha Hàn Quốc). Không chỉ dừng lại ở việc bảo vệ quá tải thông thường, dòng EOCR-FEZ là giải pháp toàn diện “All-in-One” bảo vệ động cơ 3 pha trước mọi sự cố điện, đặc biệt là tích hợp tính năng phát hiện dòng rò/chạm đất siêu nhạy, giúp nâng cấp tiêu chuẩn an toàn cho toàn bộ hệ thống tủ điện điều khiển công nghiệp.
Giới thiệu ý nghĩa mã hàng EOCRFEZ-05AUH
Mã hàng EOCRFEZ-05AUH chứa đựng đầy đủ các công nghệ hiện đại nhất của dòng EOCR:
-
FE (Flush mount with Earth Fault): Thiết kế dạng màn hình hiển thị lắp gá ngoài mặt cánh tủ điện, kết nối với thân rơ le qua cáp mềm, đồng thời tích hợp sẵn bo mạch xử lý dòng rò/chạm đất cao cấp.
-
Z (ZCT Integral / Option): Cho phép kết nối trực tiếp với biến dòng thứ tự không (ZCT) bên ngoài để đo lường dòng rò siêu nhỏ.
-
Dải dòng “05”: Ngưỡng cài đặt dòng tải động cơ từ 0.5A đến 6.0A. (Đối với động cơ công suất lớn, chỉ cần kết hợp với CT phụ 3 pha bên ngoài để mở rộng dải dòng bảo vệ lên tới hàng trăm Ampe).
-
Ký hiệu “A”: Cấu hình dải nguồn nuôi điều khiển dải rộng dải thấp (Free Voltage dải trung).
-
Ký hiệu “U”: Điện áp nguồn nuôi điều khiển tiêu chuẩn dải rộng (Free Voltage) phổ thông từ 100V đến 240V AC/DC (50/60Hz).
-
Ký hiệu “H”: Cấu hình tiếp điểm đầu ra ngắt lỗi ở chế độ Fail-safe hoặc ngắt tốc độ cao (High-performance configuration).
Thông số kỹ thuật chi tiết theo Catalogue Schneider EOCR-FEZ
| Đặc tính kỹ thuật | Chi tiết thông số |
| Thương hiệu | Schneider Electric (EOCR / Samwha) |
| Mã sản phẩm | EOCRFEZ-05AUH |
| Dải cài đặt dòng tải (LOAD) | 0.5…6.0 A (Mở rộng bằng CT phụ) |
| Dải cài đặt dòng rò (Earth Fault) | Từ mức miliAmpe đến Ampe (Tùy cấu hình ZCT) |
| Điện áp nguồn điều khiển (Us) | 100…240 V AC/DC (50/60Hz) |
| Màn hình hiển thị | Màn hình LED kỹ thuật số hiển thị dòng điện 3 pha và dòng rò |
| Thời gian trễ khởi động (D-Time) | 1…200 giây (Cài đặt số) |
| Thời gian trễ tác động (O-Time) | 0.2…30 giây (Đặc tính thời gian xác định/định hạn) |
| Kiểu gá lắp đặt | Màn hình lắp mặt cánh tủ (Flush Mount) / Thân lắp DIN rail |
| Chức năng bảo vệ tổng hợp | Quá dòng, Thấp dòng, Mất pha, Đảo pha, Lệch pha, Kẹt rô-to, Chạm đất/Rò điện |
Các tính năng bảo vệ toàn diện của EOCRFEZ-05AUH
EOCRFEZ-05AUH thay thế cho một loạt thiết bị đo lường và bảo vệ truyền thống nhờ các tính năng thông minh:
1. Bảo vệ chạm đất/dòng rò (Earth Fault) thông minh
Sự cố rò điện hay chạm vỏ động cơ là nguyên nhân hàng đầu gây hư hỏng thiết bị và mất an toàn cho con người. Bằng cách kết nối với bộ ZCT, EOCRFEZ-05AUH giám sát liên tục dòng rò thứ tự không. Khi dòng rò vượt ngưỡng an toàn được cài đặt, rơ le sẽ kích hoạt Trip ngắt hệ thống trước khi sự cố biến thành ngắn mạch hoặc chập cháy.
2. Giám sát dòng điện 3 pha trực quan theo thời gian thực
Màn hình LED kỹ thuật số gắn ngoài cánh tủ sẽ luân phiên hiển thị giá trị dòng làm việc thực tế của cả 3 pha (L1, L2, L3) và dòng rò một cách chính xác. Người vận hành hoàn toàn không cần lắp thêm 3 đồng hồ Ampe kìm và chuyển mạch dòng cồng kềnh trên mặt tủ, tiết kiệm tối đa không gian và chi phí vật tư.
3. Lưu giữ lịch sử 3 lỗi gần nhất (Trip History)
Khi xảy ra sự cố ngắt mạch (Trip), bộ nhớ của rơ le sẽ lưu lại chính xác nguyên nhân lỗi (ví dụ: quá tải, mất pha, hay dòng rò) kèm theo thông số dòng điện chi tiết tại đúng thời điểm bị lỗi. Kỹ thuật viên bảo trì chỉ cần kiểm tra màn hình là có thể tìm ra nguyên nhân ngay lập tức mà không phải phỏng đoán.
4. Thiết kế lắp mặt tủ hiện đại, an toàn
Phần mặt hiển thị số được đưa ra ngoài mặt tủ giúp việc giám sát và cài đặt các thông số (LOAD, D-TIME, O-TIME, ngưỡng dòng rò) trở nên cực kỳ dễ dàng qua các nút nhấn mà không cần phải mở cửa tủ điện, bảo đảm an toàn tuyệt đối cho người vận hành khỏi nguy cơ tiếp xúc điện cao áp bên trong.
Các mã dòng EOCR-FEZ và dải dòng bảo vệ
| EOCRFEZ-05AUH |
Rơ le bảo vệ động cơ 0.5-7A, 100-240VAC, 50/60HZ, màn hình rời lắp ngoài cánh tủ
|
| EOCRFEZ-80AUH |
Rơ le bảo vệ động cơ 5-80A, 100-240VAC, 50/60HZ, màn hình rời lắp ngoài cánh tủ
|
| EOCRFEZ-05CUH |
Rơ le bảo vệ động cơ 0.5-7A, 100-240VAC, 50/60HZ, màn hình rời lắp ngoài cánh tủ
|
| EOCRFEZ-80CUH |
Rơ le bảo vệ động cơ 5-80A, 100-240VAC, 50/60HZ, màn hình rời lắp ngoài cánh tủ
|
| EOCRFEZ-05AUT |
Rơ le bảo vệ động cơ 0.5-7A, 100-240VAC, 50/60HZ, màn hình rời lắp ngoài cánh tủ
|
| EOCRFEZ-80AUT |
Rơ le bảo vệ động cơ 5-80A, 100-240VAC, 50/60HZ, màn hình rời lắp ngoài cánh tủ
|
| EOCRFEZ-05CUT |
Rơ le bảo vệ động cơ 0.5-7A, 100-240VAC, 50/60HZ, màn hình rời lắp ngoài cánh tủ
|
| EOCRFEZ-80CUT |
Rơ le bảo vệ động cơ 5-80A, 100-240VAC, 50/60HZ, màn hình rời lắp ngoài cánh tủ
|
Ứng dụng thực tế cao cấp
Với các tính năng vượt trội, EOCRFEZ-05AUH thường được chỉ định cho các hệ thống tải quan trọng và yêu cầu tiêu chuẩn kỹ thuật nghiêm ngặt:
-
Hệ thống bơm nước cứu hỏa, bơm nước thải công nghiệp.
-
Hệ thống máy nén khí trung tâm, hệ thống điều hòa thông gió Chiller của tòa nhà.
-
Các dây chuyền băng tải, khuấy trộn, máy đùn công nghiệp nặng trong nhà máy xi măng, hóa chất, thép.
Kết luận
Rơ le điện tử bảo vệ động cơ EOCRFEZ-05AUH Schneider là đỉnh cao của giải pháp an toàn và điều khiển động cơ điện tử kỹ thuật số. Việc sở hữu đầy đủ các tính năng bảo vệ dòng tải kết hợp giám sát dòng rò chạm đất trực quan mang lại sự an tâm tuyệt đối, bảo vệ tài sản nhà máy và dây chuyền sản xuất luôn vận hành thông suốt.
Hãy liên hệ ngay cho chúng tôi để mua được Rơ le EOCR Schneider chính hãng với giá cả tốt nhất.
