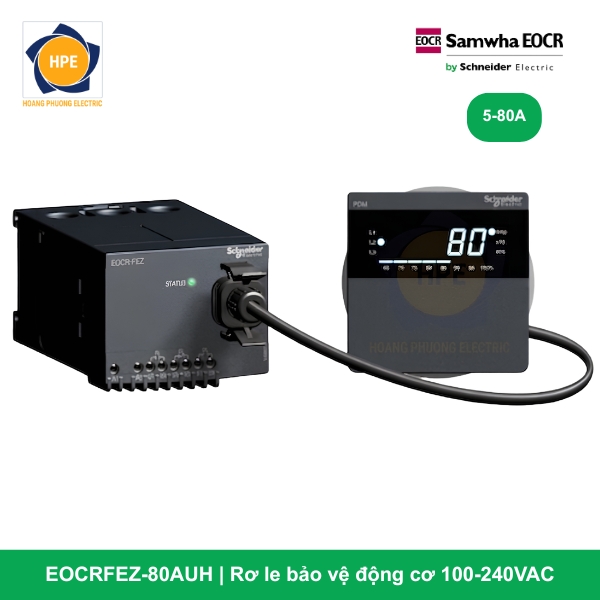

Rơ le EOCRFEZ-80AUH là dòng thiết bị bảo vệ động cơ bằng kỹ thuật số (MCU) phân khúc cao cấp của Schneider Electric (thừa hưởng nền tảng công nghệ Samwha Hàn Quốc). Khác với phiên bản dải dòng nhỏ 5A, EOCRFEZ-80AUH được thiết kế tích hợp các lỗ biến dòng chịu tải lớn, cho phép cài đặt bảo vệ trực tiếp cho các động cơ dải trung bình lớn từ 5A đến 80A (tương đương công suất lên tới 37kW). Sự kết hợp “All-in-One” giữa bảo vệ quá tải điện tử và giám sát dòng rò/chạm đất giúp tối giản thiết bị và nâng tầm an toàn tối đa cho hệ thống tủ điện.
Ý nghĩa chi tiết mã hàng EOCRFEZ-80AUH
Mã hàng EOCRFEZ-80AUH đại diện cho cấu hình công nghệ hiện đại và tiện lợi:
-
FE (Flush mount with Earth Fault): Thiết kế dạng mô-đun tách rời. Phần mặt hiển thị LED và phím bấm được đưa ra ngoài mặt cánh tủ điện, kết nối với thân xử lý bên trong qua cáp mềm. Đồng thời, thiết bị tích hợp sẵn bo mạch giám sát dòng rò/chạm đất thông minh.
-
Z (ZCT Integral / Option): Hỗ trợ cổng kết nối chuyên dụng với biến dòng thứ tự không (ZCT) bên ngoài để đo lường và xử lý sự cố rò rỉ điện năng.
-
Dải dòng “80”: Phạm vi cài đặt dòng tải động cơ trực tiếp cực rộng từ 5.0A đến 80A, thích hợp cho các động cơ 3 pha công suất lớn mà không cần mua thêm bộ CT lực phụ, giúp tủ điện gọn gàng hơn.
-
Ký hiệu “U”: Điện áp nguồn cấp nuôi điều khiển dải rộng (Free Voltage) từ 100V đến 240V AC/DC (50/60Hz), hoạt động ổn định bất chấp biến động lưới điện.
-
Ký hiệu “H”: Thiết lập cấu hình tiếp điểm ngõ ra ở chế độ an toàn cao (Fail-safe) hoặc ngắt bảo vệ tốc độ cao độc quyền của phân khúc kỹ thuật số cao cấp.
Thông số kỹ thuật chi tiết theo Catalogue Schneider EOCR-FEZ
| Đặc tính kỹ thuật | Chi tiết thông số |
| Thương hiệu | Schneider Electric (EOCR / Samwha) |
| Mã sản phẩm | EOCRFEZ-80AUH |
| Dải cài đặt dòng tải trực tiếp (LOAD) | 5.0…80 A (Không cần CT phụ) |
| Dải cài đặt dòng chạm đất (Earth Fault) | Từ mức miliAmpe đến Ampe (Tùy cấu hình cài đặt) |
| Điện áp nguồn điều khiển (Us) | 100…240 V AC/DC (50/60Hz) |
| Màn hình hiển thị | Màn hình kỹ thuật số LED hiển thị dòng điện 3 pha và dòng rò |
| Thời gian trễ khởi động (D-Time) | 1…200 giây (Cài đặt số chính xác) |
| Thời gian trễ tác động (O-Time) | 0.2…30 giây (Đặc tính thời gian xác định/định hạn) |
| Kiểu lắp đặt cơ khí | Mặt hiển thị lắp ngoài cánh tủ (Flush) / Thân gắn DIN rail |
| Tổng hợp chức năng bảo vệ | Quá dòng, Thấp dòng, Mất pha, Đảo pha, Lệch pha, Kẹt rô-to, Chạm đất/Dòng rò |
Các tính năng ưu việt của dòng rơ le cao cấp dải lớn
1. Đo lường và bảo vệ trực tiếp lên tới 80A
Thông thường với các động cơ công suất dải từ 15kW đến 37kW, các kỹ sư phải mua thêm rơ le dải 5A kết hợp với 3 bộ biến dòng (CT) phụ cồng kềnh. EOCFEZ-80AUH giải quyết triệt để vấn đề này bằng cách tích hợp sẵn lỗ CT lực dải rộng đến 80A trên thân, giúp tiết kiệm đến 50% diện tích gá lắp trong tủ điện và giảm chi phí vật tư đáng kể.
2. Tích hợp chống dòng rò / chạm đất (Earth Fault)
Khi kết hợp với vòng biến dòng ZCT, rơ le sẽ liên tục quét dòng rò thứ tự không của hệ thống. Nếu có hiện tượng suy giảm cách điện vỏ động cơ hoặc rò rỉ điện năng, thiết bị sẽ phát hiện và ra lệnh ngắt cuộn hút khởi động từ ngay lập tức, ngăn chặn nguy cơ động cơ bị chập cháy pha-vỏ hoặc gây giật điện cho người vận hành.
3. Màn hình giám sát 3 pha lắp mặt tủ chuyên nghiệp
Hệ thống màn hình LED được đưa ra ngoài mặt cánh tủ, liên tục hiển thị luân phiên giá trị dòng điện thực tế của 3 pha (A) và dòng rò (mA/A). Thiết kế Flush Mount này giúp kỹ sư kiểm tra trạng thái máy mà không cần mở cửa tủ, cách ly hoàn toàn nguy cơ tiếp xúc với điện áp cao bên trong. Đồng thời thay thế hoàn toàn cho cụm 3 đồng hồ kim và chuyển mạch dòng truyền thống.
4. Nhật ký báo lỗi thông minh (Trip History)
Thiết bị tự động lưu lại thông tin của 3 sự cố gần nhất. Khi hệ thống bị ngắt (Trip), màn hình sẽ khóa hiển thị mã lỗi (ví dụ: OL – Quá tải, PF – Mất pha, EF – Chạm đất) đi kèm với giá trị dòng điện chính xác tại mili-giây xảy ra lỗi, giúp đội ngũ bảo trì bắt bệnh và xử lý sự cố cực kỳ nhanh chóng.
Các mã dòng EOCR-FEZ và dải dòng bảo vệ
| EOCRFEZ-05AUH |
Rơ le bảo vệ động cơ 0.5-7A, 100-240VAC, 50/60HZ, màn hình rời lắp ngoài cánh tủ
|
| EOCRFEZ-80AUH |
Rơ le bảo vệ động cơ 5-80A, 100-240VAC, 50/60HZ, màn hình rời lắp ngoài cánh tủ
|
| EOCRFEZ-05CUH |
Rơ le bảo vệ động cơ 0.5-7A, 100-240VAC, 50/60HZ, màn hình rời lắp ngoài cánh tủ
|
| EOCRFEZ-80CUH |
Rơ le bảo vệ động cơ 5-80A, 100-240VAC, 50/60HZ, màn hình rời lắp ngoài cánh tủ
|
| EOCRFEZ-05AUT |
Rơ le bảo vệ động cơ 0.5-7A, 100-240VAC, 50/60HZ, màn hình rời lắp ngoài cánh tủ
|
| EOCRFEZ-80AUT |
Rơ le bảo vệ động cơ 5-80A, 100-240VAC, 50/60HZ, màn hình rời lắp ngoài cánh tủ
|
| EOCRFEZ-05CUT |
Rơ le bảo vệ động cơ 0.5-7A, 100-240VAC, 50/60HZ, màn hình rời lắp ngoài cánh tủ
|
| EOCRFEZ-80CUT |
Rơ le bảo vệ động cơ 5-80A, 100-240VAC, 50/60HZ, màn hình rời lắp ngoài cánh tủ
|
Ứng dụng thực tế
Với dải dòng 80A mạnh mẽ cùng tính năng đo dòng rò cao cấp, EOCRFEZ-80AUH được ứng dụng phổ biến trong:
-
Tủ điều khiển máy nén khí trục vít công suất lớn (22kW – 37kW).
-
Hệ thống máy bơm nước ly tâm dải trung lớn, bơm chiller, bơm phòng cháy chữa cháy tòa nhà.
-
Hệ thống băng tải tải nặng, máy đùn nhựa, máy nghiền trong các nhà máy chế biến, sản xuất.
Kết luận
Rơ le điện tử bảo vệ động cơ EOCRFEZ-80AUH Schneider là sự đầu tư xứng đáng cho các hệ thống động cơ tải lớn yêu cầu tính an toàn và tính sẵn sàng cao. Thiết bị mang lại khả năng bảo vệ kỹ thuật số toàn diện, giúp doanh nghiệp vận hành dây chuyền sản xuất một cách thông suốt, chuyên nghiệp và giảm thiểu tối đa chi phí dừng máy do sự cố.
Hãy liên hệ ngay cho chúng tôi để mua được Rơ le EOCR Schneider chính hãng với giá cả tốt nhất.
