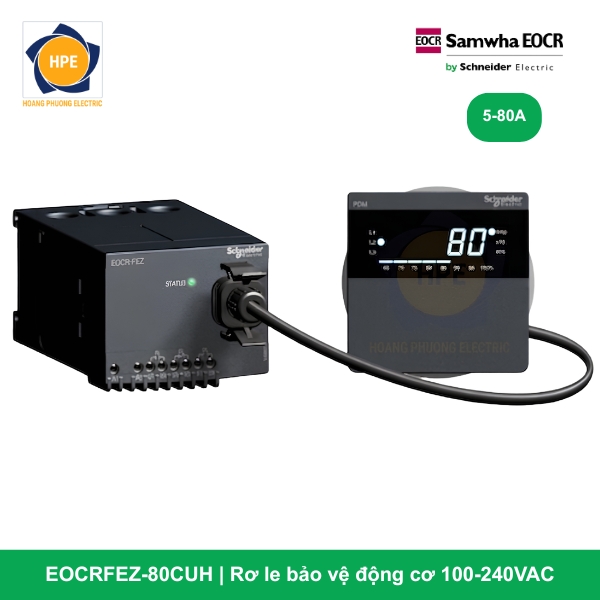

Rơ le EOCRFEZ-80CUH là thiết bị bảo vệ động cơ bằng kỹ thuật số (MCU) phân khúc cao cấp của tập đoàn Schneider Electric (phát triển từ nền tảng Samwha Hàn Quốc). Sở hữu dải dòng làm việc trực tiếp từ 5A đến 80A, thiết bị chuyên dụng cho các hệ thống động cơ 3 pha công suất lớn lên tới 37kW. Nhờ thiết kế chân động lực dạng đầu Terminal/Connector kẹp bắt vít (đuôi C), sản phẩm giải quyết triệt để bài toán thi công cáp lực tiết diện lớn trong các không gian tủ điện chật hẹp, đồng thời mang lại khả năng bảo vệ rò điện và chạm đất (Earth Fault) toàn diện.
Ý nghĩa chi tiết mã hàng EOCRFEZ-80CUH
Mã hàng EOCRFEZ-80CUH được định nghĩa bằng những công nghệ cấu hình đỉnh cao:
-
FE (Flush mount with Earth Fault): Thiết kế dạng mô-đun hai phần: Mặt hiển thị màn hình LED gá ngoài cửa tủ điện để giám sát an toàn; thân xử lý trung tâm đặt gá trong lòng tủ. Tích hợp sẵn tính năng chống chạm đất và dòng rò.
-
Z (ZCT Integral): Trang bị sẵn cổng và bo mạch kết nối trực tiếp với biến dòng thứ tự không (ZCT) để quét và ngắt sự cố rò điện ở mức mA.
-
Dải dòng “80”: Phạm vi cài đặt dòng tải trực tiếp cực rộng từ 5.0A đến 80A mà không cần qua bộ 3 biến dòng phụ (CT lực), tối ưu chi phí vật tư cho các động cơ công suất trung bình lớn.
-
Ký hiệu “C” (Connector/Terminal Type): Thân rơ le được trang bị các cầu đấu kẹp bắt vít hoặc đầu nối đúc chịu dòng lớn. Cáp động lực từ contactor đi ra sẽ bấm đầu cốt và bắt vít trực tiếp vào rơ le, giúp mối nối chắc chắn, chịu lực rung lắc tốt và dễ dàng thay thế bảo trì.
-
Ký hiệu “U”: Điện áp nguồn nuôi điều khiển dải rộng (Free Voltage) từ 100V đến 240V AC/DC (50/60Hz), giúp thiết bị miễn nhiễm trước hiện tượng trồi sụt áp.
-
Ký hiệu “H”: Tích hợp tiếp điểm ngõ ra thông minh chế độ Fail-safe, tự động ngắt mạch điều khiển bảo vệ an toàn nếu rơ le bị mất nguồn đột ngột.
Thông số kỹ thuật chi tiết theo Catalogue Schneider EOCR-FEZ
| Đặc tính kỹ thuật | Chi tiết thông số |
| Thương hiệu | Schneider Electric (EOCR / Samwha) |
| Mã sản phẩm | EOCRFEZ-80CUH |
| Dải cài đặt dòng tải trực tiếp (LOAD) | 5.0…80 A (Kết nối trực tiếp qua đầu Terminal lực) |
| Dải cài đặt dòng rò / chạm đất | Tùy biến cấu hình kỹ thuật số (Kết hợp bộ ZCT ngoài) |
| Điện áp nguồn điều khiển (Us) | 100…240 V AC/DC (Tần số 50/60Hz) |
| Màn hình hiển thị | Màn hình LED 7 đoạn hiển thị luân phiên dòng 3 pha và dòng rò |
| Thời gian trễ khởi động (D-Time) | 1…200 giây (Cài đặt số thông minh) |
| Thời gian trễ tác động (O-Time) | 0.2…30 giây (Đặc tính định hạn thời gian) |
| Kiểu gá lắp đặt | Mặt hiển thị lắp Flush ngoài cánh tủ / Thân gắn thanh DIN Rail |
| Tổng hợp chức năng bảo vệ | Quá dòng, Thấp dòng, Mất pha, Đảo pha, Lệch pha, Kẹt rô-to, Chạm đất |
Các ưu điểm vượt trội của EOCRFEZ-80CUH đối với tải lớn
1. Thiết kế chân Terminal kẹp vít chịu tải 80A chuyên nghiệp
Với những sợi cáp động lực to cứng của động cơ dải từ 15kW đến 37kW, việc bẻ góc luồn qua các lỗ xuyên tâm nhỏ hẹp là cực kỳ khó khăn và dễ làm tổn hại bọc cách điện của cáp. EOCRFEZ-80CUH thay thế bằng các cầu đấu kẹp vít lực chịu dòng cao. Dây dẫn được ép cốt và bắt chặt bằng ốc vít lực, mang lại tiếp xúc điện hoàn hảo, triệt tiêu nguy cơ move sinh nhiệt và tăng tính thẩm mỹ cao cho tủ điện phân phối.
2. Tích hợp chống dòng rò và chạm đất (Earth Fault)
Sự cố rò điện vỏ động cơ dải dòng lớn tiềm ẩn nguy cơ phóng điện cháy nổ cực kỳ nguy hiểm. Khi kết hợp cùng vòng biến dòng ZCT, EOCRFEZ-80CUH liên tục phân tích dòng thứ tự không. Nếu phát hiện dòng rò vượt ngưỡng cài đặt an toàn, rơ le lập tức ra lệnh ngắt cuộn hút khởi động từ hoặc kích hoạt cuộn Shunt Trip ngắt Aptomat trước khi sự cố leo thang thành chập cháy pha-vỏ.
3. Màn hình LED gắn cánh tủ – Thay thế cụm đồng hồ đo dòng
Hệ thống màn hình đưa ra ngoài mặt cánh tủ giúp kỹ sư theo dõi chính xác dòng điện chạy thực tế của cả 3 pha (L1, L2, L3) và dòng rò (mA) theo thời gian thực mà không cần dùng ampe kìm đo trực tiếp, loại bỏ hoàn toàn việc lắp đặt cụm 3 đồng hồ kim và chuyển mạch dòng cồng kềnh như trước đây.
4. Bộ nhớ lưu lịch sử sự cố (Trip History) thông minh
Thiết bị tự động ghi nhớ 3 sự cố gần nhất. Khi hệ thống bị ngắt (Trip), màn hình sẽ khóa hiển thị mã lỗi (Ví dụ: OL – Quá tải, PF – Mất pha, EF – Dòng rò chạm đất) cùng thông số dòng điện chính xác tại đúng mili-giây xảy ra sự cố, giúp kỹ thuật viên khoanh vùng xử lý lỗi siêu tốc.
Các mã dòng EOCR-FEZ và dải dòng bảo vệ
| EOCRFEZ-05AUH |
Rơ le bảo vệ động cơ 0.5-7A, 100-240VAC, 50/60HZ, màn hình rời lắp ngoài cánh tủ
|
| EOCRFEZ-80AUH |
Rơ le bảo vệ động cơ 5-80A, 100-240VAC, 50/60HZ, màn hình rời lắp ngoài cánh tủ
|
| EOCRFEZ-05CUH |
Rơ le bảo vệ động cơ 0.5-7A, 100-240VAC, 50/60HZ, màn hình rời lắp ngoài cánh tủ
|
| EOCRFEZ-80CUH |
Rơ le bảo vệ động cơ 5-80A, 100-240VAC, 50/60HZ, màn hình rời lắp ngoài cánh tủ
|
| EOCRFEZ-05AUT |
Rơ le bảo vệ động cơ 0.5-7A, 100-240VAC, 50/60HZ, màn hình rời lắp ngoài cánh tủ
|
| EOCRFEZ-80AUT |
Rơ le bảo vệ động cơ 5-80A, 100-240VAC, 50/60HZ, màn hình rời lắp ngoài cánh tủ
|
| EOCRFEZ-05CUT |
Rơ le bảo vệ động cơ 0.5-7A, 100-240VAC, 50/60HZ, màn hình rời lắp ngoài cánh tủ
|
| EOCRFEZ-80CUT |
Rơ le bảo vệ động cơ 5-80A, 100-240VAC, 50/60HZ, màn hình rời lắp ngoài cánh tủ
|
Ứng dụng thực tế
EOCRFEZ-80CUH được các nhà thầu cơ điện chỉ định cho các tủ điều khiển động cơ tải nặng công suất trung bình lớn, đòi hỏi không gian bố trí mạch lực chặt chẽ và an toàn cao:
-
Tủ điều khiển máy nén khí trục vít trung tâm (22kW – 37kW).
-
Hệ thống máy bơm nước ly tâm tòa nhà, bơm Chiller, bơm phòng cháy chữa cháy công suất lớn.
-
Hệ thống băng tải tải nặng, máy đùn, máy khuấy trộn trong nhà máy hóa chất, xi măng, bao bì.
Kết luận
Rơ le điện tử bảo vệ động cơ EOCRFEZ-80CUH Schneider là sự kết hợp hoàn hảo giữa công nghệ giám sát kỹ thuật số đa chức năng và thiết kế cơ khí Terminal lực tiện lợi. Thiết bị giúp hệ thống điện công nghiệp của doanh nghiệp đạt tiêu chuẩn an toàn cao nhất, vận hành thông suốt và giảm thiểu tối đa rủi ro thiệt hại do các sự cố điện gây ra.
Hãy liên hệ ngay cho chúng tôi để mua được Rơ le EOCR Schneider chính hãng với giá cả tốt nhất.
