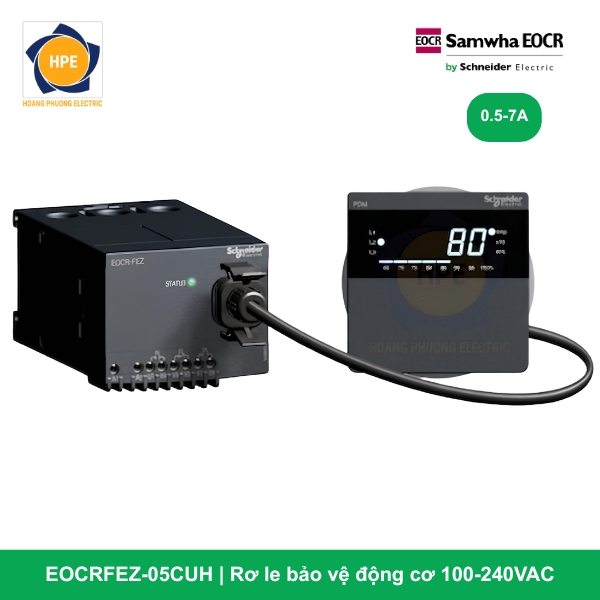

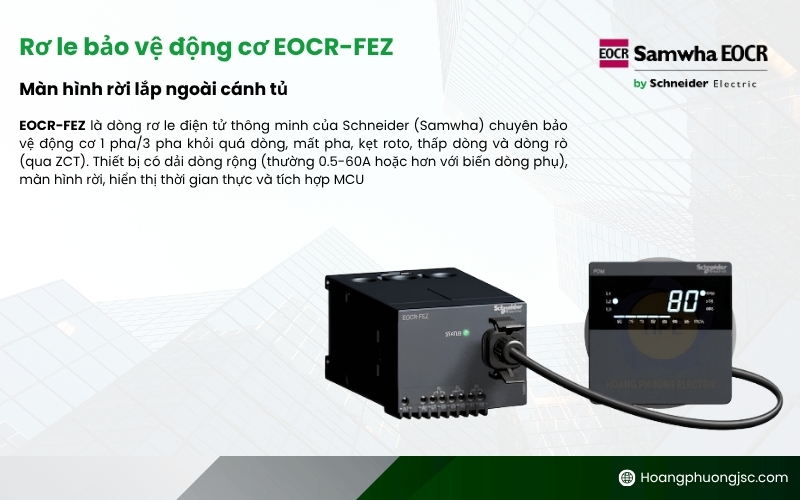

Rơ le EOCRFEZ-05CUH thuộc phân khúc rơ le thông minh điều khiển bằng bộ vi xử lý (MCU) đa chức năng của Schneider Electric (Samwha Hàn Quốc). Với thiết kế kiểu chân kết nối dạng ngõ cắm Connector/Terminal thông minh (đuôi C), thiết bị mang đến tính linh hoạt tuyệt đối cho khâu thi công đấu nối mạch lực dải nhỏ từ 0.5A đến 6A, đồng thời tích hợp sẵn bo mạch giám sát dòng rò/chạm đất (Earth Fault) siêu nhạy nhằm đảm bảo an toàn tối đa cho hệ thống.
Ý nghĩa chi tiết mã hàng EOCRFEZ-05CUH
Mã hàng EOCRFEZ-05CUH được cấu trúc đồng bộ theo tiêu chuẩn kỹ thuật số cao cấp của hãng:
-
FE (Flush mount with Earth Fault): Thiết kế mô-đun tách rời hiện đại. Mặt hiển thị số và phím điều khiển cài đặt được đưa ra ngoài mặt cánh tủ, kết nối với phần thân xử lý qua cáp tín hiệu dẹt. Đồng thời, thiết bị tích hợp bộ chức năng bảo vệ chống chạm đất/dòng rò.
-
Z (ZCT Integral): Tích hợp bo mạch kết nối trực tiếp với biến dòng thứ tự không ZCT để phát hiện và xử lý dòng rò siêu nhỏ (mA).
-
Dải dòng “05”: Dải cài đặt dòng tải định mức từ 0.5A đến 6.0A. Thiết bị có thể dễ dàng mở rộng phạm vi bảo vệ lên đến hàng trăm Ampe cho động cơ lớn khi phối hợp với bộ biến dòng 3 pha (3CT) phụ bên ngoài.
-
Ký hiệu “C” (Connector/Terminal Type): Thay vì luồn dây động lực qua lỗ đúc trên thân như dòng “A”, dòng “C” sử dụng phương thức liên kết dây hoặc cổng kết nối bám vít nối tiếp, giúp tiết kiệm diện tích tối đa và dễ tháo lắp bảo trì cuộn dây điều khiển.
-
Ký hiệu “U”: Điện áp nguồn cấp điều khiển dải rộng dải cao (Free Voltage) từ 100V đến 240V AC/DC (50/60Hz), vận hành bền bỉ trước mọi biến động điện lưới.
-
Ký hiệu “H”: Tiếp điểm ngõ ra trạng thái an toàn Fail-safe nâng cao, tự động dừng hệ thống khi rơ le bị mất nguồn nuôi đột ngột.
Thông số kỹ thuật chi tiết theo Catalogue Schneider EOCR-FEZ
| Đặc tính kỹ thuật | Chi tiết thông số |
| Thương hiệu | Schneider Electric (EOCR / Samwha) |
| Mã sản phẩm | EOCRFEZ-05CUH |
| Dải cài đặt dòng tải (LOAD) | 0.5…6.0 A (Mở rộng qua CT phụ 3 pha nếu dùng tải lớn) |
| Ngưỡng dòng rò bảo vệ (Ig) | Định cấu hình kỹ thuật số tùy biến (Kết hợp ZCT ngoài) |
| Điện áp nguồn điều khiển (Us) | 100…240 V AC/DC (Tần số 50/60Hz) |
| Màn hình hiển thị | Màn hình LED 7 đoạn báo dòng tải 3 pha và dòng rò |
| Thời gian trễ khởi động (D-Time) | 1…200 giây (Cài đặt số) |
| Thời gian trễ tác động (O-Time) | 0.2…30 giây (Đặc tính định hạn thời gian) |

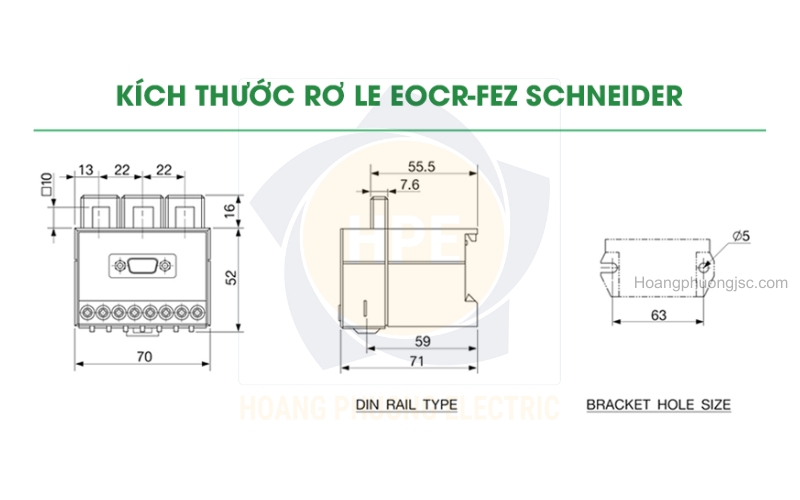

| Kiểu lắp đặt cơ khí | Mặt số lắp Flush ngoài cánh tủ / Thân gá DIN Rail bên trong |
| Cấu hình chức năng | Quá dòng, Thấp dòng, Mất pha, Đảo pha, Lệch pha, Kẹt rô-to, Chạm đất |
Các chức năng bảo vệ và ưu điểm vượt trội của EOCRFEZ-05CUH
1. Bảo vệ rò điện và chạm đất (Earth Fault) chủ động
Sự cố rò điện ra vỏ động cơ luôn tiềm ẩn rủi ro chập cháy và tai nạn điện giật. Bằng việc nhận tín hiệu từ vòng biến dòng ZCT, EOCRFEZ-05CUH tính toán liên tục dòng thứ tự không. Thiết bị sẽ lập tức tác động ngắt mạch điều khiển khi dòng rò vượt ngưỡng cài đặt an toàn, giúp ngăn ngừa sự cố từ giai đoạn sớm.
2. Thiết kế chân kết nối loại “C” linh hoạt, gọn gàng
Cấu hình đuôi “C” loại bỏ các lỗ luồn dây thô cứng trên thân máy, thay vào đó là phương thức liên kết mạch gọn gàng. Thiết kế này cực kỳ phù hợp cho các dòng tủ điện phân phối thông minh, tủ MCC phân tầng đòi hỏi sự tối ưu tuyệt đối về không gian và có quy trình tháo lắp bảo dưỡng nhanh bằng giắc cắm hoặc đầu cốt bám.
3. Màn hình giám sát kỹ thuật số gắn mặt tủ chuyên nghiệp
Hệ thống màn hình hiển thị LED đưa ra ngoài cánh tủ giúp kỹ sư quan sát trực quan dòng điện chạy thực tế của 3 pha (L1, L2, L3) mà không cần phải dùng ampe kìm đo trực tiếp trong tủ điện. Nó cũng thay thế hoàn hảo cho cụm 3 đồng hồ kim truyền thống, làm tăng tính thẩm mỹ và hiện đại cho tủ điện.
4. Ghi nhớ lịch sử lỗi (Trip History) thông minh
Khi rơ le ra lệnh cắt mạch bảo vệ, màn hình sẽ hiển thị nhấp nháy mã sự cố rõ ràng (như OL – Quá tải, PF – Mất pha, EF – Dòng rò) kèm thông số Ampe chính xác tại đúng thời điểm xảy ra sự cố. Dữ liệu này được lưu trữ trong bộ nhớ (lưu được 3 lỗi gần nhất) giúp công tác bảo trì diễn ra siêu tốc.
Các mã dòng EOCR-FEZ và dải dòng bảo vệ
| EOCRFEZ-05AUH |
Rơ le bảo vệ động cơ 0.5-7A, 100-240VAC, 50/60HZ, màn hình rời lắp ngoài cánh tủ
|
| EOCRFEZ-80AUH |
Rơ le bảo vệ động cơ 5-80A, 100-240VAC, 50/60HZ, màn hình rời lắp ngoài cánh tủ
|
| EOCRFEZ-05CUH |
Rơ le bảo vệ động cơ 0.5-7A, 100-240VAC, 50/60HZ, màn hình rời lắp ngoài cánh tủ
|
| EOCRFEZ-80CUH |
Rơ le bảo vệ động cơ 5-80A, 100-240VAC, 50/60HZ, màn hình rời lắp ngoài cánh tủ
|
| EOCRFEZ-05AUT |
Rơ le bảo vệ động cơ 0.5-7A, 100-240VAC, 50/60HZ, màn hình rời lắp ngoài cánh tủ
|
| EOCRFEZ-80AUT |
Rơ le bảo vệ động cơ 5-80A, 100-240VAC, 50/60HZ, màn hình rời lắp ngoài cánh tủ
|
| EOCRFEZ-05CUT |
Rơ le bảo vệ động cơ 0.5-7A, 100-240VAC, 50/60HZ, màn hình rời lắp ngoài cánh tủ
|
| EOCRFEZ-80CUT |
Rơ le bảo vệ động cơ 5-80A, 100-240VAC, 50/60HZ, màn hình rời lắp ngoài cánh tủ
|
Ứng dụng thực tế
Nhờ các tính năng kỹ thuật số cao cấp và kiểu kết nối tinh gọn, EOCRFEZ-05CUH là ưu tiên lựa chọn cho:
-
Hệ thống tủ điều khiển máy bơm thông minh, bơm định lượng trong nhà máy hóa chất, xử lý nước thải.
-
Tủ điều khiển các động cơ phân đoạn trong dây chuyền đóng gói, sản xuất thực phẩm, dược phẩm.
-
Hệ thống giám sát an toàn điện và bảo vệ động cơ tải nhỏ trong các tòa nhà thông minh (Smart Building).
Kết luận
Rơ le bảo vệ động cơ kỹ thuật số EOCRFEZ-05CUH Schneider đại diện cho giải pháp công nghệ quản lý động cơ thế hệ mới. Sự kết hợp hoàn hảo giữa thiết kế kết nối dạng đuôi C tinh gọn, khả năng chống dòng rò thông minh và màn hình hiển thị số trực quan giúp hệ thống của bạn luôn vận hành an toàn, tin cậy và đạt hiệu suất cao nhất.
Hãy liên hệ ngay cho chúng tôi để mua được Rơ le EOCR Schneider chính hãng với giá cả tốt nhất.
