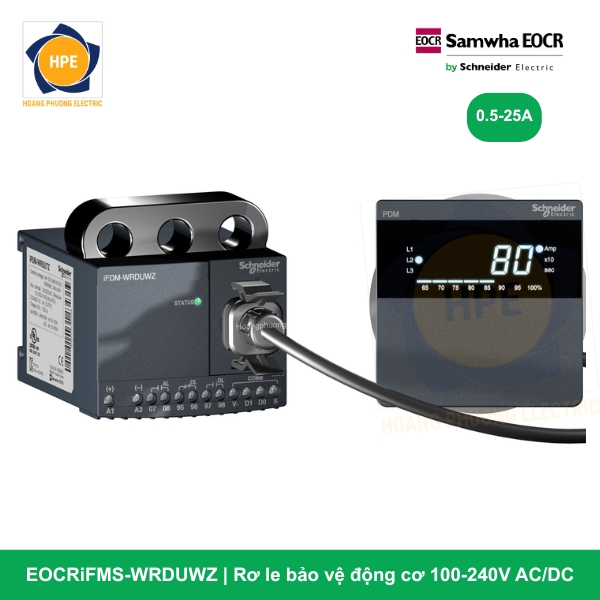

Rơ le điện tử EOCRiFMS-WRDUWZ Schneider

Rơ le EOCRiFMS-WRDUWZ là đỉnh cao công nghệ quản lý và bảo vệ phụ tải kỹ thuật số (MCU) của Schneider Electric. Thiết bị được thiết kế đặc thù cho các hệ thống tủ điện thông minh cao cấp, trạm phân phối điện động lực MCC yêu cầu khắt khe về không gian lắp đặt, tính liên tục của dữ liệu mạng và an toàn dòng rò. Sở hữu cấu trúc đo lường đa năng (All-in-One), rơ le không chỉ bảo vệ động cơ tối cao mà còn đảm nhận vai trò của một Bộ phân tích chất lượng điện năng (Power Quality Analyzer) và hệ thống giám sát chạm đất dải rộng, truyền thông liên tục qua giao thức Modbus RTU / RS-485.

Giải mã chi tiết cấu hình mã siêu cấp EOCRiFMS-WRDUWZ

Mã hàng EOCRiFMS-WRDUWZ sở hữu cấu trúc ký hiệu phần cứng độc bản từ tập đoàn Schneider:

• iFMS (Intelligent Frequency Measure Separated): Dòng rơ le thông minh đo lường tần số, tích hợp phân tích điện năng với cấu trúc thân máy hiển thị và bộ cảm biến dòng đo lường linh hoạt (Separated Type).

• WR (Wide Range): Khả năng cấu hình dải đo lường và bảo vệ dải siêu rộng (Cả về dòng tải động cơ và dải quét dòng rò chống chạm đất), giúp thiết bị không bị bão hòa mạch từ khi xảy ra sự cố lớn.

• D (Display): Màn hình hiển thị số kỹ thuật số đa thông số sắc nét hiển thị đồng thời dòng 3 pha, Hz, kW và mã lỗi tại chỗ.

• U (Universal Voltage): Sử dụng dải nguồn nuôi điều khiển dải tự do tự động nguồn tự nuôi (Free Voltage) dải rộng từ 100V đến 240V AC/DC (50/60Hz).

• W (Window Type / Advanced Wiring): Cấu hình lỗ xuyên tâm hoặc tích hợp phương thức luồn cáp tối ưu bảo vệ mạch lực bọc cách ly chống nhiễu cao cấp.

• Z (Zero-phase Current Transformer): Mạch giám sát và bảo vệ dòng rò/chạm đất (Ground Fault) thông qua biến dòng thứ tự không ZCT bám miliAmpe chuyên sâu.

Thông số kỹ thuật chi tiết theo Catalogue Schneider EOCR-iFMS

Các ưu điểm công nghệ độc bản của cấu hình Siêu cấp WRDUWZ

1. Cấu trúc linh hoạt dải rộng (Wide Range – WR) và Thiết kế tối ưu (iFMS)

Ký hiệu WR kết hợp dòng iFMS mang lại lợi thế cơ khí và thuật toán vượt trội. Thân rơ le xử lý trung tâm và cụm đo lường được thiết kế phân tách linh hoạt, giúp kỹ sư dễ dàng bố trí thiết bị trong các khoang tủ MCC chật hẹp. Thuật toán Wide Range giúp rơ le mở rộng dải động đo lường, không bị méo tín hiệu hay bão hòa mạch từ khi động cơ khởi động tải nặng đột ngột hoặc khi xảy ra sự cố chạm đất sinh dòng xung lớn.

2. Đồng hồ phân tích năng lượng và Chất lượng nguồn điện (Power & Frequency Analyzer)

EOCRiFMS-WRDUWZ vượt xa giới hạn của một chiếc rơ le bảo vệ thông thường khi hoạt động như một đồng hồ đo đa năng cao cấp (Power Meter). Bộ vi xử lý liên tục tính toán:

• Tần số lưới (Hz): Bảo vệ tối ưu khi động cơ chạy sau hệ thống biến tần hoặc nguồn máy phát dự phòng.

• Công suất thực (kW) & Điện năng tích lũy (kWh): Cung cấp dữ liệu vàng cho phòng cơ điện lập báo cáo suất tiêu hao năng lượng, phục vụ bài toán tối ưu hóa chi phí vận hành (EMS).

3. Số hóa trạm điều khiển thông qua mạng Modbus RTU toàn cục

Thiết bị đóng vai trò là một điểm nút dữ liệu số hóa thông minh cao cấp (Smart Node) trong hệ sinh thái EcoStruxure của Schneider. Toàn bộ các thông số đo lường (Dòng pha, Dòng rò, Hz, kW, kWh) cùng nhật ký lưu trữ thời gian thực của các sự cố nghiêm trọng đều được truyền tải liên tục về phòng trung tâm SCADA/PLC. Thiết bị hỗ trợ đắc lực cho quy trình Bảo trì dự đoán (Predictive Maintenance) và cho phép ra lệnh Reset lỗi từ xa an toàn qua mạng.

4. Hệ thống màng lọc bảo vệ dòng rò chạm đất đa tầng siêu nhạy

Sự cố rò điện ở các động cơ công suất lớn nếu không phát hiện sớm sẽ phá hủy lớp cách điện vỏ máy gây ngắn mạch pha-vỏ dữ dội. Khi kết hợp cùng vòng biến dòng ZCT, rơ le phát hiện nhanh các dòng rò siêu nhỏ ($mA$) để cảnh báo (Alarm) hoặc ngắt contactor kịp thời. Bên cạnh đó, thiết bị tự động tính toán tổng hình học 3 pha $I_0 = I_A + I_B + I_C$ để làm màng lọc bảo vệ thứ hai trước các sự cố chạm đất pha lớn trên đường dây mạch động lực.

Các mã dòng EOCRiFMS và dải dòng bảo vệ

Ứng dụng thực tế phân khúc siêu cấp

Mã hàng EOCRiFMS-WRDUWZ là giải pháp tối cao chuyên dụng cho các dự án công nghiệp trọng điểm quốc gia, yêu cầu khắt khe về an toàn và quản lý năng lượng tập trung:

• Hệ thống tủ điều khiển động cơ thông minh (Smart MCC) công suất lớn của nhà máy lọc hóa dầu, tổ hợp hóa chất, nhà máy xi măng, luyện kim, khai thác khoáng sản hầm lò.

• Hệ thống trạm bơm cấp nước sạch đô thị, nhà máy xử lý nước thải quy mô lớn tích hợp hệ thống điều khiển và giám sát từ xa qua SCADA/DCS toàn cục.

• Hệ thống máy nén khí tải nặng, hệ thống điều hòa trung tâm Chiller công suất lớn của các nhà máy sản xuất chất bán dẫn, linh kiện điện tử, tòa nhà thông minh cao cấp (BMS / EMS).

Kết luận

Rơ le thông minh EOCRiFMS-WRDUWZ Schneider là biểu tượng công nghệ cao cấp nhất của dòng rơ le bảo vệ điện tử hiện nay. Việc tích hợp trọn vẹn khả năng đo lường tần số, phân tích điện năng công suất, bảo vệ dòng rò dải rộng và truyền thông Modbus mạng nối giúp doanh nghiệp vừa bảo vệ an toàn tuyệt đối cho tài sản thiết bị, vừa số hóa hạ tầng điện để tối ưu hóa năng lượng một cách hiệu quả nhất.

Hãy liên hệ ngay cho chúng tôi để mua được Rơ le EOCR Schneider chính hãng với giá cả tốt nhất.
