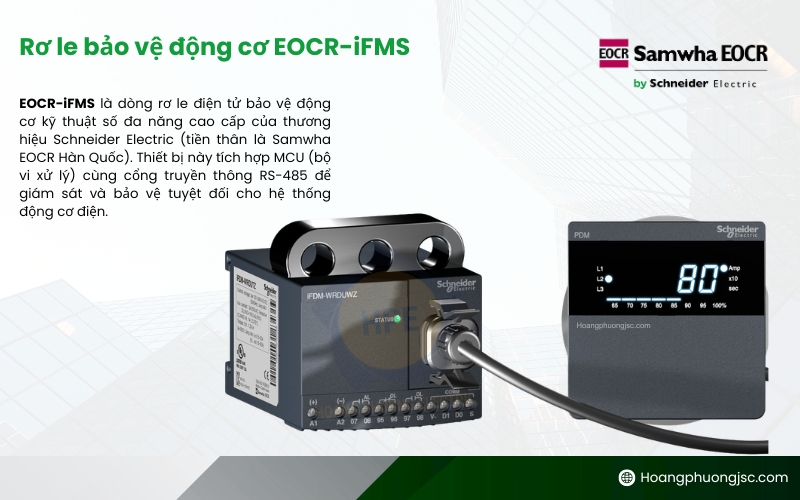

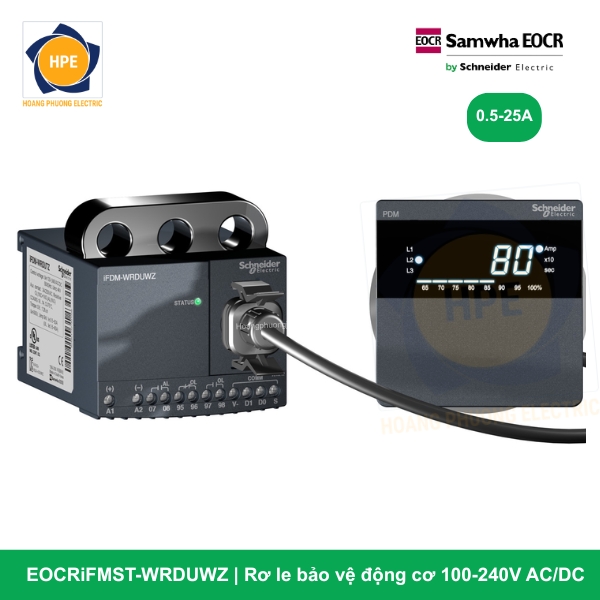

Rơ le điện tử EOCRiFMST-WRDUWZ Schneider

Rơ le EOCRiFMST-WRDUWZ đại diện cho giải pháp quản lý, đo lường và bảo vệ phụ tải cơ điện ở cấp độ toàn diện nhất trong hệ sinh thái Schneider Electric. Thiết bị được thiết kế đặc thù cho các động cơ tải nặng cốt lõi (Critical Motors), nơi việc chỉ giám sát dòng điện là chưa đủ để ngăn chặn nguy cơ om nhiệt cuộn dây do môi trường bít khí hoặc hệ thống làm mát bị hỏng. Nhờ sự kết hợp đột phá giữa khả năng nhận tín hiệu đầu dò nhiệt độ PTC Thermistor, mạch phân tích năng lượng ($Hz, kW, kWh$), bảo vệ dòng rò chuyên sâu qua ZCT dải rộng và cổng truyền thông Modbus RS-485, thiết bị mang lại sự minh bạch an toàn tuyệt đối.

Giải mã chi tiết cấu hình mã siêu cấp EOCRiFMST-WRDUWZ

Mã hàng EOCRiFMST-WRDUWZ sở hữu cấu trúc linh kiện phần cứng đắt giá được cấu hình từ tập đoàn Schneider:

• iFMST (Intelligent Frequency Measure Separated + Temperature): Dòng rơ le kỹ thuật số thông minh đo tần số, công suất, thiết kế thân máy hiển thị và bộ đo dòng tách rời linh hoạt, tích hợp module giám sát nhiệt độ cuộn dây động cơ (PTC).

• WR (Wide Range): Khả năng mở rộng dải đo lường dòng tải và dải quét dòng rò chống chạm đất dải siêu rộng, triệt tiêu hiện tượng méo tín hiệu hoặc bão hòa mạch từ khi hệ thống xảy ra dòng đột biến.

• D (Display): Màn hình hiển thị số LCD/LED gá rời ngoài mặt cánh tủ, hiển thị đồng thời dòng điện 3 pha, tần số, công suất và nhiệt độ thực tế tại chỗ.

• U (Universal Voltage): Sử dụng dải nguồn nuôi điều khiển dải tự do (Free Voltage) dải rộng từ 100V đến 240V AC/DC (50/60Hz), miễn nhiễm trước sự sụt áp lưới điện.

• W (Window Type): Thiết kế dạng lỗ xuyên tâm cách ly hoàn toàn giữa mạch lực dòng lớn và mạch điều khiển nhị thứ.

• Z (Zero-phase Current Transformer): Mạch giám sát dòng rò/chạm đất chuyên sâu qua bộ biến dòng thứ tự không ZCT ngoài.

Thông số kỹ thuật chi tiết theo Catalogue Schneider EOCR-iFMST

Các ưu điểm công nghệ vượt trội của cấu hình Siêu cấp EOCRiFMST-WRDUWZ

1. Màng lọc bảo vệ kép tối cao: Giám sát Dòng điện kết hợp Nhiệt độ cuộn dây (PTC)

Trong vận hành thực tế, có rất nhiều trường hợp động cơ bị om nhiệt và cháy dù dòng điện pha đo được vẫn nằm trong ngưỡng định mức an toàn. Nguyên nhân có thể do: động cơ bị nghẹt cửa hút gió giải nhiệt, nhiệt độ môi trường xung quanh quá cao, hoặc động cơ chạy ở tốc độ quá thấp khi qua biến tần khiến quạt cưỡng bức không đủ mát. EOCRiFMST-WRDUWZ giải quyết triệt để rủi ro này nhờ cổng kết nối PTC trực tiếp vào cuộn dây. Ngay khi nhiệt độ bên trong lõi Stator vượt quá ngưỡng chịu đựng của lớp cách điện, rơ le sẽ lập tức ra lệnh ngắt máy ngay cả khi dòng tải chưa đạt ngưỡng báo động.

2. Thiết kế tách rời linh hoạt (Separated) và Dải động siêu rộng (Wide Range)

Sự kết hợp giữa dòng thiết bị đo tách rời và công nghệ WR giúp giải quyết triệt để bài toán cơ khí và từ trường. Cụm xử lý trung tâm hiển thị tách rời với cụm đo dòng giúp tủ điện cực kỳ thẩm mỹ và gọn gàng. Thuật toán xử lý dải rộng giúp mạch từ của rơ le không bị bão hòa khi động cơ tải nặng khởi động dòng đỉnh (Inrush Current) hoặc khi xảy ra sự cố chạm đất sinh dòng xung lớn.

3. Đồng hồ phân tích chất lượng điện năng thực thụ (Power Meter)

Thiết bị tự động hóa quá trình thu thập dữ liệu năng lượng thông qua việc tính toán liên tục:

• Tần số lưới (Hz): Giám sát cực kỳ chặt chẽ khi động cơ bám đuôi hệ thống biến tần công suất lớn hoặc nguồn máy phát điện độc lập.

• Công suất thực (kW) & kWh: Giúp doanh nghiệp số hóa lượng điện năng tiêu thụ trên từng đầu máy, phục vụ trực tiếp cho bài toán tối ưu hóa chi phí vận hành hệ thống (Energy Management System).

4. Số hóa toàn diện hệ thống thông qua mạng Modbus RTU

EOCRiFMST-WRDUWZ đóng vai trò là một điểm nút thu thập thông tin (Smart Node) đắc lực trong kiến trúc nhà máy số IoT 4.0. Toàn bộ thông số đo lường (Dòng pha, Dòng rò, Tần số, Công suất, Trạng thái nhiệt độ PTC) cùng nhật ký lưu trữ các lỗi nghiêm trọng gần nhất đều được truyền tải theo thời gian thực về phòng trung tâm SCADA/PLC. Kỹ sư hệ thống có thể theo dõi biểu đồ phụ tải trực tuyến và thực hiện lệnh Reset lỗi từ xa một cách an toàn.

Các mã dòng EOCRiFMS và dải dòng bảo vệ

Ứng dụng thực tế

Mã hàng EOCRiFMST-WRDUWZ là sự lựa chọn tối cao cho các động cơ công suất lớn, hoạt động trong môi trường khắc nghiệt, đắt tiền và đóng vai trò huyết mạch của dây chuyền:

• Động cơ bơm chìm nước thải công nghiệp tải nặng, bơm trục đứng áp lực cao trong môi trường giải nhiệt kém.

• Hệ thống máy nén khí trung tâm công suất lớn, quạt hút ly tâm lò hơi áp lực cao (nơi nhiệt độ môi trường xung quanh rực nóng).

• Động cơ vạn năng chạy qua biến tần thay đổi tốc độ liên tục trong các nhà máy xi măng, luyện kim, nhà máy giấy, hóa chất.

• Các hệ thống tủ điều khiển động cơ thông minh (Smart MCC) yêu cầu tích hợp sâu vào mạng quản lý năng lượng tòa nhà BMS/EMS.

Kết luận

Rơ le thông minh EOCRiFMST-WRDUWZ Schneider là đỉnh cao của giải pháp an toàn điện cơ hiện đại. Việc đưa màng lọc bảo vệ nhiệt độ lõi PTC vào nền tảng rơ le kỹ thuật số phân tích điện năng kW/kWh và truyền thông Modbus giúp doanh nghiệp loại bỏ 100% điểm mù bảo vệ, đảm bảo tài sản động cơ đắt tiền luôn vận hành trong trạng thái an toàn, thông suốt và tối ưu hóa hiệu quả năng lượng một cách toàn diện.

Hãy liên hệ ngay cho chúng tôi để mua được Rơ le EOCR Schneider chính hãng với giá cả tốt nhất.
