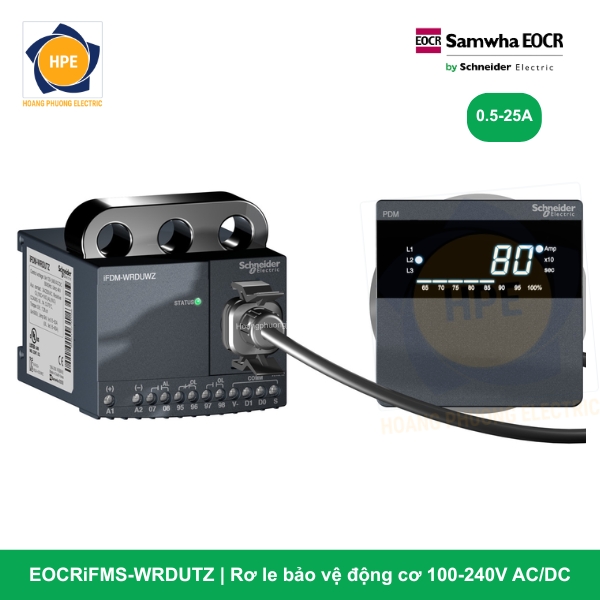

Rơ le điện tử EOCRiFMS-WRDUTZ Schneider

Rơ le EOCRiFMS-WRDUTZ đại diện cho giải pháp quản lý điện năng, số hóa trạm điều khiển và bảo vệ phụ tải cơ điện ở phân cấp an toàn cao nhất trong các nhà máy hiện đại. Được thiết kế chuyên biệt để hoạt động trong các hệ thống tủ điều khiển thông minh tích hợp PLC (Smart MCC / Smart Panel), các môi trường vận hành yêu cầu khắt khe về tiêu chuẩn chống giật điện và phòng chống cháy nổ. Thiết bị sở hữu cấu trúc thân máy và bộ cảm biến dòng đo lường tách rời (iFMS), thuật toán mở rộng dải động chống bão hòa mạch từ (WR), kết hợp khả năng đo lường tần số ($Hz$), công suất thực ($kW$) và điện năng tích lũy ($kWh$).

Giải mã chi tiết cấu hình mã siêu cấp EOCRiFMS-WRDUTZ

Mã hàng EOCRiFMS-WRDUTZ được Schneider Electric định cấu hình phần cứng vô cùng tinh vi:

• iFMS (Intelligent Frequency Measure Separated): Dòng rơ le kỹ thuật số thông minh đo lường tần số, tích hợp phân tích điện năng với cấu trúc thân máy hiển thị và bộ cảm biến dòng đo lường tách rời linh hoạt để dễ thi công trong không gian tủ chật hẹp.

• WR (Wide Range): Khả năng mở rộng dải đo lường dòng tải và dải quét dòng rò chống chạm đất dải siêu rộng, triệt tiêu hiện tượng méo tín hiệu hoặc bão hòa mạch từ khi hệ thống xảy ra dòng đột biến.

• D (Display): Màn hình hiển thị số LCD/LED gá rời ngoài mặt cánh tủ, hiển thị đồng thời dòng điện 3 pha, tần số, công suất thực tế tại chỗ.

• U (Universal Application): Phân khúc linh kiện số hóa cao cấp, hỗ trợ bám nối tiếp hệ thống màng lọc bảo vệ đa chức năng.

• T (Low Voltage Power Supply): Quy định mức điện áp nguồn nuôi điều khiển dải thấp an toàn 24V AC/DC (50/60Hz), tương thích đồng bộ với hệ thống nguồn DC của tủ điều khiển tự động hóa PLC, bảo vệ an toàn tối đa cho người vận hành.

• Z (Zero-phase Current Transformer): Mạch giám sát dòng rò/chạm đất chuyên sâu qua bộ biến dòng thứ tự không ZCT ngoài.

Thông số kỹ thuật chi tiết theo Catalogue Schneider EOCR-iFMS

Các ưu điểm công nghệ vượt trội của cấu hình Siêu cấp WRDUTZ

1. Nguồn nuôi điều khiển 24V AC/DC an toàn tuyệt đối (Ký tự T)

Trong các môi trường công nghiệp nặng nguy hiểm như hầm mỏ, nhà máy hóa chất, trạm bơm chìm hoặc các khu vực có độ ẩm cao, việc đưa nguồn điện áp cao (220VAC) ra ngoài mặt cánh tủ để nuôi màn hình luôn tiềm ẩn rủi ro rò rỉ điện gây mất an toàn. EOCRiFMS-WRDUTZ sử dụng trực tiếp nguồn cấp dải thấp 24V an toàn chống giật. Hệ thống màn hình kéo rời ra mặt tủ kết nối bằng cáp tín hiệu bọc chống nhiễu chuyên dụng giúp người vận hành hoàn toàn an tâm khi thao tác phím nhấn trực tiếp.

2. Thiết kế tách rời linh hoạt (Separated) và Dải động siêu rộng (Wide Range)

Sự kết hợp giữa dòng iFMS và công nghệ WR giúp giải quyết triệt để bài toán cơ khí và từ trường. Thân rơ le điều khiển và cụm đo dòng được thiết kế phân tách linh hoạt, giúp kỹ sư dễ dàng bố trí thiết bị trong các khoang tủ MCC chật hẹp. Thuật toán xử lý dải rộng giúp mạch từ của rơ le không bị bão hòa khi động cơ tải nặng khởi động dòng đỉnh hoặc khi xảy ra sự cố chạm đất sinh dòng xung lớn.

3. Đồng hồ phân tích chất lượng điện năng thực thụ (Power Meter)

Thiết bị tự động hóa quá trình thu thập dữ liệu năng lượng thông qua việc tính toán liên tục:

• Tần số lưới (Hz): Giám sát cực kỳ chặt chẽ khi động cơ bám đuôi hệ thống biến tần công suất lớn hoặc nguồn máy phát điện độc lập.

• Công suất thực (kW) & kWh: Giúp doanh nghiệp số hóa lượng điện năng tiêu thụ trên từng đầu máy, phục vụ trực tiếp cho bài toán tối ưu hóa chi phí vận hành hệ thống (Energy Management System).

4. Số hóa toàn diện hệ thống thông qua mạng Modbus RTU

EOCRiFMS-WRDUTZ đóng vai trò là một điểm nút thu thập thông tin (Smart Node) đắc lực trong kiến trúc nhà máy số IoT 4.0. Toàn bộ thông số đo lường cùng nhật ký lưu trữ các lỗi nghiêm trọng gần nhất đều được truyền tải theo thời gian thực về phòng trung tâm SCADA/PLC. Kỹ sư hệ thống có thể theo dõi biểu đồ phụ tải trực tuyến và thực hiện lệnh Reset lỗi từ xa một cách an toàn mà không cần mở cửa tủ điện lực áp cao nguy hiểm.

5. Hệ thống màng lọc dòng rò chạm đất đa tầng siêu nhạy

Sự cố rò điện ở các động cơ tải lớn nếu không phát hiện sớm sẽ phá hủy lớp cách điện vỏ máy gây ngắn mạch nguy hiểm. Khi kết hợp cùng vòng biến dòng ZCT, rơ le phát hiện nhanh các dòng rò siêu nhỏ ($mA$) để cảnh báo hoặc ngắt contactor kịp thời. Bên cạnh đó, thiết bị tự động tính toán tổng hình học 3 pha $I_0 = I_A + I_B + I_C$ để làm màng lọc bảo vệ thứ hai trước các sự cố chạm đất pha lớn trên đường dây mạch động lực.

Các mã dòng EOCRiFMS và dải dòng bảo vệ

Ứng dụng thực tế

Mã hàng EOCRiFMS-WRDUTZ là sự lựa chọn tối cao cho các tủ điện tự động hóa tích hợp PLC, yêu cầu dải nguồn thấp an toàn, quản lý năng lượng xanh và an toàn chống cháy nổ:

• Hệ thống tủ điều khiển động cơ thông minh (Smart MCC) của nhà máy sản xuất linh kiện điện tử, nhà máy dệt may, chế biến thực phẩm, dược phẩm sử dụng đồng bộ chuẩn nguồn 24VDC.

• Trạm bơm chìm nước thải công nghiệp, trạm bơm cấp nước sạch đô thị tích hợp điều khiển mạng từ xa qua SCADA.

• Hệ thống máy nén khí trung tâm, quạt hút thông gió nhà xưởng, hệ thống Chiller tòa nhà trung tâm (BMS / EMS).

Kết luận

Rơ le thông minh EOCRiFMS-WRDUTZ Schneider mang đến giải pháp đỉnh cao và đồng bộ cho hệ thống điện tự động hóa: Đạt chuẩn số hóa mạng Modbus, phân tích điện năng kW/kWh chuyên sâu, thiết kế tách rời linh hoạt cùng dải rộng chống bão hòa mạch từ, và an toàn tuyệt đối nhờ nguồn nuôi thấp 24V. Thiết bị giúp doanh nghiệp vận hành dây chuyền sản xuất luôn an toàn, thông suốt và tối ưu hóa hiệu quả năng lượng một cách toàn diện.
