Rơ le Bảo Vệ Động Cơ EOCR-FEBZ Schneider

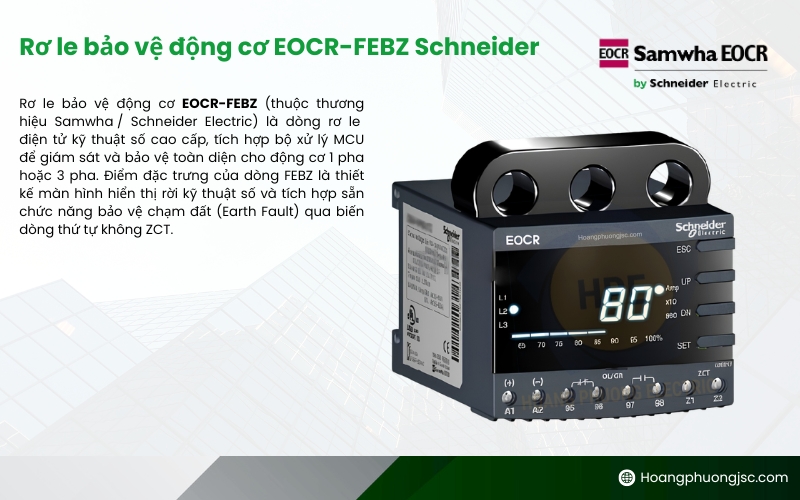

Giới thiệu về rơ le bảo vệ động cơ EOCR-FEBZ Schneider

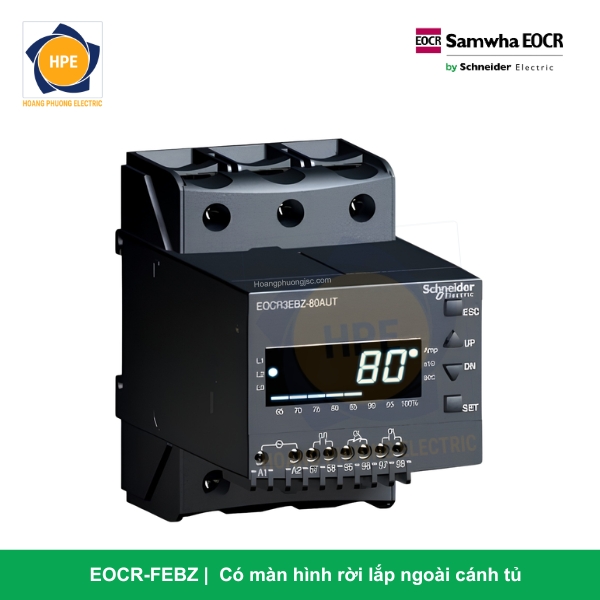

Rơ le EOCR-FEBZ là giải pháp an toàn cao cấp của thương hiệu Schneider Electric, được thiết kế nhằm đồng bộ hóa tính năng giám sát trực quan mặt tiền và khả năng đánh chặn sự cố dòng rò tiếp địa. Thiết bị sở hữu cấu trúc phần cứng màn hình hiển thị rời vô cùng chuyên nghiệp: toàn bộ phần thân máy (nơi tích hợp 3 lỗ biến dòng lực và bộ vi xử lý MCU trung tâm) được lắp đặt an toàn trên thanh Din-rail phía trong lòng tủ điện. Trong khi đó, mô-đun hiển thị màn hình LED số và hệ thống phím bấm cài đặt được đưa hẳn ra ngoài để dán bám chắc chắn trên cánh cửa tủ nhờ cáp mạng kết nối RJ45 cách điện bám tải.

Về mặt công năng, EOCR-FEBZ hoạt động như một hệ thống bảo vệ lưỡng tính toàn diện bám theo thuật toán vi xử lý kỹ thuật số. Thiết bị liên tục đo quét và hiển thị tuần hoàn giá trị dòng điện hiệu dụng thực (True RMS) của cả 3 pha động cơ ra màn hình rời mặt tủ. Song song với đó, nhờ kết nối với biến dòng rò ZCT (Zero Phase Current Transformer) phụ ngoài, EOCR-FEBZ sẽ liên tục giám sát xung dòng rò rỉ bập bùng của hệ thống. Khi cuộn dây motor bị mục nát cách điện, chập cháy hoặc xuất hiện nguy cơ giật điện nguy hiểm cho công nhân, thiết bị sẽ lập tức ra lệnh cắt cuộn hút Contactor lực trong phần trăm giây, triệt tiêu hoàn toàn hiểm họa tai nạn lao động và nguy cơ hoả hoạn nhà xưởng bám theo mùa mưa ẩm.

Ý nghĩa chi tiết cấu trúc mã hàng EOCR-FEBZ

Để hiểu rõ cấu hình công nghệ phần cứng bám theo tiêu chuẩn thiết kế của Schneider Electric, chúng ta giải mã các ký tự như sau:

• EOCR (Electronic Overcurrent Relay): Rơ le bảo vệ dòng điện / động cơ công nghệ điện tử kỹ thuật số.

• FE (Flush Mounting / Detachable Display): Cấu hình cao cấp với màn hình hiển thị số rời kết nối qua cáp RJ45, hỗ trợ đục lỗ dán bám cố định mặt cánh tủ điện.

• B (Built-in CTs): Tích hợp sẵn 3 biến dòng cảm biến dòng lực (CT) ngay trong lòng thân máy rất gọn gàng.

• Z (ZCT – Zero Phase Current Transformer): Tính năng đặc chủng bảo vệ dòng rò đất (Ground Fault / Earth Leakage) phối hợp cùng biến dòng rò ZCT phụ ngoài.

Thông số kỹ thuật chi tiết theo Catalogue Schneider EOCR-FE Series

Các ưu điểm công nghệ vượt trội của cấu hình EOCR-FEBZ

1. An toàn tuyệt đối chống phóng điện hồ quang (Arc Flash)

Trong vận hành nhà máy công nghiệp, việc mở cửa tủ điện lực khi hệ thống motor công suất lớn đang chạy luôn là mối nguy hiểm tiềm tàng đối với thợ điện do rủi ro phóng điện hồ quang (Arc Flash). Nhờ thiết kế màn hình rời hiển thị bám cánh tủ của EOCR-FEBZ, người vận hành có thể cài đặt thông số, nhấn nút Reset lỗi hoặc theo dõi dòng tải 3 pha, dòng rò trực tiếp từ phía ngoài mặt tủ, loại bỏ hoàn toàn nguy cơ tiếp xúc với điện áp cao mạch lực.

2. Giải pháp tích hợp “3 trong 1” tinh gọn mặt tủ điện

EOCR-FEBZ gộp chung toàn bộ tính năng của 3 thiết bị độc lập mặt tủ cũ: Hệ thống 3 đồng hồ Ampe số đo dòng lực, Rơ le nhiệt (Overload Relay) bảo vệ motor và Rơ le chống dòng rò chuyên dụng (ELR). Giải pháp tích hợp số hóa này giúp các đơn vị làm tủ điện (Panel Builder) tiết kiệm 50% không gian khoang tủ nhị thứ và cắt giảm tối đa chi phí vật tư dây nối chằng chịt bám tải.

3. Thuật toán True RMS bẻ gãy hiện tượng báo lỗi giả

Khi động cơ vận hành phối hợp cùng Biến tần (Inverter) hoặc Khởi động mềm (Soft Starter), dòng điện lực sẽ bị bóp méo nặng do xung nhiễu sóng hài bậc cao. Bộ vi xử lý của EOCR-FEBZ ứng dụng thuật toán True RMS đo giá trị hiệu dụng thực, giúp tính toán chuẩn xác lượng nhiệt sinh ra trong cuộn dây motor, đảm bảo rơ le chỉ ngắt mạch khi có sự cố thực sự xảy ra, triệt tiêu hiện tượng dừng máy vô lý.

4. Khóa mã lỗi bám mặt máy và lưu lịch sử Trip thông minh

Khi xảy ra hiện tượng ngắt mạch, màn hình rời bám mặt tủ sẽ nhấp nháy khóa ký hiệu mã lỗi rõ ràng bám tải (ví dụ: oL báo quá tải, GF báo lỗi dòng rò tiếp địa, PF báo mất pha). Thiết bị hỗ trợ lưu trữ và truy xuất 3 lịch sử lỗi gần nhất kèm theo trị số dòng điện chính xác tại thời điểm xảy ra sự cố, giúp kỹ sư bảo trì bám sát hiện trạng để “bắt đúng bệnh” lưới điện mà không cần đoán mò.

Các mã dòng EOCR-FEBZ và dải dòng bảo vệ

Ứng dụng thực tế trong công nghiệp nặng

Rơ le bảo vệ động cơ màn hình rời tích hợp dòng rò EOCR-FEBZ là mảnh ghép an toàn tối cao cho:

• Hệ thống xử lý nước và trạm bơm chìm: Cụm máy bơm chìm nước thải công nghiệp, bơm giếng khoan sâu, bơm đài phun nước cảnh quan – những nơi tính năng bảo vệ dòng rò (Z) bắt buộc phải có để chống rò điện ra môi trường nước gây nguy hiểm cho con người.

• Dây chuyền nhà máy thực phẩm, hóa chất: Máy khuấy trộn nguyên liệu, máy đùn áp lực, băng tải rửa nông sản, thủy hải sản – những nơi môi trường làm việc thường xuyên tiếp xúc với nước, độ ẩm cao dễ gây mục nát cách điện vỏ máy motor.

• Hệ thống tủ điều khiển tập trung MCC tòa nhà: Giám sát các cụm quạt hút ly tâm công suất lớn bám sườn nhà xưởng, tháp giải nhiệt Chiller của hệ thống điều hòa trung tâm bám theo tiêu chuẩn an toàn PCCC.

Kết luận

Rơ le bảo vệ động cơ tích hợp dòng rò màn hình rời EOCR-FEBZ Schneider mang đến giải pháp tối ưu nhất hiện nay trong việc số hóa và nâng cao tiêu chuẩn an toàn cho tủ điện công nghiệp. Sự kết hợp giữa bộ não đo True RMS siêu chính xác, khả năng bảo vệ dòng rò đánh chặn tuyệt đối và kết cấu màn hình rời bám cánh tủ tiện lợi giúp EOCR-FEBZ bảo vệ trọn vẹn tuổi thọ cho hệ thống motor đắt tiền của doanh nghiệp.

Hãy liên hệ ngay cho chúng tôi để mua được Rơ le EOCR Schneider chính hãng với giá cả tốt nhất.
