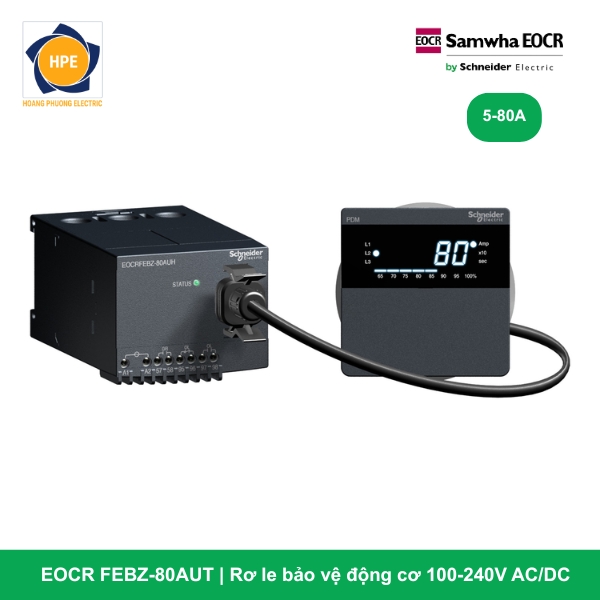

Rơ le bảo vệ động cơ EOCR FEBZ-80AUT Schneider

Rơ le EOCR FEBZ-80AUT đại diện cho giải pháp số hóa trạm điều khiển và bảo vệ phụ tải cơ điện dải dòng lớn ở cấp độ mạng nối thông minh của Schneider Electric. Thiết bị được thiết kế theo cấu hình cơ khí Terminal Type (Chân khối thanh đồng siết vít), cho phép đấu nối trực tiếp hệ thống cáp động lực dòng lớn từ contactor sang động cơ một cách kiên cố. Nhờ tích hợp cổng truyền thông Modbus RTU / RS-485 và mạch phân tích dòng rò qua ZCT ngoài, rơ le biến thành một điểm nút thu thập dữ liệu (Smart Node) mạnh mẽ cho hệ thống tủ điều khiển thông minh (Smart MCC) dải công suất trung bình đến lớn mà không sợ rủi ro rung lỏng cáp động lực.

Giải mã chi tiết cấu hình mã công nghệ EOCR FEBZ-80AUT

Mã hàng EOCR FEBZ-80AUT sở hữu cấu trúc ký hiệu linh kiện và cơ khí đặc thù:

• FEB (Fieldbus Communication – Modbus): Dòng rơ le kỹ thuật số cao cấp tích hợp cổng truyền thông công nghiệp RS-485/Modbus RTU để kết nối trực tiếp với mạng SCADA/PLC.

• Z (Zero-phase Current Transformer): Module tích hợp mạch giám sát dòng rò / chạm đất chuyên sâu dải siêu nhạy, phối hợp trực tiếp với bộ biến dòng thứ tự không ZCT bên ngoài.

• 80 (Current Range): Dải cài đặt dòng định mức trực tiếp cực rộng từ 5A đến 80A (không cần qua CT phụ ngoài), tương thích thẳng với các động cơ 3 pha có công suất lên đến khoảng 37kW – 45kW (ở lưới điện 3 pha 380V).

• A (A-Type Display/Design): Thiết kế dòng sản phẩm hiển thị thông số và trạng thái số hóa qua màn hình LED/LCD sắc nét.

• U (Universal Voltage): Sử dụng dải nguồn nuôi điều khiển dải rộng tự do (Free Voltage) từ 100V đến 240V AC/DC (50/60Hz), giúp rơ le vận hành bền bỉ trước mọi hiện tượng sụt áp lưới.

• T (Terminal Type): Thiết kế kết nối mạch động lực dạng Chân bắt vít đầu cốt. Cáp điện lực dòng lớn được bấm đầu cốt tròn hoặc chữ Y chỉn chu và siết chặt bằng vít chặn trực tiếp vào thanh đồng của rơ le, triệt tiêu hoàn toàn hiện tượng lỏng dây do rung động cơ học.

Thông số kỹ thuật chi tiết theo Catalogue Schneider EOCR-FEBZ

Các ưu điểm công nghệ vượt trội của cấu hình EOCR FEBZ-80AUT

1. Cấu trúc Terminal Type (T) dải 80A – Chống rung động cơ học hoàn hảo

Với các động cơ dòng tải lớn từ 30A đến 80A, tiết diện dây cáp động lực thường to và cứng. Việc uốn cong cáp để luồn qua lỗ rơ le (Window type) rất khó khăn và tạo ra ứng suất cơ học lớn lên thanh gá tủ. Cấu hình Terminal Type (T) giải quyết triệt để vấn đề này bằng các khối tiếp điểm thanh đồng bắt vít chắc chắn. Cáp động lực chỉ cần bấm đầu cốt tròn, đặt vào cực và siết chặt vít. Khớp nối này đảm bảo tính dẫn điện hoàn hảo, loại bỏ hoàn toàn nguy cơ sinh nhiệt hay phóng điện move do lỏng dây khi hệ thống máy móng xung quanh rung lắc mạnh (như máy nghiền, máy ly tâm, sàng rung).

2. Số hóa toàn diện hệ thống qua cổng Modbus RTU

EOCR FEBZ-80AUT đóng vai trò như một điểm nút thu thập dữ liệu (Smart Node) đắc lực trong nhà máy số IoT 4.0. Toàn bộ thông số vận hành thực tế của động cơ (Dòng điện 3 pha, dòng rò mA, trạng thái bật/tắt, thời gian chạy) cùng nhật ký lưu vết các lỗi nghiêm trọng gần nhất đều được truyền tải theo thời gian thực về phòng trung tâm SCADA/PLC. Kỹ sư hệ thống có thể theo dõi biểu đồ phụ tải trực tuyến và thực hiện lệnh Reset lỗi từ xa qua mạng mà không cần xuống trực tiếp xưởng.

3. Màng lọc bảo vệ dòng rò chuyên sâu qua ZCT

Sự cố rò điện vỏ máy ở các động cơ công suất lớn cực kỳ nguy hiểm, có thể làm tiêu hao năng lượng lớn và gây giật điện sinh mạng thợ vận hành trong môi trường ẩm ướt. Khi kết hợp với cụm biến dòng ZCT ngoài, rơ le có thể phát hiện các dòng rò siêu nhỏ ở ngưỡng mA một cách nhạy bén. Thuật toán thông minh sẽ lập tức ra lệnh cắt mạch lực khi dòng rò vượt ngưỡng cài đặt, đảm bảo an toàn phòng chống cháy nổ tối đa cho toàn nhà máy.

4. Dải nguồn nuôi Free Voltage dải rộng (Ký tự U)

Thiết bị bám đuôi bộ nguồn xung cao cấp, cho phép rơ le nhận dải điện áp điều khiển cực rộng từ 100V đến 240V kể cả dòng điện xoay chiều (AC) hay một chiều (DC). Màng lọc nguồn này giúp thiết bị miễn nhiễm hoàn toàn trước các hiện tượng sụt áp lưới cục bộ khi các động cơ lớn trong nhà xưởng khởi động.

Các mã dòng EOCR-FEBZ và dải dòng bảo vệ

Ứng dụng thực tế

Mã hàng EOCR FEBZ-80AUT là sự lựa chọn tối cao cho các tủ điều khiển động cơ thông minh (Smart MCC) công suất trung bình và lớn (từ 7.5kW đến 37kW – 45kW), tích hợp hệ thống SCADA quản lý từ xa:

• Hệ thống tủ điện điều khiển máy bơm ly tâm trục đứng, bơm áp lực cao, bơm chìm nước thải công nghiệp dải dòng dưới 80A, yêu cầu kết nối dạng đầu cốt siết vít kiên cố và giám sát dòng rò nghiêm ngặt chống giật điện vỏ máy.

• Các hệ thống băng tải dốc công suất lớn, máy nén khí trung tâm nhà xưởng, quạt hút lò hơi tích hợp giám sát dòng tải trực tuyến đưa dữ liệu về PLC trung tâm qua mạng Modbus.

• Các tủ điện MCC nâng cấp, cải tiến nhà máy cũ (Retrofit) nơi bản vẽ ban đầu yêu cầu cấu trúc kết nối bằng đầu cốt terminal truyền thống chắc chắn để chống rung động cơ học từ nền móng máy và đồng bộ hóa truyền thông.

Kết luận

Rơ le điện tử EOCR FEBZ-80AUT Schneider mang đến giải pháp cơ khí động lực vững chắc (Terminal Type) kết hợp hoàn hảo cùng công nghệ số hóa dữ liệu (Modbus RTU) và tính năng bảo vệ an toàn dòng rò chuyên sâu (ZCT). Thiết bị giúp loại bỏ hoàn toàn các bộ biến dòng phụ cồng kềnh, tối ưu không gian gá lắp tủ điện, tiết kiệm chi phí vật tư và nâng cao độ an toàn vận hành, quản lý dữ liệu tập trung tối đa cho các động cơ công suất lớn của nhà máy.

Hãy liên hệ ngay cho chúng tôi để mua được Rơ le EOCR Schneider chính hãng với giá cả tốt nhất.
