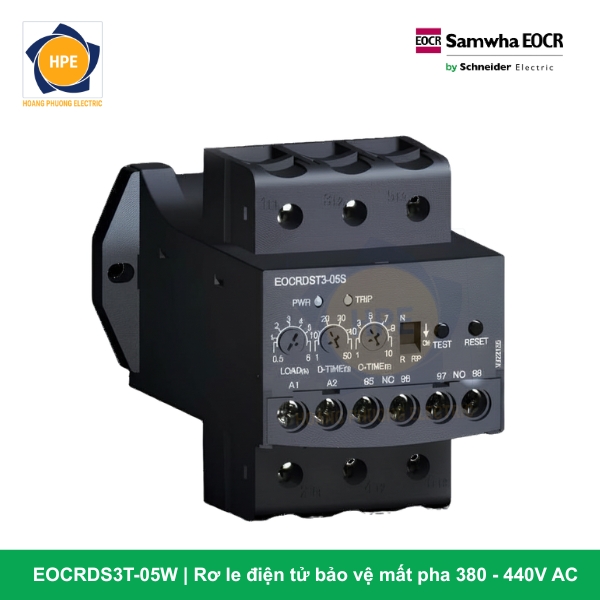

Rơ le Bảo Vệ Quá Dòng EOCR-DS3T-05W Schneider

Sự khác biệt vượt trội của dòng EOCR-DS3T (3-CT) so với dòng EOCR-DS1 (2-CT)

Trong hệ thống rơ le Analog truyền thống của Schneider Electric, nếu như dòng DS1 chỉ tích hợp 2 lỗ biến dòng (2-CT) ở mặt trên (bỏ qua pha giữa), thì dòng EOCR-DS3T được nâng cấp toàn diện khi tích hợp tới 3 lỗ tâm biến dòng (3-CT) đúc liền khối trên đỉnh máy.

Việc trang bị đủ 3-CT cho phép rơ le trực tiếp “nhìn thấy” và đo lường chính xác 100% dòng điện chạy qua cả 3 pha (R, S, T) của motor. Điều này mang lại một màng bảo vệ kiên cố vượt bậc, không chỉ nhạy bén trong việc cắt lỗi quá dòng, kẹt rô-to, mà còn phát hiện cực kỳ chính xác các sự cố mất pha ngẫu nhiên (Phase Loss) hoặc hiện tượng lệch pha dòng tải (Current Unbalance) — những lỗi vốn có thể bị giảm độ nhạy nếu chỉ đo bằng 2 biến dòng.

Ý nghĩa chi tiết cấu trúc mã hàng EOCR-DS3T-05W bám Catalogue

Để giải mã chi tiết các thông số kỹ thuật bám theo quy chuẩn mã hóa linh kiện của hãng Schneider Electric, mã sản phẩm EOCR-DS3T-05W được phân tích như sau:

• EOCR (Electronic Overcurrent Relay): Dòng rơ le bảo vệ quá dòng vận hành dựa trên nền tảng bo mạch điện tử cảm ứng từ trường thông minh.

• DS3 (Definite Time Type – 3-CT Generation): Kiểu rơ le hoạt động theo đặc tính thời gian ngắt xác định (Definite Time), thế hệ nâng cấp tích hợp 3 biến dòng nội bộ độc lập.

• T (Terminal / Integrated Base): Cấu hình thiết kế chân đế kẹp vít chắc chắn ở mặt đáy, chống tuột đầu dây nhị thứ và dễ dàng cài gá lên thanh Din-rail 35mm.

• 05 (Current Range: 0.5 ~ 6A): Dải dòng điện bảo vệ định mức của thiết bị, cho phép vặn chỉnh liên tục từ 0.5 Ampe đến 6 Ampe (Phù hợp trực tiếp cho các motor công suất nhỏ dưới 1.5kW ở lưới điện 380V).

• W (Operating Power Supply: 380 ~ 440V AC): Cấu hình mạch nguồn nuôi điều khiển đặc chủng, chấp nhận điện áp xoay chiều dải cao từ 380V đến 440V AC (tần số 50/60Hz), lấy nguồn từ điện áp pha-pha đầu vào.

Thông số kỹ thuật chi tiết bám Catalogue Schneider EOCR-DS3T-05W

Các ưu điểm công nghệ vượt trội của cấu hình EOCR-DS3T-05W

1. Giám sát toàn diện 100% nhờ cấu hình 3 biến dòng (3-CT)

Khác biệt hoàn toàn so với các rơ le điện tử giá rẻ bỏ bớt biến dòng pha giữa, EOCR-DS3T-05W quét từ trường trên cả 3 sợi cáp động lực. Khi xảy ra hiện tượng mất pha bất kỳ (do đứt cầu chì pha S, lỏng tiếp điểm khởi động từ…) hoặc lưới điện bị lệch áp nghiêm trọng dẫn đến lệch dòng pha, rơ le sẽ lập tức nhận biết sự bất đối xứng này và kích hoạt ngắt mạch nhị thứ, ngăn chặn tình trạng động cơ chạy lệch pha sinh nhiệt cao gây cháy cuộn dây.

2. Tối ưu hóa sơ đồ đi dây tủ điện nhờ nguồn cấp dải cao “W”

Trong các thiết kế tủ điện MCC công nghiệp, mạch điều khiển buộc phải chạy bằng điện áp pha-pha 380V nếu hệ thống không kéo dây trung tính. Với hậu tố “W”, EOCR-DS3T-05W sử dụng nguồn nuôi 380V-440VAC lấy trực tiếp từ mạch lực, giúp loại bỏ hoàn toàn biến áp cách ly hạ áp, tinh giản vật tư đi dây và tiết kiệm diện tích khoang tủ bám sàn.

3. Chân Terminal kẹp vít cơ khí vững chắc chống rung động bám sàn

Hậu tố “T” (Terminal) mang lại ưu thế lớn khi lắp đặt rơ le trong các môi trường công nghiệp nặng có độ rung lắc mạnh như cạnh motor quạt hút bụi xưởng gỗ, máy nghiền nông sản, máy sàng lọc bám sàn. Các đầu dây điều khiển nhị thứ được siết chặt bằng vít kẹp chắc chắn bám đáy, đảm bảo bề mặt tiếp xúc hoàn hảo, triệt tiêu nguy cơ move sinh nhiệt hay lỏng dây.

Ứng dụng thực tế lý tưởng bám sàn nhà máy

Rơ le bảo vệ quá dòng Analog 3-CT nguồn cao EOCR-DS3T-05W là linh kiện gác cổng lý tưởng cho:

• Tủ điều khiển động cơ 3 pha công suất nhỏ yêu cầu độ an toàn cao: Motor dải dòng nhỏ (dưới 6A) chạy trong hệ thống trạm bơm đẩy cao dã chiến, hầm mỏ, nơi lưới điện chập chờn và dễ có nguy cơ mất pha ngẫu nhiên bám lưới.

• Hệ thống bơm định lượng, bơm hóa chất, cánh khuấy phòng thí nghiệm: Các phụ tải nhỏ vận hành liên tục, cần một màng bảo vệ điện tử có độ nhạy tinh vi, cắt lỗi kẹt trục cơ khí hay chạy không tải/mất pha chính xác.

• Hệ thống xích tải, vít tải nông sản nhỏ: Nơi phụ tải rất dễ bị kẹt dị vật gây bó trục cơ khí (kẹt rotor). Rơ le sẽ phát hiện dòng vọt ngay lập tức để ngắt mạch, bảo vệ an toàn cho hộp số cơ khí bám máy.

Kết luận

Rơ le bảo vệ quá dòng Analog EOCR-DS3T-05W Schneider là giải pháp đặc chủng cao cấp và toàn diện bậc nhất trong phân khúc chỉnh cơ Analog bám máy. Sở hữu kết cấu 3 biến dòng (3-CT) bảo vệ toàn diện 3 pha, dải dòng nhỏ tinh vi 0.5-6A, kết cấu kẹp Terminal chống rung bám đáy cùng mạch nguồn nuôi 380V-440VAC tiện lợi, EOCR-DS3T-05W là sự đầu tư hoàn hảo để bảo vệ tuyệt đối cho hệ thống motor công suất nhỏ bám sàn nhà xưởng.

Hãy liên hệ ngay cho chúng tôi để mua được Rơ le EOCR Schneider chính hãng với giá cả tốt nhất.
