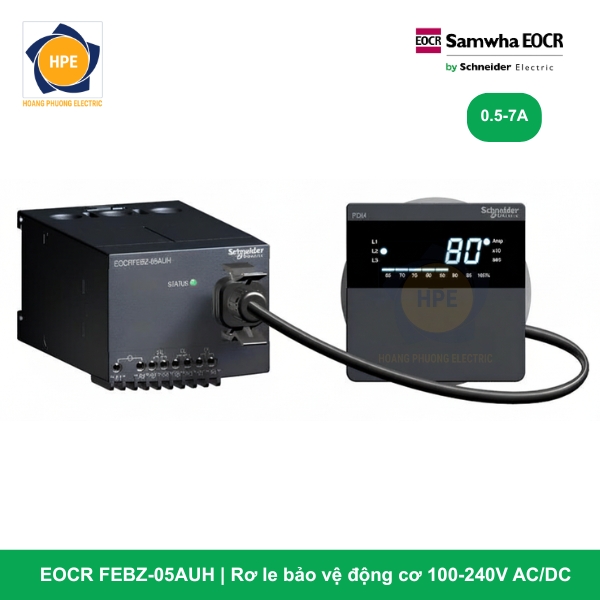

Rơ le bảo vệ động cơ EOCR FEBZ-05AUH Schneider

Rơ le EOCR FEBZ-05AUH đại diện cho giải pháp số hóa trạm điều khiển và bảo vệ phụ tải cơ điện ở cấp độ mạng nối thông minh của Schneider Electric. Thiết bị được thiết kế chuyên biệt để gá lắp trong hệ thống tủ điều khiển thông minh (Smart MCC), nơi yêu cầu giám sát liên tục trạng thái động cơ qua mạng điều khiển trung tâm và bảo vệ nghiêm ngặt chống chạm đất gây rò điện. Nhờ tích hợp cấu trúc Hole Type (Dạng lỗ xuyên cáp), màng lọc phân tích dòng rò qua ZCT ngoài và cổng truyền thông Modbus RTU / RS-485, thiết bị mang lại sự minh bạch dữ liệu tối đa và an toàn tuyệt đối.

Giải mã chi tiết cấu hình mã công nghệ EOCR FEBZ-05AUH

Mã hàng EOCR FEBZ-05AUH sở hữu cấu trúc ký hiệu linh kiện phần cứng đắt giá:

• FEB (Fieldbus Communication – Modbus): Dòng rơ le kỹ thuật số cao cấp tích hợp cổng truyền thông công nghiệp RS-485/Modbus RTU để kết nối trực tiếp với mạng SCADA/PLC.

• Z (Zero-phase Current Transformer): Module tích hợp mạch giám sát dòng rò / chạm đất chuyên sâu dải siêu nhạy, phối hợp trực tiếp với bộ biến dòng thứ tự không ZCT bên ngoài.

• 05 (Current Range): Dải cài đặt dòng định mức tiêu chuẩn từ 0.5A đến 7A. Đối với các động cơ công suất lớn, kỹ sư chỉ cần luồn dây thứ cấp của cụm CT phụ ngoài (ví dụ 100/5A, 200/5A…) qua 3 lỗ xuyên tâm của rơ le và cấu hình lại tỷ số CT (CT Ratio).

• A (A-Type Display/Design): Thiết kế dòng sản phẩm hiển thị thông số và trạng thái số hóa qua màn hình LED/LCD sắc nét.

• U (Universal Voltage): Sử dụng dải nguồn nuôi điều khiển dải rộng tự do (Free Voltage) từ 100V đến 240V AC/DC (50/60Hz), giúp rơ le miễn nhiễm hoàn toàn trước các sự cố sụt áp lưới cục bộ.

• H (High-performance / Fail-safe Output): Cấu hình hệ thống tiếp điểm đầu ra chế độ an toàn cao (Fail-Safe). Hệ tiếp điểm sẽ tự động đóng lại thông mạch mạch điều khiển ngay khi rơ le được cấp nguồn bình thường, và sẽ lập tiếp bung mở ra để ngắt contactor lực khi xảy ra sự cố (Trip) hoặc khi rơ le bị mất nguồn nuôi đột ngột.

Thông số kỹ thuật chi tiết theo Catalogue Schneider EOCR-FEBZ

Các ưu điểm công nghệ vượt trội của cấu hình EOCR FEBZ-05AUH

1. Số hóa trạm điều khiển qua cổng Modbus RTU (Ký tự FEB)

EOCR FEBZ-05AUH đóng vai trò như một điểm nút thu thập dữ liệu (Smart Node) trong nhà máy số 4.0. Toàn bộ thông số vận hành thực tế của động cơ (Dòng điện 3 pha, dòng rò, trạng thái bật/tắt) cùng nhật ký lưu vết các lỗi nghiêm trọng gần nhất đều được truyền tải theo thời gian thực về phòng trung tâm SCADA/PLC. Kỹ sư hệ thống có thể theo dõi biểu đồ phụ tải trực tuyến và thực hiện lệnh Reset lỗi từ xa qua mạng mà không cần xuống trực tiếp xưởng.

2. Màng lọc bảo vệ dòng rò chuyên sâu qua ZCT (Ký tự Z)

Sự cố rò điện vỏ máy không chỉ làm tiêu hao năng lượng gây sụt áp lưới mà còn tiềm ẩn nguy cơ phóng điện gây cháy nổ hoặc giật điện sinh mạng thợ vận hành. Khi kết hợp với cụm biến dòng ZCT ngoài, rơ le có thể phát hiện các dòng rò siêu nhỏ ở ngưỡng mA. Thuật toán thông minh sẽ lập tức ra lệnh cắt contactor lực khi dòng rò vượt ngưỡng cài đặt, bảo vệ an toàn tối đa cho con người và thiết bị.

3. Thiết kế dạng lỗ xuyên cáp (Hole Type) cách ly an toàn

Cấu trúc 3 lỗ xuyên tâm giúp mạch lực dải dòng nhỏ (hoặc dây tín hiệu CT phụ ngoài) hoàn toàn tách biệt về mặt vật lý với mạch vi xử lý nhị thứ bên trong rơ le. Việc truyền nhận tín hiệu hoàn toàn dựa trên nguyên lý cảm ứng từ trường, đảm bảo an toàn tuyệt đối chống phóng điện, chống cháy nổ và không làm suy hao tín hiệu điều khiển.

4. Cơ chế tiếp điểm an toàn cao Fail-Safe (Ký tự H)

Đối với các động cơ cốt lõi, sự cố đứt dây nguồn cấp cho rơ le bảo vệ là một rủi ro cực kỳ nguy hiểm. Cấu hình Fail-Safe (H) triệt tiêu hoàn toàn điểm mù này: Tiếp điểm đầu ra điều khiển contactor phụ thuộc trực tiếp vào trạng thái hoạt động của rơ le. Bất kỳ kịch bản sập nguồn điều khiển hay đứt dây nguồn nuôi nào xảy ra, hệ tiếp điểm tự động bung ra lập tức để ngắt contactor mạch lực, đưa hệ thống về trạng thái dừng an toàn.

Các mã dòng EOCR-FEBZ và dải dòng bảo vệ

Ứng dụng thực tế

Mã hàng EOCR FEBZ-05AUH là sự lựa chọn hoàn hảo cho các tủ điều khiển động cơ thông minh (Smart MCC) thế hệ mới, tích hợp hệ thống SCADA quản lý từ xa:

• Hệ thống tủ điện điều khiển máy bơm nước sạch, bơm chìm nước thải công nghiệp chạy qua cụm CT phụ ngoài, yêu cầu giám sát dòng rò nghiêm ngặt để bảo vệ an toàn chống giật.

• Các hệ thống băng tải dốc, máy nén khí trung tâm nhà xưởng tích hợp giám sát dòng tải trực tuyến qua mạng Modbus đưa về PLC trung tâm.

• Tổ hợp tủ điện trong nhà máy hóa chất, lọc hóa dầu, xi măng lớn, nơi các thiết bị cần được giám sát liên tục 24/7 từ phòng điều khiển trung tâm.

Kết luận

Rơ le điện tử EOCR FEBZ-05AUH Schneider mang đến giải pháp phần cứng thông minh kết hợp hoàn hảo tính năng 3-trong-1: Một bộ rơ le bảo vệ kỹ thuật số siêu chính xác, một bộ giám sát dòng rò qua ZCT an toàn, và một cổng truyền thông Modbus RTU hiện đại. Đi kèm cơ chế tiếp điểm an toàn Fail-Safe và dải nguồn Free Voltage, thiết bị giúp doanh nghiệp số hóa trạm động lực một cách toàn diện, an toàn và bền vững nhất.

Hãy liên hệ ngay cho chúng tôi để mua được Rơ le EOCR Schneider chính hãng với giá cả tốt nhất.
