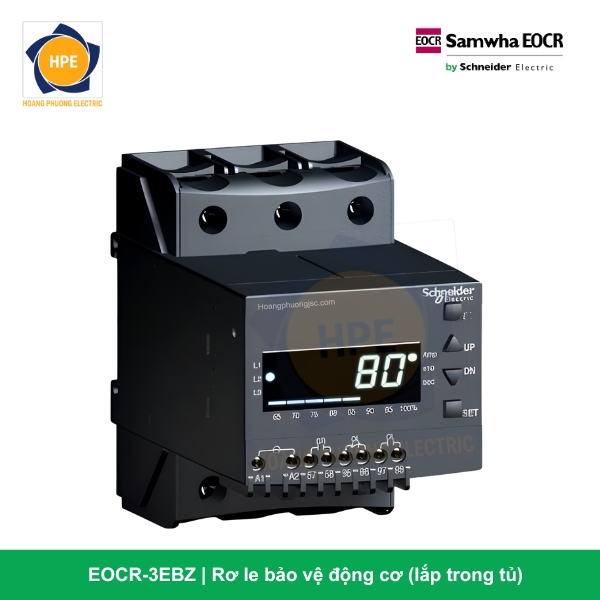

Rơ le Bảo Vệ Động Cơ EOCR-3EBZ Schneider

Giới thiệu về rơ le bảo vệ động cơ EOCR-3EBZ Schneider

Rơ le EOCR-3EBZ là giải pháp an toàn phân khúc tiêu chuẩn – tiết kiệm của thương hiệu Schneider Electric, được sinh ra nhằm tối ưu hóa chi phí vật tư và không gian cho các hệ thống tủ điện điều khiển động cơ yêu cầu khắt khe về tính năng chống dòng rò. Điểm đặc trưng lớn nhất của mã hàng này là triết lý thiết kế kết hợp giao diện: thiết bị loại bỏ hoàn toàn phần màn hình hiển thị LED số vốn dễ hư hại trong môi trường ẩm bụi, thay vào đó là hệ thống núm xoay Analog vật lý dẹt bám mặt trước. Tuy nhiên, ẩn sâu bên trong bo mạch, thiết bị lại vận hành bằng một bộ não vi xử lý (MCU) kỹ thuật số mạnh mẽ, giúp tính toán biên độ dòng điện lực siêu chính xác.

Về mặt công năng, EOCR-3EBZ là một module bảo vệ lưỡng tính toàn năng: thiết bị vừa bám sát dòng tải 3 pha qua các lỗ CT trên thân để chống quá tải, mất pha, kẹt rotor cơ khí, vừa trang bị cổng tiếp nhận tín hiệu từ biến dòng rò ZCT (Zero Phase Current Transformer) phụ ngoài bám tải. Khi cuộn dây động cơ bị mục nát cách điện do độ ẩm, bị rò rỉ điện năng ra vỏ máy hoặc xuất hiện nguy cơ giật điện nguy hiểm cho công nhân bám máy, EOCR-3EBZ sẽ xử lý tín hiệu và ra lệnh cắt Contactor lực trong phần trăm giây, đánh chặn tuyệt đối hiểm họa tai nạn lao động và nguy cơ hoả hoạn nhà xưởng bám theo mùa mưa bão.

Ý nghĩa chi tiết cấu trúc mã hàng EOCR-3EBZ

Để hiểu rõ cấu hình công nghệ phần cứng bám theo tiêu chuẩn thiết kế của Schneider Electric, chúng ta giải mã các ký tự như sau:

• EOCR (Electronic Overcurrent Relay): Rơ le bảo vệ dòng điện / động cơ công nghệ điện tử kỹ thuật số.

• 3E (3-Phase Essential / Economic): Hệ thống giám sát phụ tải 3 pha phân khúc tiêu chuẩn kinh tế, tập trung vào các tính năng bảo vệ dòng lực cốt lõi nhất bám tải.

• B (Built-in CTs): Tích hợp sẵn 3 biến dòng cảm biến dòng lực (CT) ngay trong lòng thân máy gọn gàng.

• Z (ZCT – Zero Phase Current Transformer): Tính năng đặc chủng bảo vệ dòng rò đất (Ground Fault / Earth Leakage) phối hợp cùng biến dòng rò ZCT phụ ngoài.

Thông số kỹ thuật chi tiết theo Catalogue Schneider EOCR-3EB Series

Các ưu điểm công nghệ vượt trội của cấu hình EOCR-3EBZ

1. Giải pháp tích hợp “2 trong 1” tiết kiệm chi phí đầu tư

Thông thường, để vừa bảo vệ quá tải động cơ vừa chống dòng rò cho mạng lưới, kỹ sư phải lắp ráp 1 rơ le nhiệt độc lập kèm theo 1 bộ rơ le dòng rò chuyên dụng (như dòng ELR) kèm theo bộ chuyển mạch rất đắt tiền và tốn diện tích tủ. EOCR-3EBZ gộp chung cả hai tính năng này vào một khối module dẹt duy nhất, giúp doanh nghiệp tiết kiệm 50% chi phí vật tư và tinh gọn đáng kể khoang tủ nhị thứ.

2. Thiết kế núm gạt vật lý bất chấp mọi môi trường khắc nghiệt

Tại các khu vực nhà xưởng có độ ẩm cực cao, nhiều bụi bẩn, tạp chất hóa chất hoặc các trạm bơm nước lộ thiên, các dạng màn hình hiển thị LED số hay LCD rất dễ bị ố mờ, nứt vỡ hoặc đơ loạn cảm biến mạch do nhiệt độ. Giao diện núm xoay cơ học “nồi đồng cối đá” của EOCR-3EBZ giúp thiết bị miễn nhiễm 100% với các yếu tố môi trường phá hủy này, đảm bảo tuổi thọ vận hành bền bỉ hàng chục năm.

3. Đánh chặn siêu tốc lỗi dòng rò bảo vệ tính mạng công nhân

Khi vỏ động cơ bị rò điện năng do cuộn dây bị lão hóa cách điện hoặc motor bị ngập nước hầm hãm, dòng rò sẽ chạy qua lõi biến dòng ZCT. Bộ vi xử lý của EOCR-3EBZ lập tức phân tích xung điện và ra lệnh ngắt cuộn hút Contactor lực trong vòng dưới 0.1 giây, triệt tiêu hoàn toàn rủi ro tai nạn giật điện cho công nhân trực tiếp bám máy vận hành.

4. Đèn LED đa năng thông báo lỗi thông minh

Mặc dù không trang bị màn hình hiển thị trị số, EOCR-3EBZ vẫn giúp kỹ sư bảo trì bắt bệnh lưới điện cực nhanh thông qua nhịp nhấp nháy chu kỳ của đèn LED bám mặt trước. Khi rơ le thực hiện lệnh Trip cắt mạch, đèn LED đỏ sẽ nháy liên tục nếu lỗi do quá dòng tải (OL), hoặc nháy ngắt quãng bám theo chu kỳ nếu lỗi phát sinh do dòng rò tiếp địa (GF), loại bỏ hoàn toàn việc đoán mò nguyên nhân sự cố.

Các mã dòng EOCR-3EBZ và dải dòng bảo vệ

Ứng dụng thực tế bám sàn nhà máy

Rơ le bảo vệ động cơ tích hợp dòng rò EOCR-3EBZ là chốt chặn an toàn tiêu chuẩn cho:

• Hệ thống xử lý nước và trạm bơm chìm: Cụm máy bơm chìm nước thải khu công nghiệp, bơm hố móng công trình xây dựng, bơm đài phun nước cảnh quan – những nơi bắt buộc phải có bảo vệ dòng rò cao cấp để chống rò điện ra môi trường nước gây nguy hiểm.

• Dây chuyền nhà máy thực phẩm, chế biến thủy hải sản: Máy khuấy trộn nguyên liệu, máy đùn áp lực, hệ thống băng tải rửa nông sản – những nơi môi trường vận hành luôn ẩm ướt, tiếp xúc trực tiếp với nước và chất tẩy rửa mạnh gây hao mòn cách điện vỏ máy.

• Hệ thống quạt thông gió nhà xưởng: Giám sát liên tục dòng tải và bảo vệ chạm đất cho hệ thống quạt hút ly tâm công suất lớn gắn sườn nhà máy bám theo tiêu chuẩn an toàn PCCC.

Kết luận

Rơ le bảo vệ động cơ tích hợp dòng rò EOCR-3EBZ Schneider là giải pháp đỉnh cao cân bằng tuyệt đối giữa kết cấu cơ học bền bỉ, tính năng bảo vệ dòng rò đánh chặn an toàn và chi phí đầu tư vô cùng hợp lý cho doanh nghiệp. Trang bị EOCR-3EBZ chính là giải pháp bảo hiểm hoàn hảo giúp bảo vệ tuổi thọ lâu dài cho hệ thống motor công nghiệp và giữ cho dây chuyền sản xuất luôn vận hành liên tục, an toàn tuyệt đối.
