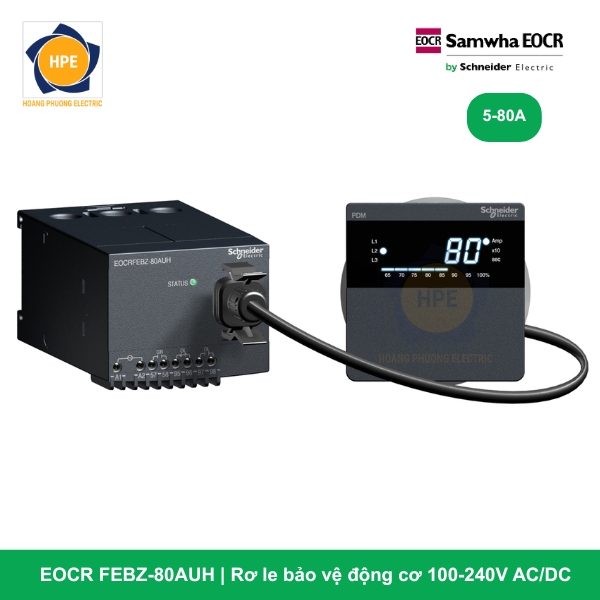

Rơ le bảo vệ động cơ EOCR FEBZ-80AUH Schneider

Rơ le EOCR FEBZ-80AUH đại diện cho giải pháp số hóa trạm điều khiển và bảo vệ phụ tải cơ điện dải dòng lớn ở cấp độ mạng nối thông minh của Schneider Electric. Thiết bị được thiết kế chuyên biệt để gá lắp trong hệ thống tủ điều khiển thông minh (Smart MCC) của các nhà máy công nghiệp nặng, nơi yêu cầu giám sát liên tục trạng thái động cơ công suất trung bình đến lớn qua mạng điều khiển trung tâm và bảo vệ nghiêm ngặt chống chạm đất gây rò điện vỏ máy. Nhờ tích hợp cấu trúc Hole Type (Dạng lỗ xuyên cáp dải lớn), màng lọc phân tích dòng rò qua ZCT ngoài và cổng truyền thông Modbus RTU / RS-485, thiết bị mang lại sự minh bạch dữ liệu tối đa và an toàn tuyệt đối.

Giải mã chi tiết cấu hình mã công nghệ EOCR FEBZ-80AUH

Mã hàng EOCR FEBZ-80AUH sở hữu cấu trúc ký hiệu linh kiện phần cứng đắt giá:

• FEB (Fieldbus Communication – Modbus): Dòng rơ le kỹ thuật số cao cấp tích hợp cổng truyền thông công nghiệp RS-485/Modbus RTU để kết nối trực tiếp với mạng SCADA/PLC.

• Z (Zero-phase Current Transformer): Module tích hợp mạch giám sát dòng rò / chạm đất chuyên sâu dải siêu nhạy, phối hợp trực tiếp với bộ biến dòng thứ tự không ZCT bên ngoài.

• 80 (Current Range): Dải cài đặt dòng định mức trực tiếp cực rộng từ 5A đến 80A (không cần qua CT phụ ngoài), tương thích thẳng với các động cơ 3 pha có công suất lên đến khoảng 37kW – 45kW (ở lưới điện 3 pha 380V).

• A (A-Type Display/Design): Thiết kế dòng sản phẩm hiển thị thông số và trạng thái số hóa qua màn hình LED/LCD sắc nét.

• U (Universal Voltage): Sử dụng dải nguồn nuôi điều khiển dải rộng tự do (Free Voltage) từ 100V đến 240V AC/DC (50/60Hz), giúp rơ le miễn nhiễm hoàn toàn trước các sự cố sụt áp lưới cục bộ.

• H (High-performance / Fail-safe Output): Cấu hình hệ thống tiếp điểm đầu ra chế độ an toàn cao (Fail-Safe). Hệ tiếp điểm sẽ tự động đóng lại thông mạch mạch điều khiển ngay khi rơ le được cấp nguồn bình thường, và sẽ lập tiếp bung mở ra để ngắt contactor lực khi xảy ra sự cố (Trip) hoặc khi rơ le bị mất nguồn nuôi đột ngột.

Thông số kỹ thuật chi tiết theo Catalogue Schneider EOCR-FEBZ

Các ưu điểm công nghệ vượt trội của cấu hình EOCR FEBZ-80AUH

1. Dải dòng 80A dạng xuyên cáp – Gọn gàng, loại bỏ CT phụ cồng kềnh

Với các động cơ dòng tải lớn từ 20A đến 80A, việc trang bị cấu trúc 3 lỗ xuyên tâm kích thước lớn trên dòng rơ le FEBZ-80 giúp kỹ sư chỉ cần luồn thẳng dây cáp lực từ Contactor đi qua rơ le rồi ra động cơ. Thiết kế này loại bỏ hoàn toàn các khối biến dòng CT phụ cồng kềnh, giảm thiểu tối đa các điểm đấu nối đầu cốt động lực, giúp thu gọn diện tích khoang tủ MCC và triệt tiêu nguy cơ phóng điện sinh nhiệt do lỏng ốc vít bám thanh đồng.

2. Số hóa toàn diện hệ thống qua cổng Modbus RTU (Ký tự FEB)

EOCR FEBZ-80AUH đóng vai trò như một điểm nút thu thập dữ liệu (Smart Node) đắc lực trong nhà máy số IoT 4.0. Toàn bộ thông số vận hành thực tế của động cơ (Dòng điện 3 pha, dòng rò mA, trạng thái bật/tắt, thời gian chạy) cùng nhật ký lưu vết các lỗi nghiêm trọng gần nhất đều được truyền tải theo thời gian thực về phòng trung tâm SCADA/PLC. Kỹ sư hệ thống có thể theo dõi biểu đồ phụ tải trực tuyến và thực hiện lệnh Reset lỗi từ xa qua mạng mà không cần xuống trực tiếp xưởng.

3. Màng lọc bảo vệ dòng rò chuyên sâu qua ZCT (Ký tự Z)

Sự cố rò điện vỏ máy ở các động cơ công suất lớn cực kỳ nguy hiểm, có thể làm tiêu hao năng lượng lớn và gây giật điện sinh mạng thợ vận hành trong môi trường ẩm ướt. Khi kết hợp với cụm biến dòng ZCT ngoài, rơ le có thể phát hiện các dòng rò siêu nhỏ ở ngưỡng mA một cách nhạy bén. Thuật toán thông minh sẽ lập tức ra lệnh cắt mạch lực khi dòng rò vượt ngưỡng cài đặt, đảm bảo an toàn phòng chống cháy nổ tối đa cho toàn nhà máy.

4. Cơ chế tiếp điểm an toàn cao Fail-Safe (Ký tự H)

Đối với các động cơ cốt lõi vận hành liên tục, sự cố đứt dây nguồn cấp cho rơ le bảo vệ là một rủi ro cực kỳ nguy hiểm vì lúc đó rơ le vô tình bị “vô hiệu hóa”. Cấu hình Fail-Safe (H) triệt tiêu hoàn toàn điểm mù này: Tiếp điểm đầu ra điều khiển contactor phụ thuộc trực tiếp vào trạng thái hoạt động của rơ le. Bất kỳ kịch bản sập nguồn điều khiển hay đứt dây nguồn nuôi nào xảy ra, hệ tiếp điểm tự động bung ra lập tức để ngắt contactor mạch lực, đưa hệ thống về trạng thái dừng an toàn.

Các mã dòng EOCR-FEBZ và dải dòng bảo vệ

Ứng dụng thực tế

Mã hàng EOCR FEBZ-80AUH là sự lựa chọn hoàn hảo cho các tủ điều khiển động cơ thông minh (Smart MCC) công suất trung bình và lớn (7.5kW đến 37kW – 45kW), tích hợp hệ thống SCADA quản lý từ xa:

• Hệ thống tủ điện điều khiển máy bơm ly tâm trục đứng, bơm áp lực cao, bơm chìm nước thải công nghiệp yêu cầu giám sát dòng rò nghiêm ngặt để bảo vệ an toàn sinh mạng.

• Các hệ thống băng tải dốc công suất lớn, máy nén khí trung tâm nhà xưởng, quạt hút lò hơi tích hợp giám sát dòng tải trực tuyến đưa dữ liệu về PLC trung tâm qua mạng Modbus.

• Tổ hợp tủ điện trong nhà máy hóa chất, xi măng, giấy, lọc hóa dầu, nơi các thiết bị tải lớn cần được giám sát liên tục 24/7 từ phòng điều khiển trung tâm.

Kết luận

Rơ le điện tử EOCR FEBZ-80AUH Schneider mang đến giải pháp phần cứng thông minh kết hợp hoàn hảo tính năng 4-trong-1: Một bộ rơ le bảo vệ kỹ thuật số siêu chính xác, một cụm biến dòng dải lớn 80A tích hợp sẵn, một hệ thống giám sát dòng rò qua ZCT an toàn, và một cổng truyền thông Modbus RTU hiện đại. Đi kèm cơ chế tiếp điểm an toàn Fail-Safe và dải nguồn Free Voltage, thiết bị giúp doanh nghiệp số hóa trạm động lực công suất lớn một cách toàn diện, an toàn và tối ưu chi phí vật tư tốt nhất.
