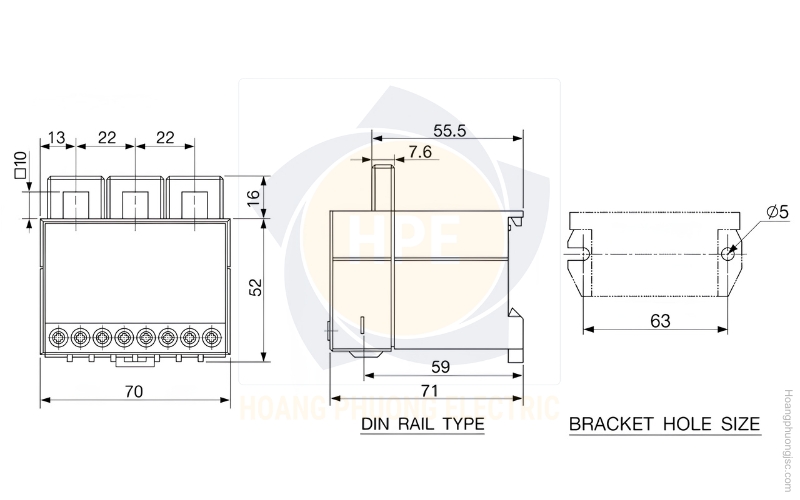

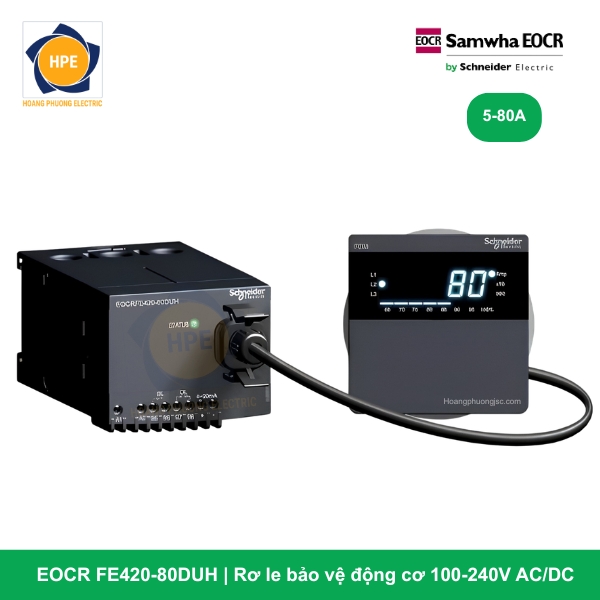

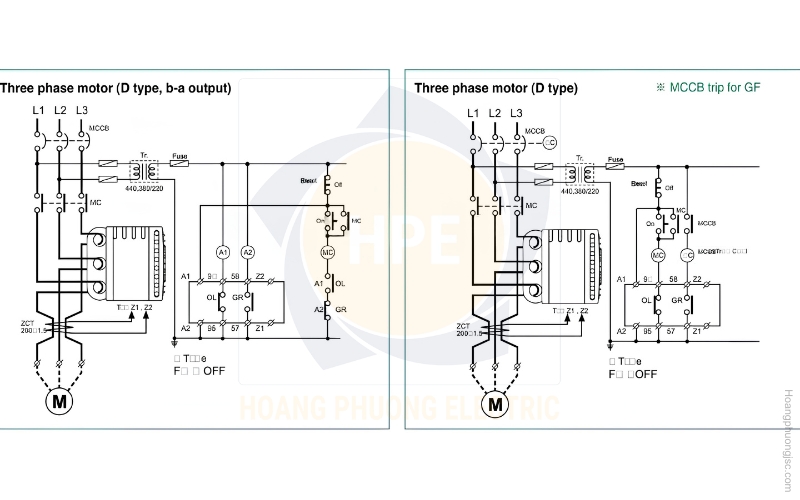

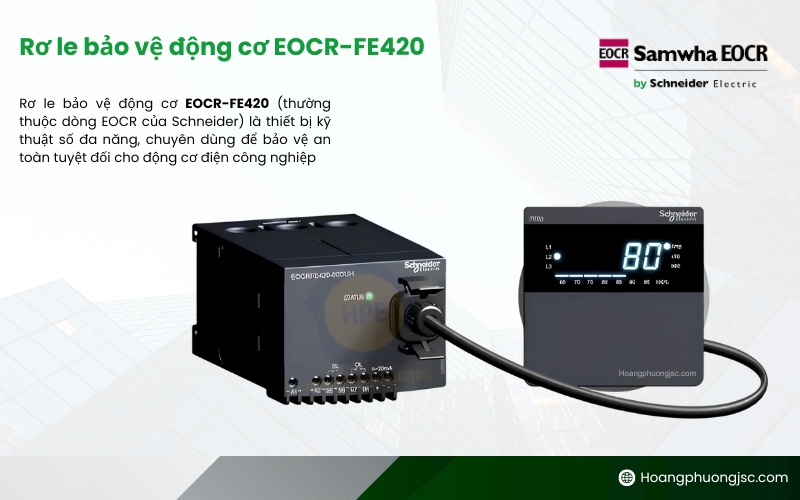

Rơ le bảo vệ động cơ EOCR FE420-80DUH Schneider

Rơ le EOCR FE420-80DUH là dòng thiết bị bảo vệ động cơ bằng bộ vi xử lý (MCU) tích hợp chức năng Transducer dòng điện dải lớn của Schneider Electric. Thiết bị được thiết kế chuyên biệt để giải quyết bài toán giám sát dòng tải cho các hệ thống điều khiển PLC/DCS hoặc các bộ hiển thị trung tâm sử dụng kênh thu nhận Analog đối với các động cơ công suất trung bình đến lớn. Điểm vượt trội của dòng FE420-80 là khả năng đo lường chính xác và chuyển đổi tuyến tính dòng điện pha thành tín hiệu dòng một chiều 4-20mA, giúp hệ thống giám sát liên tục biên độ dòng tải mà không cần tốn chi phí lắp đặt thêm cụm CT rời hay bộ chuyển đổi Transducer độc lập bên ngoài.

Giải mã chi tiết cấu hình mã công nghệ EOCR FE420-80DUH

Mã hàng EOCR FE420-80DUH sở hữu cấu trúc ký hiệu linh kiện phần cứng đặc thù:

• FE420 (Function Electronic 4-20mA): Dòng rơ le điện tử thông minh tích hợp sẵn cổng xuất tín hiệu Analog tuyến tính tiêu chuẩn công nghiệp 4-20mA phụ thuộc vào dòng tải thực tế.

• 80 (Current Range): Dải cài đặt dòng định mức trực tiếp cực rộng từ 8A đến 80A (không cần qua CT phụ ngoài), tương thích thẳng với các động cơ có công suất lên đến khoảng 37kW – 45kW (ở lưới điện 3 pha 380V).

• D (Display): Màn hình kỹ thuật số hiển thị LED/LCD tích hợp ngay trên thân máy, hiển thị dòng điện pha và hỗ trợ cài đặt các thông số số hóa trực quan.

• U (Universal Voltage): Sử dụng dải nguồn nuôi điều khiển dải rộng tự do (Free Voltage) từ 100V đến 240V AC/DC (50/60Hz), giúp rơ le vận hành bền bỉ ngay cả khi lưới điện điều khiển bị chập chờn, sụt áp.

• H (High-performance / Fail-safe Output): Cấu hình hệ thống tiếp điểm đầu ra chế độ an toàn cao (Fail-Safe). Hệ tiếp điểm sẽ tự động đóng lại thông mạch mạch điều khiển ngay khi rơ le được cấp nguồn bình thường, và sẽ lập tức bung mở ra để ngắt contactor lực khi xảy ra sự cố (Trip) hoặc khi rơ le bị mất nguồn nuôi đột ngột.

Thông số kỹ thuật chi tiết theo Catalogue Schneider EOCR-FE420

Các ưu điểm công nghệ vượt trội của cấu hình EOCR FE420-80DUH

1. Dải dòng 80A trực tiếp – Đơn giản hóa bản vẽ thiết kế tủ MCC

Với các động cơ dòng tải từ 10A đến 80A, nếu dùng các rơ le thông thường dải nhỏ, kỹ sư sẽ phải mua thêm một bộ 3 biến dòng CT (ví dụ loại CT 50/5A hoặc 100/5A) rất cồng kềnh, tốn không gian gá lắp và tăng số lượng đầu nối dây bám mạch lực. EOCR FE420-80DUH sở hữu các lỗ xuyên tâm kích thước lớn, cho phép luồn trực tiếp cáp động lực của động cơ vào thân máy. Tủ điện của bạn sẽ trở nên gọn gàng, chuyên nghiệp và giảm thiểu tối đa nguy cơ lỏng đầu cốt gây move sinh nhiệt.

2. Giải pháp chuyển đổi Analog 4-20mA – Số hóa hệ thống không cần Modbus

Trong các hệ thống tự động hóa sử dụng PLC đời cũ hoặc các hệ thống DCS thu thập dữ liệu bằng thẻ (Card) Analog, thiết bị tích hợp sẵn màng lọc chuyển đổi này ngay bên trong bo mạch. Rơ le vừa làm nhiệm vụ tính toán thuật toán bảo vệ ngắt mạch, vừa xuất ra một kênh 4-20mA đưa thẳng về Card Analog Input của PLC, giúp hệ thống theo dõi trực tuyến đồ thị phụ tải của động cơ theo thời gian thực mà không cần đi dây truyền thông phức tạp.

3. Cơ chế tiếp điểm an toàn cao Fail-Safe (Ký tự H)

Đối với các động cơ quan trọng vận hành liên tục, sự cố đứt dây nguồn nuôi điều khiển của rơ le bảo vệ là cực kỳ nguy hiểm vì lúc đó rơ le vô tình bị “vô hiệu hóa”. Cấu hình Fail-Safe (H) triệt tiêu hoàn toàn rủi ro này: Tiếp điểm đầu ra điều khiển contactor phụ thuộc trực tiếp vào trạng thái hoạt động an toàn của rơ le. Bất kỳ kịch bản sập nguồn điều khiển hay đứt dây nguồn nuôi nào xảy ra, hệ tiếp điểm tự động bung ra lập tức để ngắt contactor mạch lực, ngăn chặn hiện tượng động cơ chạy mất kiểm soát mà không có sự giám sát của rơ le.

4. Dải nguồn nuôi Free Voltage dải rộng (Ký tự U)

Thiết bị bám đuôi bộ nguồn xung cao cấp, cho phép rơ le nhận dải điện áp điều khiển cực rộng từ 100V đến 240V kể cả dòng điện xoay chiều (AC) hay một chiều (DC). Màng lọc nguồn này giúp thiết bị miễn nhiễm hoàn toàn trước các hiện tượng sụt áp lưới cục bộ hoặc sóng hài điện áp gây nhiễu mạch vi xử lý.

Các mã dòng EOCR-FE420 và dải dòng bảo vệ

Ứng dụng thực tế

Mã hàng EOCR FE420-80DUH là sự lựa chọn tối ưu cho các hệ thống tủ điện tích hợp điều khiển PLC/DCS sử dụng tín hiệu Analog, công suất động cơ từ 7.5kW đến 37kW – 45kW:

• Hệ thống tủ điều khiển máy bơm ly tâm trục đứng, bơm bùn, bơm chìm nước thải công nghiệp truyền dữ liệu dòng điện về màn hình HMI/PLC trung tâm qua kênh 4-20mA.

• Hệ thống quạt hút thông gió ly tâm lò hơi, máy nén khí trung tâm nhà xưởng tích hợp giám sát dòng tải tuyến tính để tính toán hiệu suất vận hành của máy trên phần mềm Scada.

• Các tủ điện MCC nâng cấp, cải tiến nhà máy cũ (Retrofit) nơi hệ thống PLC trung tâm chỉ bám sẵn các Card ngõ vào Analog 4-20mA mà không có hạ tầng truyền thông mạng nối.

Kết luận

Rơ le điện tử EOCR FE420-80DUH Schneider là giải pháp phần cứng thông minh kết hợp hoàn hảo tính năng 3-trong-1: Một bộ rơ le bảo vệ kỹ thuật số siêu chính xác, một bộ biến dòng dải lớn 80A tích hợp sẵn, và một bộ Transducer dòng điện ra Analog 4-20mA tiêu chuẩn. Đi kèm cơ chế tiếp điểm an toàn Fail-Safe, thiết bị giúp doanh nghiệp vừa tối ưu chi phí vật tư tủ điện, vừa đảm bảo tính an toàn vận hành cao nhất cho hệ thống máy móc cơ cơ điện của nhà máy.

Hãy liên hệ ngay cho chúng tôi để mua được Rơ le EOCR Schneider chính hãng với giá cả tốt nhất.
