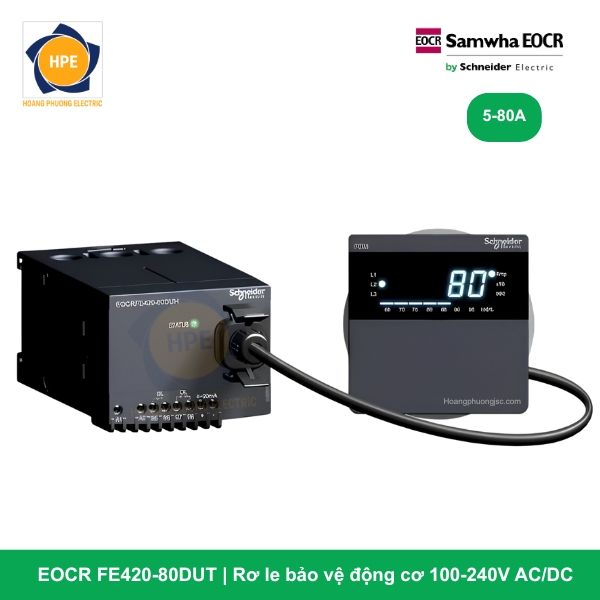

Rơ le bảo vệ động cơ EOCR FE420-80DUT Schneider

Rơ le EOCR FE420-80DUT là dòng thiết bị bảo vệ động cơ bằng bộ vi xử lý (MCU) tích hợp chức năng Transducer dòng điện dải lớn của Schneider Electric. Thiết bị được thiết kế theo cấu hình cơ khí Terminal Type (Chân đấu cốt bắt vít), cho phép kết nối trực tiếp các sợi cáp động lực dòng lớn từ contactor sang động cơ một cách kiên cố. Với khả năng đo lường chính xác và chuyển đổi tuyến tính dòng điện pha thành tín hiệu dòng một chiều 4-20mA, rơ le giúp hệ thống PLC/DCS dễ dàng giám sát liên tục biên độ dòng tải theo thời gian thực đối với các động cơ công suất trung bình đến lớn mà không cần tốn chi phí lắp đặt thêm cụm CT rời hay bộ chuyển đổi Transducer độc lập bên ngoài.

Giải mã chi tiết cấu hình mã công nghệ EOCR FE420-80DUT

Mã hàng EOCR FE420-80DUT sở hữu cấu trúc ký hiệu linh kiện phần cứng đặc thù:

• FE420 (Function Electronic 4-20mA): Dòng rơ le điện tử thông minh tích hợp sẵn cổng xuất tín hiệu Analog tuyến tính tiêu chuẩn công nghiệp 4-20mA phụ thuộc vào dòng tải thực tế.

• 80 (Current Range): Dải cài đặt dòng định mức trực tiếp cực rộng từ 5A đến 80A (không cần qua CT phụ ngoài), tương thích thẳng với các động cơ pha có công suất lên đến khoảng 37kW – 45kW (ở lưới điện 3 pha 380V).

• D (Display): Màn hình kỹ thuật số hiển thị LED/LCD tích hợp ngay trên thân máy, hiển thị dòng điện pha và hỗ trợ cài đặt các thông số số hóa trực quan.

• U (Universal Voltage): Sử dụng dải nguồn nuôi điều khiển dải rộng tự do (Free Voltage) từ 100V đến 240V AC/DC (50/60Hz), giúp rơ le vận hành bền bỉ ngay cả khi lưới điện điều khiển bị chập chờn, sụt áp.

• T (Terminal Type): Thiết kế kết nối mạch động lực dạng Chân bắt vít đầu cốt. Cáp điện lực dòng lớn được bấm đầu cốt chỉn chu và siết chặt bằng vít chặn trực tiếp vào thanh đồng của rơ le, triệt tiêu hoàn toàn hiện tượng lỏng dây do rung động cơ học.

Thông số kỹ thuật chi tiết theo Catalogue Schneider EOCR-FE420

Các ưu điểm công nghệ vượt trội của cấu hình EOCR FE420-80DUT

1. Cấu trúc Terminal Type (T) kết hợp Dải dòng 80A – Đỉnh cao an toàn cơ khí

Với các động cơ dòng tải lớn từ 30A đến 80A, tiết diện dây cáp động lực thường rất lớn và cứng. Nếu dùng rơ le dạng lỗ xuyên tâm (Window type), việc uốn cong sợi cáp cứng để luồn qua lỗ rơ le cực kỳ khó khăn và dễ làm biến dạng thanh gá Din-rail. Cấu hình Terminal Type (T) trang bị các khối tiếp điểm thanh đồng bắt vít chắc chắn. Cáp động lực chỉ cần bấm đầu cốt tròn hoặc chữ Y, đặt vào cực và siết chặt vít. Khớp nối này đảm bảo tính dẫn điện hoàn hảo, loại bỏ hoàn toàn nguy cơ sinh nhiệt hay phóng điện move do lỏng dây khi hệ thống rung lắc mạnh.

2. Tích hợp ngõ ra Analog 4-20mA – Số hóa dữ liệu tải lớn không cần mạng truyền thông

EOCR FE420-80DUT đóng vai trò như một bộ đồng hồ đo dòng tải cao cấp. Thiết bị liên tục giám sát biên độ dòng 3 pha, số hóa dữ liệu và xuất ra tín hiệu Analog 4-20mA đưa thẳng về Card Analog Input của PLC/DCS. Điều này giúp trung tâm điều khiển cập nhật liên tục đồ thị phụ tải động cơ theo thời gian thực để phân tích hiệu suất máy mà không cần tốn thêm chi phí lắp đặt cụm CT phụ hay các bộ Transducer dòng điện rời.

3. Dải nguồn nuôi Free Voltage linh hoạt (Ký tự U)

Sở hữu bộ nguồn xung cao cấp, rơ le chấp nhận dải điện áp điều khiển cực rộng từ 100V đến 240V, không phân biệt dòng điện xoay chiều (AC) hay một chiều (DC). Màng lọc nguồn này giúp rơ le miễn nhiễm hoàn toàn trước các hiện tượng sụt áp lưới cục bộ khi các động cơ lớn trong nhà xưởng khởi động.

4. Màn hình kỹ thuật số hiển thị minh bạch

Thiết bị cho phép theo dõi dòng điện vận hành thực tế trực quan ngay trên mặt rơ le. Việc cài đặt các thông số như thời gian trễ khởi động (D-Time), thời gian trễ ngắt sự cố (O-Time) được cấu hình bằng phím bấm số, mang lại độ chính xác tuyệt đối so với các dòng rơ le cơ núm xoay truyền thống.

Các mã dòng EOCR-FE420 và dải dòng bảo vệ

Ứng dụng thực tế

Mã hàng EOCR FE420-80DUT là sự lựa chọn tối cao cho các tủ điện MCC công suất trung bình và lớn (từ 7.5kW đến 37kW – 45kW), tích hợp điều khiển PLC sử dụng tín hiệu Analog:

• Hệ thống tủ điện điều khiển máy bơm ly tâm trục đứng, bơm áp lực cao, bơm chìm nước thải công nghiệp dải dòng dưới 80A.

• Hệ thống quạt hút thông gió ly tâm nhà xưởng, máy nén khí trung tâm tích hợp giám sát dòng tải tuyến tính để tính toán hiệu suất vận hành của máy trên phần mềm Scada.

• Các tủ điện MCC nâng cấp, cải tiến nhà máy cũ (Retrofit) nơi bản vẽ ban đầu yêu cầu cấu trúc kết nối bằng đầu cốt terminal truyền thống chắc chắn để chống rung động cơ học.

Kết luận

Rơ le điện tử EOCR FE420-80DUT Schneider mang đến giải pháp cơ khí động lực vững chắc (Terminal Type) kết hợp hoàn hảo cùng công nghệ số hóa tín hiệu (Analog 4-20mA). Thiết bị giúp loại bỏ các bộ biến dòng phụ cồng kềnh, tối ưu không gian gá lắp tủ điện, tiết kiệm chi phí vật tư và nâng cao độ an toàn vận hành tối đa cho các động cơ công suất lớn của nhà máy.

Hãy liên hệ ngay cho chúng tôi để mua được Rơ le EOCR Schneider chính hãng với giá cả tốt nhất.
