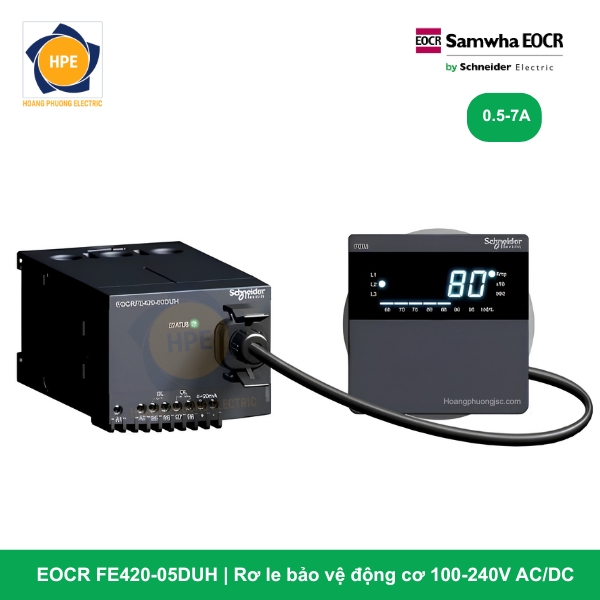

Rơ le điện tử EOCR FE420-05DUH Schneider

Rơ le EOCR FE420-05DUH là dòng thiết bị bảo vệ động cơ bằng bộ vi xử lý (MCU) tích hợp chức năng Transducer dòng điện cao cấp của Schneider Electric. Thiết bị được thiết kế chuyên biệt để giải quyết bài toán giám sát dòng tải cho các hệ thống điều khiển PLC/DCS hoặc các bộ hiển thị trung tâm sử dụng kênh thu nhận Analog. Điểm vượt trội của dòng FE420 là khả năng đo lường chính xác và chuyển đổi tuyến tính dòng điện pha thành tín hiệu dòng một chiều 4-20mA, giúp hệ thống giám sát liên tục biên độ dòng tải mà không cần tốn chi phí lắp đặt thêm các bộ chuyển đổi Transducer rời độc lập.

Giải mã chi tiết cấu hình mã công nghệ EOCR FE420-05DUH

Mã hàng EOCR FE420-05DUH sở hữu cấu trúc ký hiệu linh kiện phần cứng đặc thù:

• FE420 (Function Electronic 4-20mA): Dòng rơ le điện tử thông minh tích hợp sẵn cổng xuất tín hiệu Analog tuyến tính tiêu chuẩn công nghiệp 4-20mA phụ thuộc vào dòng tải thực tế.

• 05 (Current Range): Dải cài đặt dòng định mức tiêu chuẩn từ 0.5A đến 6A. Đối với các động cơ công suất lớn, kỹ sư chỉ cần luồn dây thứ cấp của cụm CT (Biến dòng bản to ngoài như 100/5A, 200/5A…) xuyên qua lỗ rơ le và cấu hình lại tỷ số CT (CT Ratio) trên mặt máy.

• D (Display): Màn hình kỹ thuật số hiển thị LED/LCD tích hợp ngay trên thân máy, hiển thị dòng điện pha và hỗ trợ cài đặt các thông số số hóa trực quan.

• U (Universal Voltage): Sử dụng dải nguồn nuôi điều khiển dải rộng tự do (Free Voltage) từ 100V đến 240V AC/DC (50/60Hz), giúp rơ le vận hành bền bỉ ngay cả khi lưới điện điều khiển bị chập chờn, sụt áp.

• H (High-performance / Fail-safe Output): Cấu hình hệ thống tiếp điểm đầu ra chế độ an toàn cao (Fail-Safe). Hệ tiếp điểm sẽ tự động đóng lại thông mạch mạch điều khiển ngay khi rơ le được cấp nguồn bình thường, và sẽ lập tức bung mở ra để ngắt contactor lực khi xảy ra sự cố (Trip) hoặc khi rơ le bị mất nguồn nuôi đột ngột.

Thông số kỹ thuật chi tiết theo Catalogue Schneider EOCR-FE420

Các ưu điểm công nghệ vượt trội của cấu hình EOCR FE420-05DUH

1. Giải pháp chuyển đổi Analog 4-20mA – Tiết kiệm chi phí phần cứng

Trong các hệ thống tự động hóa sử dụng PLC đời cũ hoặc các hệ thống SCADA thu thập dữ liệu bằng thẻ (Card) Analog, để đọc được dòng điện của động cơ, kỹ sư thường phải mua thêm một bộ chuyển đổi Transducer rất đắt đỏ để biến đổi tín hiệu từ CT pha về tín hiệu 4-20mA. EOCR FE420-05DUH tích hợp sẵn màng lọc chuyển đổi này ngay bên trong bo mạch. Rơ le vừa làm nhiệm vụ tính toán thuật toán bảo vệ ngắt mạch, vừa xuất ra một kênh 4-20mA đưa thẳng về Card Analog Input của PLC, giúp tiết kiệm không gian tủ điện và giảm chi phí vật tư tối đa.

2. Cơ chế tiếp điểm an toàn cao Fail-Safe (Ký tự H)

Đối với các động cơ quan trọng vận hành liên tục, sự cố đứt dây nguồn nuôi điều khiển của rơ le bảo vệ là cực kỳ nguy hiểm vì lúc đó rơ le vô tình bị “vô hiệu hóa”. Cấu hình Fail-Safe (H) triệt tiêu hoàn toàn rủi ro này: Tiếp điểm đầu ra điều khiển contactor phụ thuộc trực tiếp vào trạng thái hoạt động an toàn của rơ le. Bất kỳ kịch bản sập nguồn điều khiển hay đứt dây nguồn nuôi nào xảy ra, hệ tiếp điểm tự động bung ra lập tức để ngắt contactor mạch lực, ngăn chặn hiện tượng động cơ chạy mất kiểm soát mà không có sự giám sát của rơ le.

3. Dải nguồn nuôi Free Voltage dải rộng (Ký tự U)

Thiết bị bám đuôi bộ nguồn xung cao cấp, cho phép rơ le nhận dải điện áp điều khiển cực rộng từ 100V đến 240V kể cả dòng điện xoay chiều (AC) hay một chiều (DC). Màng lọc nguồn này giúp thiết bị miễn nhiễm hoàn toàn trước các hiện tượng sụt áp lưới cục bộ hoặc sóng hài điện áp gây nhiễu mạch vi xử lý.

4. Màn hình số tích hợp hiển thị dòng điện thời gian thực

Khác với các dòng rơ le cơ truyền thống núm xoay bám vạch chia thô sơ, EOCR FE420-05DUH trang bị màn hình số kỹ thuật số hiển thị dòng điện pha thực tế bám đuôi đồ thị số chính xác đến từng chữ số thập phân, giúp kỹ sư dễ dàng căn chỉnh ngưỡng cài đặt bảo vệ cực kỳ chính xác (Definite / Inverse).

Các mã dòng EOCR-FE420 và dải dòng bảo vệ

Ứng dụng thực tế

Mã hàng EOCR FE420-05DUH là sự lựa chọn tối ưu cho các hệ thống tủ điện tích hợp điều khiển PLC/DCS sử dụng tín hiệu Analog, yêu cầu độ an toàn cơ học tiếp điểm cao:

• Hệ thống tủ điều khiển động cơ bơm cấp nước, bơm chìm nước thải công nghiệp truyền dữ liệu dòng điện về màn hình HMI/PLC trung tâm qua kênh 4-20mA.

• Hệ thống quạt hút thông gió ly tâm, máy nén khí nhà xưởng tích hợp giám sát dòng tải tuyến tính để tính toán hiệu suất vận hành của máy trên phần mềm Scada.

• Các tủ điện MCC nâng cấp, cải tiến nhà máy cũ (Retrofit) nơi hệ thống PLC trung tâm chỉ bám sẵn các Card ngõ vào Analog 4-20mA mà không có hạ tầng truyền thông RS-485.

Kết luận

Rơ le điện tử EOCR FE420-05DUH Schneider là giải pháp phần cứng thông minh kết hợp hoàn hảo tính năng 2-trong-1: Một bộ rơ le bảo vệ động cơ kỹ thuật số siêu chính xác và một bộ Transducer dòng điện ra Analog 4-20mA tiêu chuẩn. Đi kèm cơ chế tiếp điểm an toàn Fail-Safe, thiết bị giúp doanh nghiệp vừa tối ưu chi phí lắp đặt, vừa đảm bảo tính an toàn vận hành cao nhất cho hệ thống máy móc cơ cơ điện của nhà máy.
