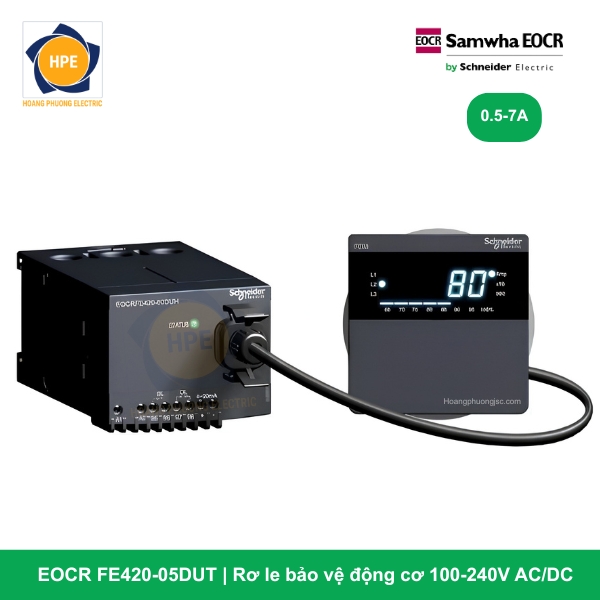

Rơ le EOCR FE420-05DUT là dòng thiết bị bảo vệ động cơ bằng bộ vi xử lý (MCU) tích hợp chức năng Transducer dòng điện dải nhỏ cao cấp của Schneider Electric. Thiết bị được thiết kế theo cấu trúc phần cứng Terminal Type (Chân đấu cốt bắt vít), cho phép kết nối trực tiếp mạch động lực hoặc mạch từ thứ cấp của CT thông qua đầu cốt dây một cách chắc chắn. Với màng lọc chuyển đổi tuyến tính dòng điện pha thành tín hiệu dòng một chiều 4-20mA, rơ le giúp các hệ thống PLC/DCS đời cũ dễ dàng giám sát liên tục biên độ dòng tải mà không cần lắp đặt thêm các bộ biến đổi độc lập cồng kềnh.
Giải mã chi tiết cấu hình mã công nghệ EOCR FE420-05DUT
Mã hàng EOCR FE420-05DUT được định cấu hình linh kiện và tính năng cơ khí vô cùng đặc thù:
-
FE420 (Function Electronic 4-20mA): Dòng rơ le điện tử thông minh tích hợp sẵn cổng xuất tín hiệu Analog tuyến tính tiêu chuẩn công nghiệp 4-20mA phụ thuộc vào dòng tải thực tế.
-
05 (Current Range): Dải cài đặt dòng định mức tiêu chuẩn từ 0.5A đến 7A. Đối với các động cơ công suất lớn vượt ngưỡng, kỹ sư chỉ cần đấu dây thứ cấp của cụm CT phụ ngoài (ví dụ 100/5A, 200/5A…) trực tiếp vào các chân Terminal lực của rơ le và cấu hình lại tỷ số CT (CT Ratio) trên mặt hiển thị.
-
D (Display): Màn hình kỹ thuật số hiển thị LED/LCD tích hợp ngay trên thân máy, hiển thị dòng điện pha và hỗ trợ cài đặt thông số trực quan.
-
U (Universal Voltage): Sử dụng dải nguồn nuôi điều khiển dải rộng tự do (Free Voltage) từ 100V đến 240V AC/DC (50/60Hz), giúp rơ le vận hành ổn định trước mọi hiện tượng sụt áp lưới.
-
T (Terminal Type): Thiết kế kết nối mạch lực (hoặc mạch dòng CT ngoài) dạng Chân bắt vít đầu cốt. Cáp điện được bấm đầu cốt chỉn chu và siết chặt bằng vít chặn, triệt tiêu hiện tượng lỏng dây do rung động cơ học.
Thông số kỹ thuật chi tiết theo Catalogue Schneider EOCR-FE420
| Đặc tính kỹ thuật | Chi tiết thông số |
| Thương hiệu | Schneider Electric (EOCR / Samwha) |
| Mã sản phẩm | EOCR FE420-05DUT |
| Kiểu đấu nối mạch lực | Terminal Type (Đầu cốt bắt vít trực tiếp trên thân rơ le) |
| Ngõ ra Analog (Analog Output) | 4 – 20 mA (Tuyến tính dựa trên dòng tải thực tế của động cơ) |
| Dải cài đặt dòng tải trực tiếp | 0.5 A đến 7 A (Cấu hình mã 05 tiêu chuẩn) |
| Điện áp nguồn nuôi (Us) | 100…240 V AC/DC (Free Voltage 50/60Hz) |
| Đặc tính dòng ngắt (Trip Curve) | Definite (Định hạn) hoặc Inverse (Nghịch đảo dải nhiệt) tùy chọn cài đặt |
| Kiểu lắp đặt (Mounting) | Gá trên thanh Din-rail 35mm tiêu chuẩn hoặc bắt vít mặt đế tủ điện |
| Tổng hợp chức năng bảo vệ | Quá dòng (Overcurrent), Thấp dòng (Undercurrent), Mất pha (Phase Loss), Đảo pha (Phase Reversal), Lệch pha dòng (Current Unbalance), Kẹt rô-to (Stall/Lock Rotor) |
Các ưu điểm công nghệ vượt trội của cấu hình EOCR FE420-05DUT
1. Cấu trúc Terminal Type (T) – Kết nối an toàn, chống rung động
Khác với các dòng rơ le dạng lỗ xuyên tâm (Window Type) yêu cầu luồn dây cáp qua thân, cấu hình Terminal Type (T) trang bị các khối tiếp điểm bắt vít chắc chắn. Đối với các môi trường máy móc công nghiệp có độ rung lắc cơ học cao (như máy nghiền sàng đá, máy ly tâm, quạt hút tải nặng), việc kết nối bằng đầu cốt siết vít sẽ đảm bảo mạch tín hiệu dòng điện luôn thông suốt, loại bỏ hoàn toàn nguy cơ sinh nhiệt hay báo lỗi giả do lỏng dây.
2. Tích hợp ngõ ra Analog 4-20mA – Giải pháp Transducer tối ưu chi phí
EOCR FE420-05DUT loại bỏ sự bám nối rườm rà của các bộ Transducer dòng điện rời. Thiết bị liên tục đo lường dòng điện pha của động cơ, số hóa dữ liệu và xuất ra tín hiệu Analog 4-20mA đưa thẳng về Card Analog Input của PLC/DCS. Điều này giúp hệ thống trung tâm thu thập chính xác đồ thị phụ tải động cơ theo thời gian thực mà không cần thiết lập hạ tầng mạng Modbus phức tạp.
3. Dải nguồn nuôi Free Voltage linh hoạt (Ký tự U)
Sở hữu bộ nguồn xung cao cấp, rơ le chấp nhận dải điện áp điều khiển cực rộng từ 100V đến 240V, không phân biệt dòng điện xoay chiều (AC) hay một chiều (DC). Màng lọc nguồn này giúp rơ le miễn nhiễm hoàn toàn trước sự trồi sụt của lưới điện vận hành nhà xưởng.
4. Màn hình kỹ thuật số hiển thị dòng điện thời gian thực
Thiết bị cho phép theo dõi dòng điện 3 pha một cách minh bạch ngay trên mặt rơ le. Việc cài đặt các thông số như thời gian trễ khởi động (D-Time), thời gian trễ ngắt sự cố (O-Time) được thực hiện bằng phím bấm số, mang lại độ chính xác tuyệt đối so với các dòng rơ le cơ núm xoay truyền thống.
Các mã dòng EOCR-FE420 và dải dòng bảo vệ
| EOCR FE420-05DUH |
Rơ le bảo vệ động cơ 0.5-7A, 100-240V AC/DC, dạng xuyên cáp (Hole type)
|
| EOCR FE420-80DUH |
Rơ le bảo vệ động cơ 5-80A, 100-240V AC/DC, dạng xuyên cáp (Hole type)
|
| EOCR FE420-05DUT |
Rơ le bảo vệ động cơ 0.5-7A, 100-240V AC/DC, dạng đầu cốt terminal (Terminal type)
|
| EOCR FE420-80DUT |
Rơ le bảo vệ động cơ 5-80A, 100-240V AC/DC, dạng đầu cốt terminal (Terminal type)
|
Ứng dụng thực tế
Mã hàng EOCR FE420-05DUT là sự lựa chọn hoàn hảo cho các tủ điện MCC nhỏ gọn, các hệ thống điều khiển tích hợp PLC sử dụng tín hiệu Analog và yêu cầu đấu nối terminal chỉn chu:
-
Hệ thống tủ điện điều khiển máy bơm nước sạch, bơm chìm nước thải công nghiệp sử dụng qua cụm CT phụ ngoài, đưa tín hiệu 4-20mA về PLC trung tâm.
-
Các hệ thống máy nén khí, quạt thông gió ly tâm yêu cầu kết nối dây dạng đầu cốt bắt vít chắc chắn để chống rung động cơ học.
-
Cải tiến, nâng cấp các hệ thống tủ điện cũ (Retrofit) nơi bản vẽ ban đầu được thiết kế theo chuẩn kết nối terminal và thẻ nhận tín hiệu của hệ thống là Card Analog.
Kết luận
Rơ le điện tử EOCR FE420-05DUT Schneider là sự kết hợp tinh tế giữa cơ khí đấu nối vững chắc (Terminal Type) và công nghệ số hóa tín hiệu (Analog 4-20mA). Thiết bị mang lại giải pháp toàn diện bảo vệ dải dòng 0.5-7A, vận hành linh hoạt trên hệ nguồn Free Voltage, giúp doanh nghiệp tối ưu không gian gá lắp, tiết kiệm chi phí vật tư và nâng cao độ tin cậy vận hành cho toàn trạm động lực.
